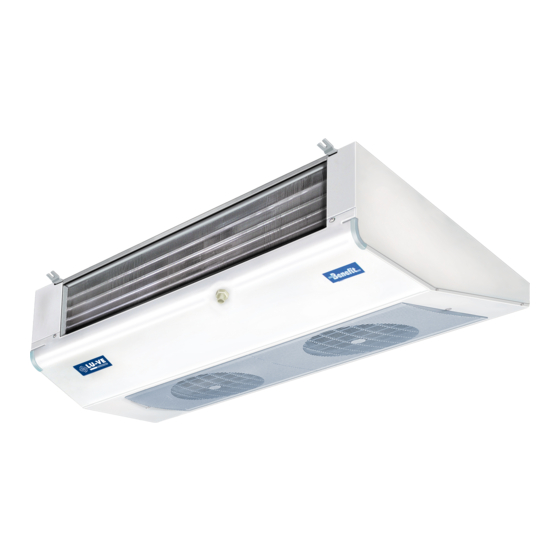

Angled unit coolers for small cold rooms
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 6

Table of Contents

BMA
SMA
Istruzione per il montaggio e la manutenzione per
"AEROEVAPORATORI ANGOLARI PER PICCOLE CELLE"
Installation and maintenance instruction for
"ANGLED UNIT COOLERS FOR SMALL COLD ROOMS".
Instruction pour le montage et l'entretien pour
"EVAPORATEURS VENTILES ANGULAIRES POUR PETITES CHAMBRES FROIDES".
Montage und wartungsanleitung für
"HOCHLEISTUNGSLUFTKÜHLER FÜR KLEINE KÜHL-UND GEFRIERRÄUME".
Instrucciones de mantenimiento y montaje para
"AEROEVAPORADORES ANGULADOS PARA PEQUEÑAS CÁMARAS FRIGORIFICAS".
Инструкции по монтажу и техническому обслуживанию
«КОНДЕНСАТОРЫ С ОСЕВЫМИ ВЕНТИЛЯТОРАМИ и ОХЛАДИТЕЛИ ЖИДКОСТИ»
BENEFIT
SUPER
La lingua ufficiale del documento è l'inglese, le altre si intendono come traduzioni
The official language of the document is English, other means such as translation
La langue officielle du document est l'anglais, d'autres moyens tels que la traduction
Die offizielle Sprache des Dokuments ist Englisch, alle anderen gelten als Übersetzung
El idioma oficial del documento es Inglés, otros medios como la traducción
Официальный язык документа является английский, другие средства, такие как перевод
I T A L I A N O
E N G L I S H
F R A N C A I S
D E U T S C H
E S P A Ñ O L
Р У С С К И Й
1
