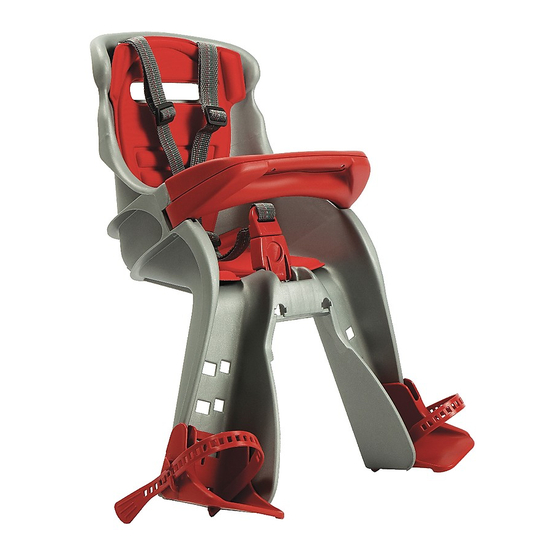

Front mounted child bike seat
Hide thumbs Also See for Orion:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 6

Quick Links

IT
Leggere le istruzioni e conservarle per una futura consultazione.
Osservare e rispettare le avvertenze di sicurezza!
Familiarizzare con il montaggio e l'utilizzo, prima di utilizzare il seg-
giolino Orion.
Descrizione del prodotto
Orion è un seggiolino anteriore da bicicletta che si monta sul tubo di
sterzo di telai con sezione rotonda di diametro compreso tra 32 a 52
mm. Orion è adatto al trasporto di bambini di età minima di circa 9
mesi e/o un peso minimo di 9Kg, fino ad un massimo di 15Kg.
Panoramica del prodotto
1
Seduta
2
Imbottitura (fissata con sistema in velcro)
3
Cinture di sicurezza
4
Poggiapiedi con rispettivo cinturino
5
Maniglione di contenimento
6
Braccio di supporto
7
Blocco di fissaggio
8
2 ferri ad U
9
2 guaine in plastica
10
2 viti M6x20 e rispettivi dadi con rondella dentellata
11
Set di cinque riduzioni per differenti diametri dei telai bici
12
Piastra di fissaggio al sedile
13
2 tappi di chiusura e vite M5x50 con dado M5 (quando si vuole
togliere il maniglione di contenimento)
14
Chiavetta esagonale
15
2 perni rotanti
16
4 dadi esagonali M6 flangiati
17
2 carter di copertura viti
Informazioni importanti sulla sicurezza
1)
Il seggiolino Orion deve essere montato tra il manubrio ed il
conducente sul tubo dello sterzo della bicicletta come mostrato
nelle presenti istruzioni (Illustrazione 10). Evitare di serrare le viti
in maniera eccessiva e controllarne il serraggio periodicamente.
2)
Verificare che la bici sia idonea per l'aggancio di carichi supple-
mentari. Verificare le informazioni fornite assieme alla bicicletta o
chiedere informazioni e consiglio al produttore della stessa.
3)
Sistemare il seggiolino ed i suoi componenti in modo da conferire
al bambino il massimo confort e sicurezza. Quando il bambino
è nel seggiolino, lo schienale deve essere leggermente inclinato
indietro, in modo da impedire che il bambino possa scivolare in
27R03EU_B.indd 1
Seggiolino anteriore da bicicletta per bambini
OKBABY ORION
Seggiolino anteriore Orion Okbaby
1
21/02/14 10
