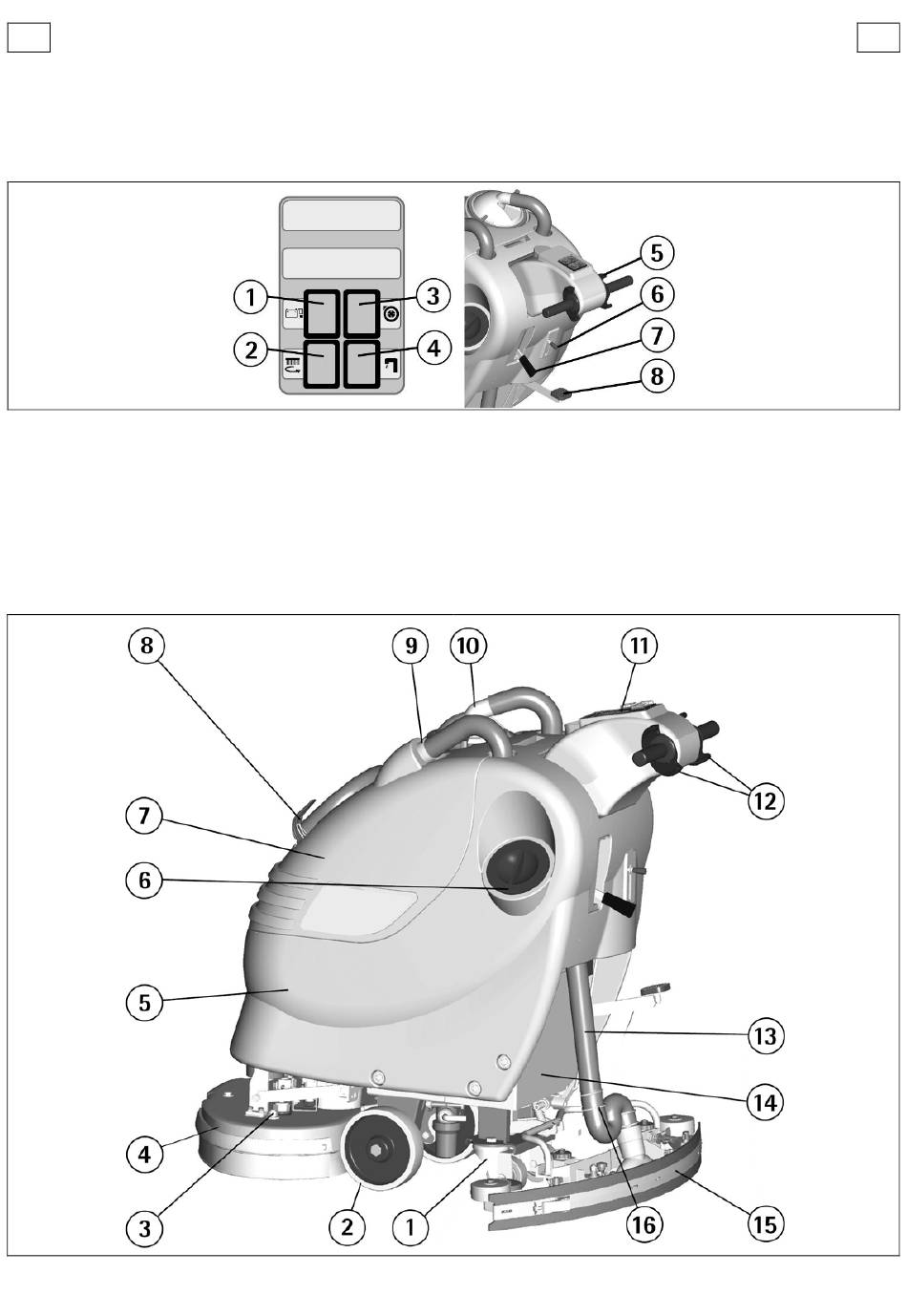

LEGENDA CRUSCOTTO E COMANDI
1.
SPIA LIVELLO CARICA BATTERIE
2.
INTERRUTTORE MOTORE SPAZZOLE
3.
INTERRUTTORE MOTORE ASPIRAZIONE
4.
SPIA SEGNALAZIONE RUBINETTO APERTO
LEGENDA MACCHINA
1.
RUOTE PIVOTTANTI
2.
RUOTE
3.
REGOLAZIONE INCLINAZIONE SPAZZOLE
4.
GRUPPO BASAMENTO SPAZZOLE
5.
SERBATOIO SOLUZIONE
6.
TAPPO CARICO SOLUZIONE DETERGENTE
7.
SERBATOIO RECUPERO
8.
TAPPO SCARICO SERBATOIO RECUPERO
5.
LEVE PRESENZA UOMO
6.
LEVA RUBINETTO
7.
LEVA SOLLEVAMENTO TERGIPAVIMENTO
8.
PEDALE SOLLEVAMENTO GRUPPO BASAMENTO SPAZZOLE
9.
SEDE INGRESSO TUBO TERGIPAVIMENTO
10. COPERCHIO ASPIRAZIONE
11. CRUSCOTTO
12. LEVE PRESENZA UOMO
13. TUBO TERGIPAVIMENTO
14. BATTERIE
15. GRUPPO TERGIPAVIMENTO
16. MOLLA GUIDA TUBO TERGIPAVIMENTO
