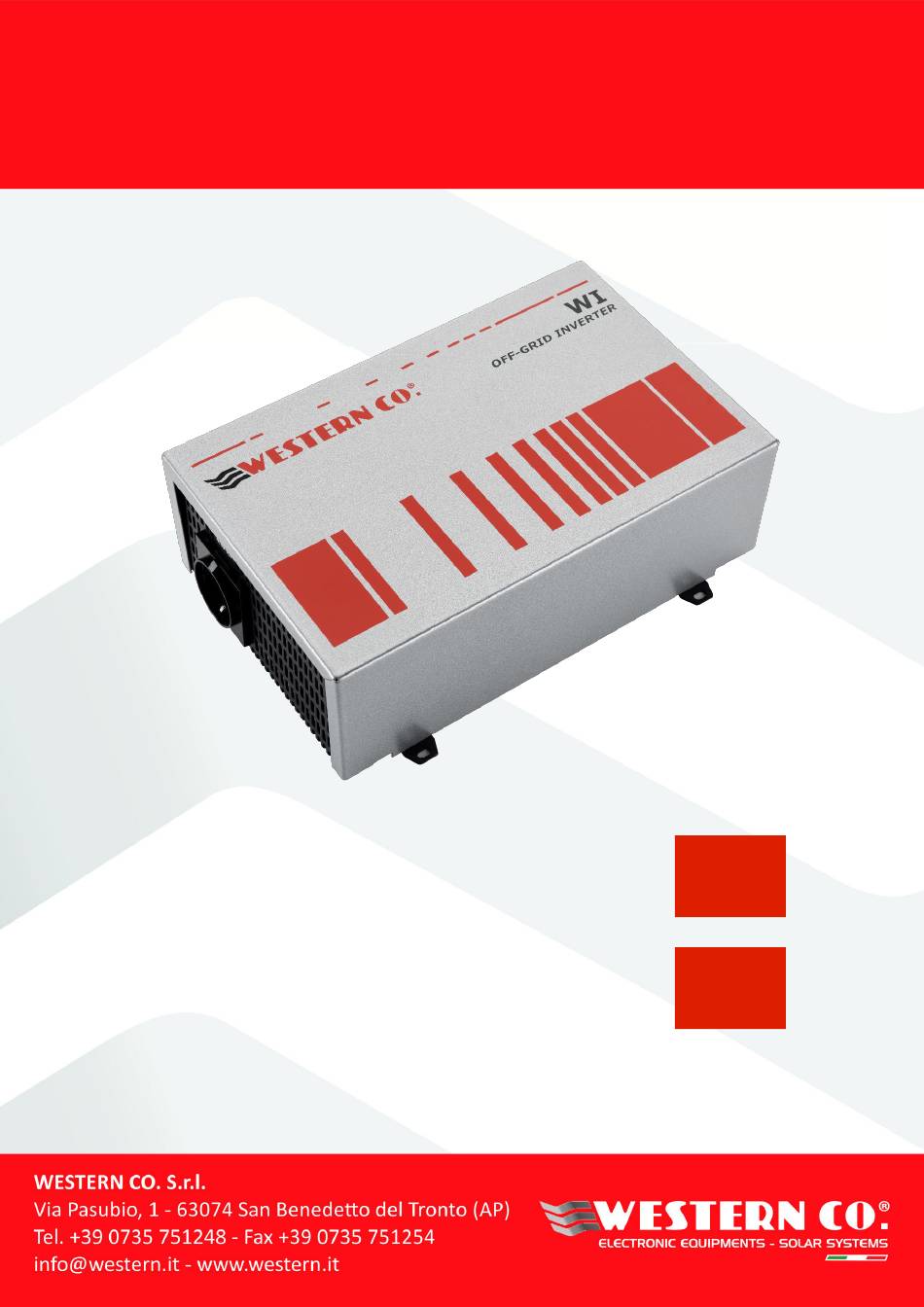

- Page 1 WI400-12 WI400-24 Manuale utente User manual...
-
Page 3: Manuale Utente
Interruttore di spegnimento Indicazioni a led Tensione di batteria 12 o 24Vdc Descrizione generale: Il WI400-12 ed il WI400-24 sono inverter DC/AC, studiati per applicazioni Batterie piombo ermetiche, acido liquido o litio isolate, ad alta affidabilità e con prestazioni professionali. - Page 4 Manuale utente INSTALLAZIONE DEL WI400-12 E WI400-24 CAVI BATTERIA: gli inverter WI400-12 e WI400-24 devono essere collegati alla batteria con cavi di adeguata sezione, in particolare nel caso di distanza tra inverter e batteria inferiore ai 1,5m o superiore ma comunque entro i 3m, secondo la seguente tabella;...
- Page 5 DEFIZIONI SEGNALAZIONI A LED Fig.2 Pannello frontale Dal pannello frontale dell'inverter WI400-12 e WI400-24, è possibile effettuare l'accensione e lo spegnimento dell'inverter, inoltre è possibile ricavare le segnalazioni relative allo stato di funzionamento ed errore: Tabella segnalazione LED STATUS e LED ERROR LED STATUS Led VERDE ON: normale stato di funzionamento attivo ON.
-
Page 6: Schemi Di Collegamento
WI400-12 WI400-24 Manuale utente SCHEMI DI COLLEGAMENTO Fig. 3 Schema di collegamento WI400-12 Fig. 4 Schema di collegamento WI400-24... -
Page 7: Caratteristiche Meccaniche
WI400-12 WI400-24 Manuale utente CARATTERISTICHE MECCANICHE Fig. 5 Caratteristiche meccaniche CARATTERISTICHE ELETTRICHE WI400-12 WI400-24 Pout 400VA 700W 400VA 400W Potenza di uscita Tensione di batteria Vbatt 9,2V 18,4V 230V 230V Tensione di uscita 50Hz 50Hz Frequenza di uscita ±0,1% ±0,1%... -
Page 8: Smaltimento Dei Rifiuti
Il prodotto difettoso dovrà essere rispedito alla Western Co srl o a società delegata dalla Western Co srl a fare assistenza sul prodotto, a spese del cliente, assieme ad una copia della fattura di vendita, sia per la riparazione che la sostituzione garantita. -
Page 9: General Description
LED indications General Description: Battery voltage 12 or 24Vdc WI400-12 and WI400-24 are DC / AC inverter, designed for off-grid applications, with high reliability and professional performance. Sealed, liquid acid or lithium The product was developed to produce a waveform of pure sine AC output,... - Page 10 User manual WI400-12 AND WI400-24 INSTALLATION GUIDE BATTERY CABLES: the WI400-12 and WI400-24 inverters have to be connected to the battery with cables with a suitable section, in particular in the case of distance between the inverter and battery less to 1.5m or more but in any case within 3m, according to the following table;...
- Page 11 MEANINGS OF LED INDICATIONS Pic.2 Front Panel From the front panel of WI400-12 and WI400-24 inverter, you can make the switch on and off of the inverter, you can also get reports about the working status and error: Table of LED STATUS and LED ERROR warnings LED STATUS GREEN LED ON: normal working status activated ON.
-
Page 12: Wiring Scheme
WI400-12 WI400-24 User manual WIRING SCHEME Pic. 3 WI400-12 Wiring scheme Pic. 4 WI400-24 Wiring scheme... -
Page 13: Mechanical Features
WI400-12 WI400-24 User manual MECHANICAL FEATURES Pic. 5 Mechanical features ELECTRICAL FEATURES WI400-12 WI400-24 Type Type 400VA 700W 400VA 400W Output power Pout Battery voltage Vbatt 9.2V 18.4V 230V 230V Output voltage Output frequency 50hz 50hz ± 0.1% ± 0.1%... -
Page 14: Warranty
The defective product must be returned to Western Co. Srl or to the company delegated by Western Co to make product support, at customer’s expenses, together with a copy of the invoice both for repairing and warranty replacement. - Page 15 Questo documento è di proprietà di WESTERN CO. Srl - Tutti i diritti sono riservati - La riproduzione e l'uso delle informazioni contenute nel presente documento sono vietati senza il consenso scritto di WESTERN CO. Srl. This document is the property of WESTERN CO. Srl - All rights are reserved - Reproduction and use of information contained within this document is forbidden without the written consent of WESTERN CO.
