Descrizione generale:

Il  Leonardo  System  1kW/1500/24  S  è  stato  concepito  e  appositamente
sviluppato per la produzione e lo stoccaggio di energia domestico; abbinato
a  moduli  fotovoltaici  e  a  batterie  di  accumulo  provvede  all'alimentazione
della abitazione fino al suo completo auto‐sostentamento.
Il Leonardo System 1kW/1500/24 S rende facile ed immediato l'utilizzo di
energia  prodotta  da  moduli  fotovoltaici,  per  l'alimentazione  di  utenze
domestiche,  con  la  possibilità  di  utilizzo  della  rete  (back‐up)  in  caso  di
ridotta energia rinnovabile.
Il sistema prevede 2 ingressi MPPT indipe ndenti tramite regolatore di
carica  dedicato:  tale  tecnologia  implementa  un  circuito  di  ricerca  della
massima potenza in funzione dalla tensione e della corrente del modulo FV,
massimizzando sempre l'energia erogata.
L'ingresso AC di cui è dotato il sistema garantisce la continuità di esercizio
delle utenze senza percettibili discontinuità sia in caso di batteria scarica a
causa  della  ridotta  energia  rinnovabile  disponibile,  sia  in  caso  di  potenza
richiesta dal carico superiore alla capacità dell'apparecchio.










This document is the property of  WESTERN CO. Srl ‐  All rights are reserved ‐ Reproduction and use of information contained within this document is forbidden without the written consent of WESTERN CO. Srl
Leonardo System 1kW/1500/24 S Manuale installazione
Leonardo System 1kW/1500/24 S Technical Manual

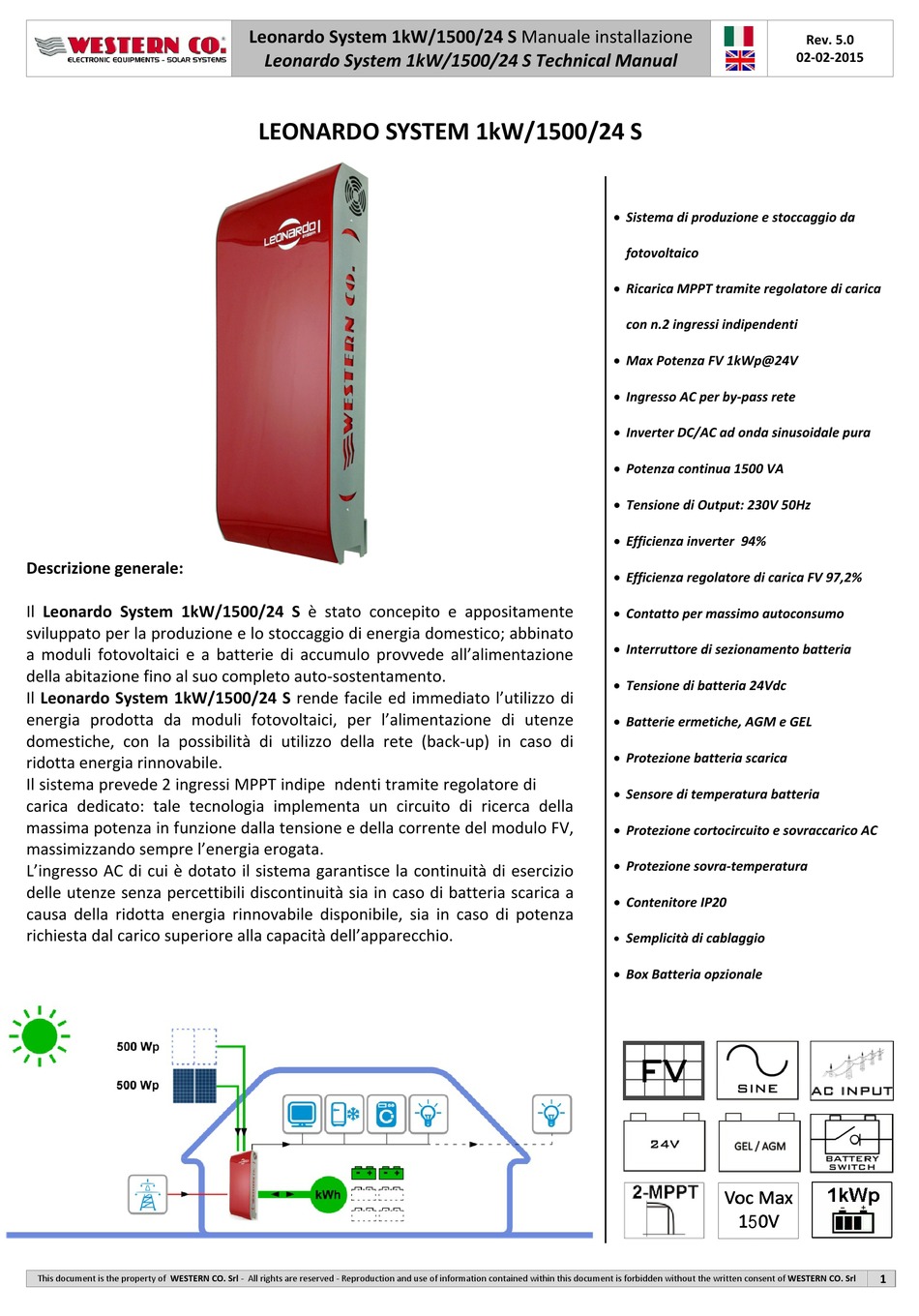

LEONARDO SYSTEM 1kW/1500/24 S


 Sistema di produzione e stoccaggio da
fotovoltaico
 Ricarica MPPT tramite regolatore di carica
con n.2 ingressi indipendenti
 Max Potenza FV 1kWp@24V
 Ingresso AC per by‐pass rete
 Inverter DC/AC ad onda sinusoidale pura
 Potenza continua 1500 VA
 Tensione di Output: 230V 50Hz
 Efficienza inverter  94%
 Efficienza regolatore di carica FV 97,2%
 Contatto per massimo autoconsumo
 Interruttore di sezionamento batteria
 Tensione di batteria 24Vdc
 Batterie ermetiche, AGM e GEL
 Protezione batteria scarica
 Sensore di temperatura batteria
 Protezione cortocircuito e sovraccarico AC
 Protezione sovra‐temperatura
 Contenitore IP20

Semplicità di cablaggio
 Box Batteria opzionale



Rev. 5.0
02‐02‐2015

1
