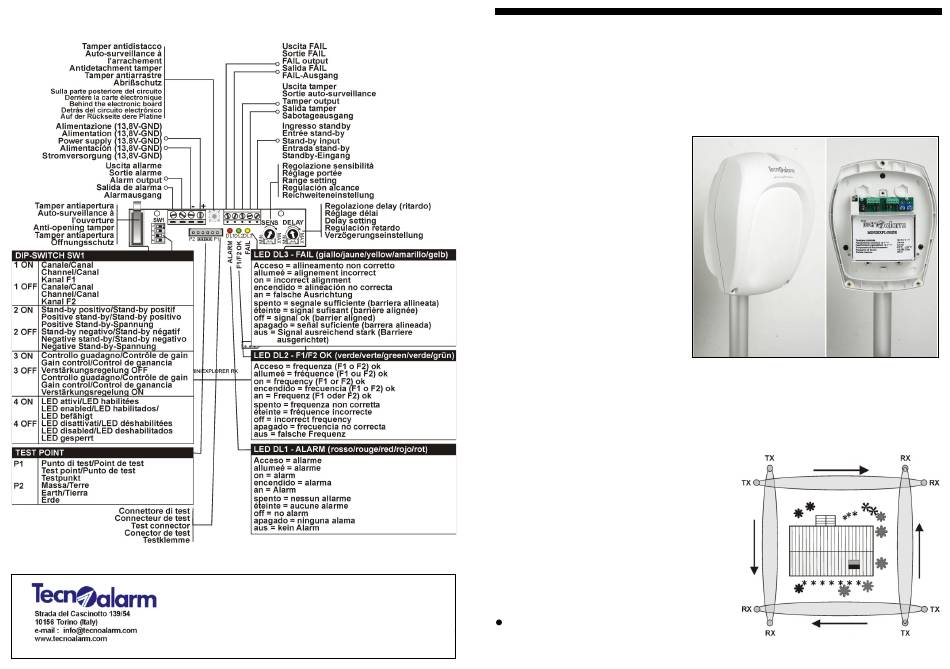

LA SCHEDA RX / CARTE RECEPTRICE / RECEIVER BOARD / CIRCUITO
RECEPTOR EMPFÄNGERPLATINE
20
Fig. 7
EDINTEC S.R.L..
Viale Umbria, 24
20090 Pieve Emanuele (MI)
Tel. 02 91988336
www.gladiusnet.it - info@gladiusnet.it

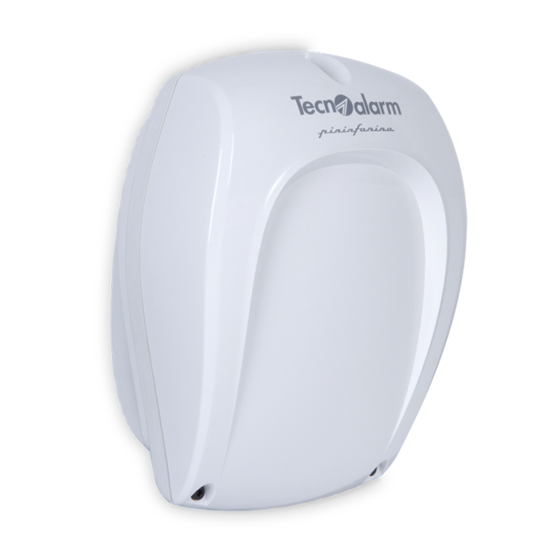

MINIEXPLORER
Barriere a microonde da esterno
Barrière hyperfréquence pour l'extérieur
Outdoor microwave barrier
Barrera microonda para el exterior
Mikrowellenbarriere für Außenmontage
DESCRIZIONE
Il MINIEXPLORER è una barriera a
microonde per esterno con portata
massima 30 metri.
E' alloggiata in contenitori di ABS che
garantiscono una elevata resistenza
agli agenti atmosferici.
Può essere installato sia a parete (per
mezzo di staffe a muro) o direttamente
al suolo (per mezzo di pali).
Contiene un circuito per la rilevazione
dei disturbi in grado di distinguere le
perturbazioni atmosferiche o anche
l'attraversamento rapido di un volatile
da un tentativo di intrusione.
Offre totale immunità dalla nebbia.
INSTALLAZIONE
La superficie del terreno dove deve
essere posizionata la barriera deve
essere il più possibile pianeggiante.
I migliori risultati si ottengono su
pavimentazioni in cemento, asfalto,
terra battuta e su ogni superficie omogenea.
Si può ottenere una buona resa su superfici erbose a condizione che la loro manutenzione sia
regolare e possa garantire una altezza non superiore ai 10cm per evitare eccessive attenuazioni
del segnale.
ATTENZIONE
Alberi e arbusti mossi dal vento possono provocare falsi allarmi.
PROTEZIONE PERIMETRALI - 4 LATI
Ogni lato del perimetro deve essere protetto per
mezzo di un ricevitore (RX) ed un trasmettitore
(TX).
Per un perimetro con quattro lati da proteggere
(fig. 1) le barriere devono essere installate in
modo che in ogni angolo si trovino due
trasmettitori (TX) e negli angoli adiacenti due
ricevitori (RX).
Questa precauzione è necessaria per evitare
interferenze tra le diverse apparecchiature.
PROTEZIONE PERIMETRALI - 3 LATI
Nelle installazioni in cui si utilizzano tre coppie di
MINIEXPLORER si ottiene un angolo con un
ricevitore (RX) ed un trasmettitore (TX) adiacenti
(fig. 2). In questo caso rispettare le seguenti
precauzioni:
RX1 deve essere collocato indietro rispetto a
TX3 di almeno 6 metri rispetto al punto
di intersezione dei due fasci.
Ver. 0.6 - 06/2004
Fig. 1
1
