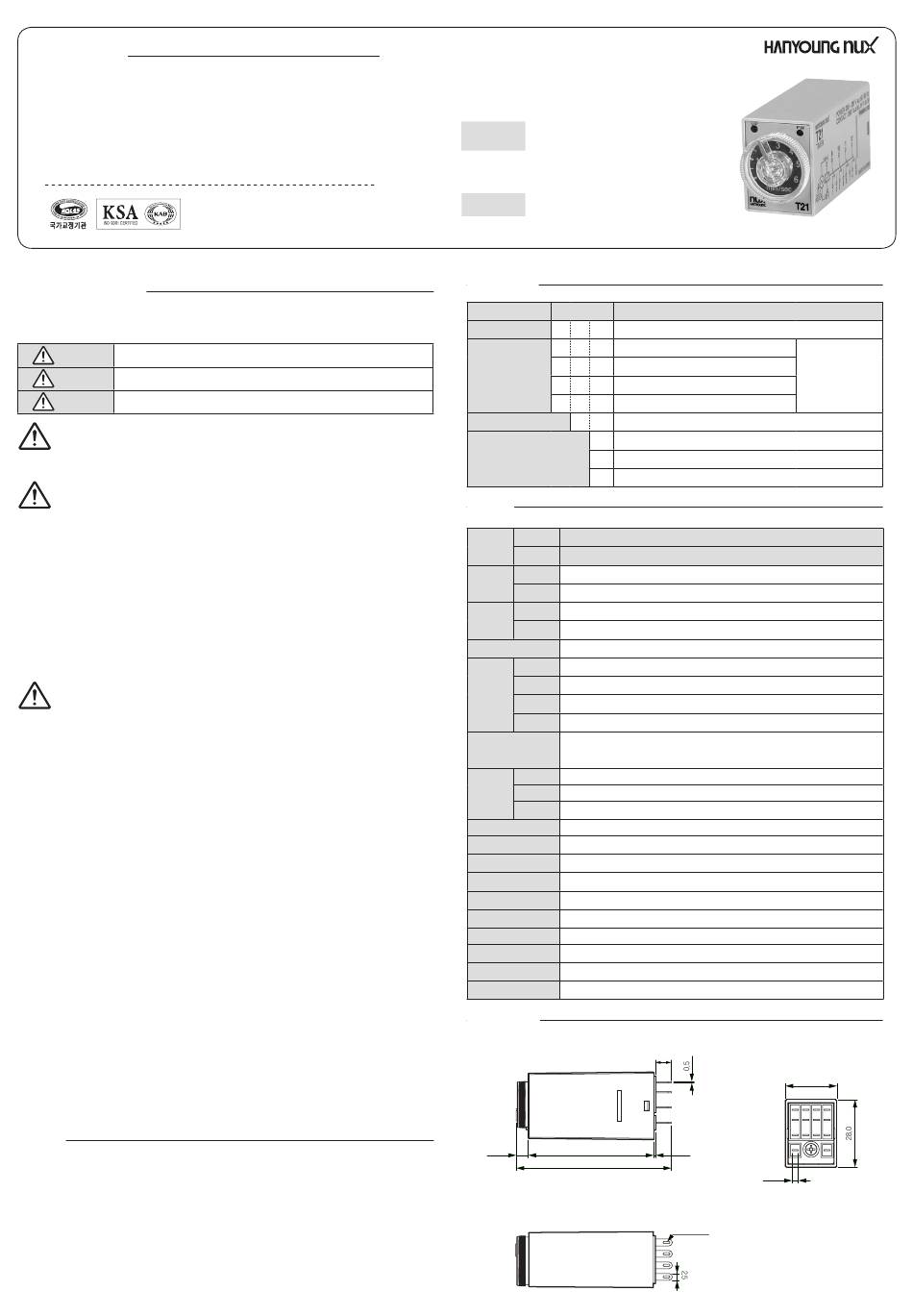

타이밍 릴레이
T21
사용설명서
(주)한영넉스의 제품을 구입하여 주셔서 대단히 감사합니다.
본 제품을 사용하시기 전에 사용설명서를 잘 읽은 후에 올바르게 사용해 주십시오.
또한, 사용설명서는 언제라도 볼 수 있는 곳에 반드시 보관해 주십시오.
안전상 주의사항
사용전에 안전에 관한 주의사항을 잘 읽어 주시고 올바르게 사용하여 주십시요.
설명서에 표시된 주의사항은 중요도에 따라 위험, 경고, 주의 심벌로 구분하고 있습니다.
위 험
지키지 않을 경우, 사망 또는 중상에 이르는 결과를 낳는 절박한 위험 상황을 표시하고 있습니다.
경 고
지키지 않을 경우, 사망 또는 중상이 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
주 의
지키지 않을 경우, 경미한 상해나 재산상의 손해가 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
위 험
입•출력 단자는 감전의 위험이 있으니 신체 및 통전물이 절대로 접촉 되지 않도록 하십시오.
경 고
• 본 기기의 고장이나 이상이 중대한 사고에 대한 우려가 있는 경우에는 외부에
적절한 보호회로를 설치하고 사고 방지를 도모하여 주십시오.
• 본 기기에는 전원 스위치 및 퓨즈가 부착되어 있지 않으므로 외부에 별도로 설치하여
주십시오. (퓨즈정격 : 250 V 0.5 A)
• 본 기기의 파손방지 및 고장방지를 위하여 정격에 맞는 전원전압을 공급하여 주십시오.
• 본기기를 패널에 설치한 후 배선 작업시에는 전용 소켓의 사용할 것을 권장하며, 배선이
종료될 때까지 감전 방지를 위하여 전원을 투입 하지 마십시오.
• 방폭구조가 아니므로 부식성 가스 (특히 유해가스, 암모니아 등), 가연성 가스, 폭발성
가스가 발생하지 않는 장소 에서 사용하십시오.
• 본 기기는 절대로 분해, 가공, 개선, 수리하지 마십시오. 이상동작, 감전화재의 위험이 있습니다.
• 본기기의 탈착은 전원을 OFF한 후 조치하여 주십시오. 감전, 오 동작, 고장의 원인이 됩니다.
주 의
• 사용설명서의 내용은 사전 통보 또는 예고 없이 변경될 수 있습니다.
• 주문하신 사양과 일치하는지 확인 하십시오.
• 제조자가 지정한 방법 이외로 사용시에는 상해를 입거나 재산상의 손실이 발생할 수 있습니다.
• 운송중 파손 및 제품에 이상이 없는지 확인 하십시오.
• 본체에 직접 진동, 충격이 가하여지지 않는 장소에서 사용하십시오.
• 물, 기름, 약품, 증기, 먼지, 염분, 철분 등이 없는 장소(오염등급 1또는2)에서 사용하십시오.
• 알코올, 벤젠 등 유기 용재로 본기를 닦지 마십시오. (중성세제로 닦아 주십시오)
• 유도장애가 크고 정전기, 자기 노이즈가 발생하는 장소는 피하여 주십시오.
• 직사일광 및 복사열 등에 의한 열 축적이 발생하는 장소는 피하여 주십시오.
• 고도 2,000 m이하의 장소에서 사용하십시오.
• 물이 들어갔을 때에는 누전, 화재의 위험성이 있으므로 필히 점검을 받아 주십시오.
• 전원 으로부터 노이즈가 많은 경우에는 절연 트랜스 및 노이즈 필터를 사용할것을 권장합니다.
노이즈 필터는 필히 접지되어 있는 패널 등에 부착하고 노이즈 필터 출력측과 계기전원단자의
배선은 짧게 하여 주십시오.
• 계기 전원선은 촘촘하게 꼬으면 노이즈에 대하여 효과가 있습니다.
• 사용하지 않는 단자에는 아무것도 결선하지 마십시오.
• 단자의 극성을 확인한 후 배선을 정확하게 연결 바랍니다.
• 작업자가 즉시 전원을 OFF할 수 있도록 스위치 혹은 차단기를 설치하여 적절하게
표시해 주십시오.
• 본 기기를 계속적으로 안전하게 사용하기 위하여 정기적인 보수를 권장합니다.
• 본 기기의 탑재부품에는 수명이 있는 것과 경년 변화 하는 것이 있습니다.
• 부속품을 포함한 본 기기의 보증기간은 정상적으로 사용한 경우에 1년입니다.
• 전원 투입시에 접점출력의 준비 기간이 필요합니다. 외부의 인터록 회로 등에 신호로
사용되는 경우에는 지연 릴레이를 병용 하여 주십시오.

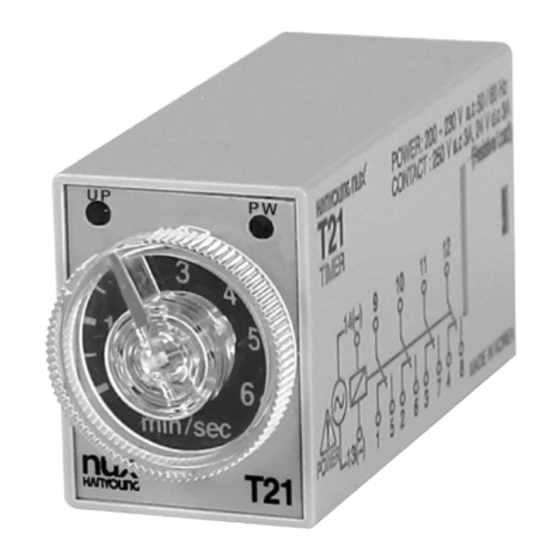

특 징
• Timing Relay (4a4b)
• 외형치수 21.4 (W) X 28 (H) mm 의 타이밍 릴레이
• 플러그-인 방식 (14 핀)
• 시간범위 및 동작모드 사용자 설정 방식
• 다양한 시간범위 (min/sec : 0.1 sec ~ 60 min, hrs : 0.3 hrs ~ 24 hrs)
• 멀티 동작모드 (파워 ON 딜레이, 인터벌, 플리커 OFF 스타트, 플리커 ON 스타트)
(주)한영넉스
인천광역시 남구 길파로71번길 28
본사/공장
TEL : (032)867-0941 FAX : (032)868-5899
고객지원센터 1577-1047 http://www.hynux.com
PT. HANYOUNG ELECTRONIC INDONESIA
Jl. Jangari RT.003/002 Hegarmanah
인도네시아 공장
Sukaluyu Cianjur Jawa Barat Indonesia 43284
TEL : +62-2140001930
형명구성
형 명
☐ - ☐
T21 -
1
3
시간레인지
6
3H
접점구성
전원전압
사 양
AC
형 명
DC
AC
전원전압
DC
AC
소 비
전 력
DC
복 귀 시 간
1
3
시 간
범 위
6
3H
시 간 오 차
동작모드
제어
접점구성
출력
접점용량
릴 레 이 수 명
절 연 저 항 100 MΩ 이상 (500 V d.c. 기준, 도전부 단자와 노출된 비충전 금속 부문)
내 전 압 2000 V a.c. 50/60 Hz 1분간 (도전부 단자와 노출된 비충전 금속 부문)
내 노 이 즈 ±2 kV (조작 전원 단자 간, Pulse 폭 = 1 us, 노이즈 시뮬레이터에 의한 방형파 노이즈)
내 진 동
내 충 격
사 용 주 위 온 도
보 관 온 도
사 용 주 위 습 도
중 량
외형치수
21.4
5.0
1
코 드 내
☐
타이밍 릴레이
1 sec, 10 sec, 1 min, 10 min
3 sec, 30 sec, 3 min, 30 min
6 sec, 60 sec, 6 min, 60 min
3 hrs, 6 hrs, 12 hrs, 24 hrs
4 4a4b
A20 200 - 230 V a.c.
D24 24 V d.c.
A10 100 - 120 V a.c.
T21 - 1 / 3 / 6 / 3H - 4A20
T21 - 1 / 3 / 6 / 3H - 4D24
200 - 230 V a.c. 50/60 Hz
24 V d.c.
3.1 VA 이하 (230 V a.c. 60 Hz)
1.5 W 이하 (24 V d.c.)
100 ms 이하
0.1 sec ~ 10 min
0.3 sec ~ 30 min
0.6 sec ~ 60 min
0.3 hrs ~ 24 hrs
반복오차 : ±1 % 이하 (최대 눈금에 대한 비율)
설정오차 : ±10 % 이하 (최대 눈금에 대한 비율)
파워 ON 딜레이, 인터벌, 플리커 OFF 스타트, 플리커 ON 스타트
4a4b
250 V a.c. 3A 저항부하
기계적 수명 : 1,000 만회 이상, 전기적 수명 : 20 만회 이상
10 - 55 Hz (1분 간) 복진폭 0.75 mm X, Y, Z 각 방향 1시간
300 ㎨ X, Y, Z 각 방향 3 회
-10 ~ 50 ℃ (단, 결로현상이 없을 것)
-25 ~ 65 ℃ (단, 결로현상이 없을 것)
35 ~ 85 % RH
약 42 g
6.7
52.1 0.8
64.4
Ø1.2 × 3
MD0409KE171123
용
측면 딥스위치에
의한 선택
[단위:mm]
21.4
1 2 3 4
5 6 7 8
9 10 11 12
13 14
2.5
