CP720
PoC Radio
User Manual

Advertisement

Table of Contents
loading

Related Manuals for CPS CP720

Summary of Contents for CPS CP720

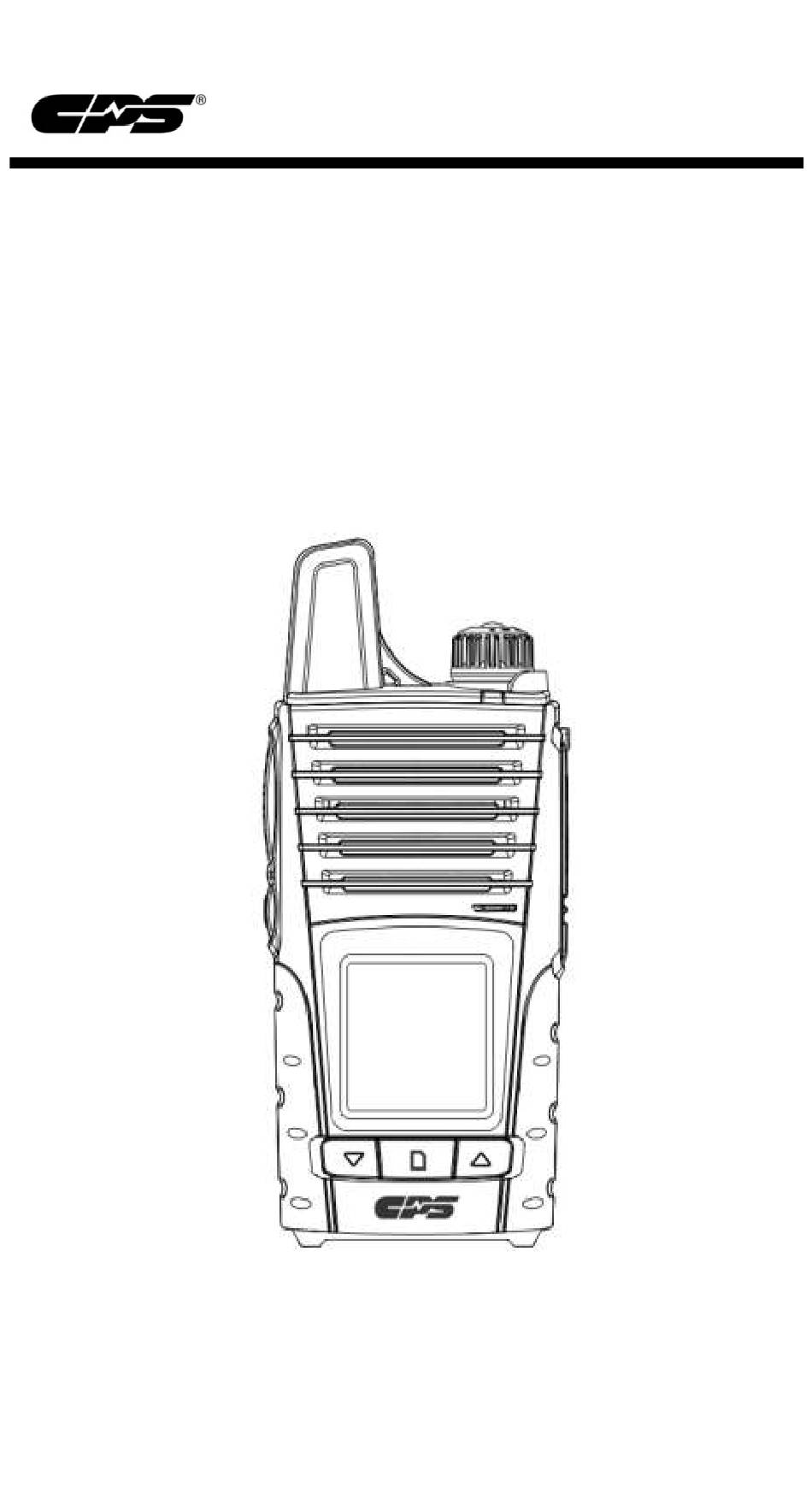

  • Page 1 CP720 PoC Radio User Manual...

  • Page 2: General Information

    1. GENERAL INFORMATION 1.1【Introduction】 The 4G public network walkie-talkie allows global voice connectivity and communication with clear audio quality and no constraints of distance. 1.2【Key Features】  Android operation system  GSM/WCDMA/LTE network  Global calling and instant response  2G/3G/4G switchable 1.3【Accessories】...
  • Page 3 2. CONTROLS AND INDICATORS 1. PTT (Push-to-Talk) key – Press & hold to transmit, release to receive 2. Menu key - Enter/ Return 3. Antenna 4. Lanyard hole 5. Power / Sleep-Wake button 6. Volume Control switch 7. Indicator light - Standby & RX: Green light / TX: Red light 8.
  • Page 4 3. INSTALLING ACCESSORIES 1) Installing/removing the battery pack Slide the battery pack into the radio until it clicks into place. Turn off the radio and remove the battery pack. Push down the release latch while pulling the battery pack away from the radio. 2) Installing/removing the belt clip Use a screwdriver to install and remove the belt clip.

  • Page 5: Basic Operation

    4. CHARGING THE BATTERY Plug the power adapter into an electric socket. Connect the USB charging cable between the power adapter and the USB jact at the bottom of the battery pack. Ensure the connection of each end is connected securely. The charging light will turn RED and it will turn GREEN when fully charged (approximately 6 hours).

  • Page 6: Troubleshooting Guide

    6. MENU SETTING Press and hold the menu key and enter the settings page of radio. Press keys to change the settings 6.1 【Network settings】 a. Choose the preferred network type Auto/2G/3G/4G. b. Enhanced 4G LTE mode. (Suggested setting) c. APNs 6.2 【WLAN】...
  • Page 7 1.概述 1.1【概述】 PoC 公网对讲机实现全球语音通话，语音清晰宏量，突破通话距离的限制。 1.2【功能描述】  Android 操作系统  支持 GSM/WCDMA/LTE 网络  全球通话和即时响应  可切换 2G/3G/4G 网络 1.3【配件】  电源适配器和充电线  锂离子电池  皮带夹  操作说明书 1.4【可选功能】  蓝牙功能  WiFi 功能  GPS 定位功能 2.控制键及显示说明...
  • Page 8 2.控制键及显示说明 1. PTT 发射键- 按下发射键进入发射状态，松开则恢复到接收状态 2. 菜单设置键- 进入/返回键 3. 天线 4. 手绳孔 5. 电源开关/睡眠唤醒按钮 6. 音量刻度旋钮 7. 通讯指示灯 发射状态（亮红灯） ，接收状态（亮绿灯） ，待机状态(绿灯发出亮/灭) 8. 喇叭 9. 麦克风 10. LCD 显示屏 11. 确定键 /进入键 12. 向下按键- 向下选择。或相应操作。长按选择[分组] 13. 向上按键- 向上选择。或相应操作。长按选择[好友] 14. 机身 Micro USB 插口- 用于编程和电池充电 15.
  • Page 9 3.安装配件 1） 安裝/拆卸电池组 将电池组件装入机身电池槽内并推到顶端，直至与机身电池扣卡入到位。 取出电池组件之前，请先关闭对讲机。按下电池扣并退出电池组件。 2） 安裝/拆卸皮帶夹 使用螺丝刀安裝或拆卸皮带夹。 3） 安装外接插座耳机(另购) 揭开 USB/耳机盖，将耳机插针插入插孔。...
  • Page 10 4.电池充电 3.1【充电】 1) 将电源适配器插入电源。 2) 将 USB 充电线与电源适配器和对讲机/电池 Micro USB 的插口连接。 3) 确保所有连接点正确稳固连接。 4) 充电时，LED 亮红灯。充满电后（约 6 小时） ，LED 亮绿灯。此时可移除 相关充电连接。 5.基本操作 将平台帐号编程到 PoC 收发器后，显示屏将显示本地用户名和组名（如果 已分组） 。 1) 工作群组呼叫 长按键 进入群组列表。按 或 键，选择要使用的群组或可再 细选分组。所有在线成员(所先群组内)都可以接收并与您进行通话。 注意 :分组中的通信是分组呼叫，而不是群组成员呼叫，通讯成员只限制于 所先群组内(在线) 2) 群组成员呼叫 在群组中，短按 或...
  • Page 11 6.菜单设置 长按菜单设置键，进入对讲机设定菜单，按 和 键进行选项。 6.1【网络设置】 a.选择网络类型(可选自动/2G/3G/4G)。 b.4G LTE 模式(使用 LTE 来改善语音和其他通讯，推荐开启)。 c.接入点名称(APN)。 6.2【无线网络 WIFI】 开启/关闭 WiFi 无线网络。 a.已连接的网络。 b.可用网络。 c.已配置的网络。 选择您可以连接的 WiFi 网络并按 键输入密码。 长按 PTT 键以切换 字母/数字/符号。输入完成后选择[Enter]并按 键，跟着按 CONNECT 以 登录 WiFi 网络。 6.3【蓝牙】 开启/关闭蓝牙功能。 搜索可用蓝牙设备并与之配对。 (注意 :蓝牙耳机必须为相应的公网平台适配后方可正常使用)。 6.4【位置】 GPS 功能为可另外选配功能。设置后，PoC 对讲机的位置将显示在行政人员...

  • Page 12: Technical Specifications

    TECHNICAL SPECIFICATIONS Working voltage DC 3.3V~4.2V Battery capacity 4000mAh Antenna impedance 50Ω Size(H ×W× D) 117×58×35mm Weight Incl. battery 178g GSM、WCDMA、CDMA、TD-SCDMA、 Radio method LTE /TD GSM : Band2/3/8 Network WCDMA : Band1/5/8 Frequency CDMA : Evdo Rev.A 800MHz TDD-LTE : Band38/39/40/41 FDD-LTE : Band1/3/5/8...
  • Page 13 CPS Telecom Limited, Hong Kong ©2021 CPS Telecom Limited CPS20210105 720 V.1.2...
