CP227
迷你商務對講機
用戶使用手冊
User's Manual

Advertisement

Table of Contents
loading

Related Manuals for CPS CP227

Summary of Contents for CPS CP227

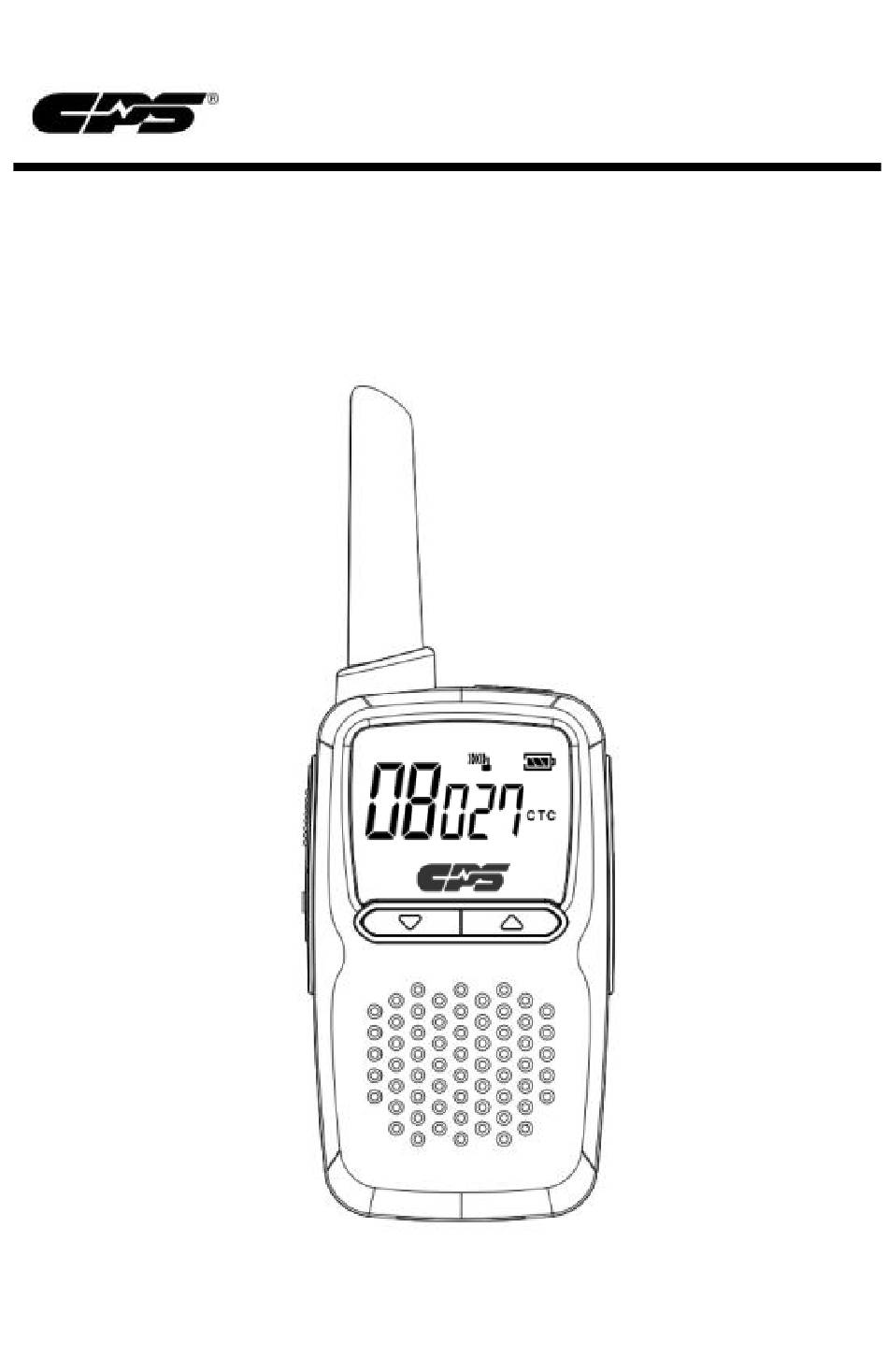

  • Page 1 CP227 迷你商務對講機 用戶使用手冊 User’s Manual...
  • Page 2 1. 概述 1.1【概述】 CP227 ARC Ultra mini 商用對講機結合了高品質和多功能性以及優美 輕巧的設計，確保有效的通信令您得心應手。 1.2【功能描述】 內置 53 個單音 CTCSS 及 104 個 DCS 數字私線組合 DCS (CTCSS 及 DCS) 音量調較(16 級) 鍵盤鎖功能 省電功能，特長待機時間 - 45 小時 0.5W 音頻功率輸出 3.7V 1100mAh 鋰離子電池 頻道掃描 接收訊號強弱顯示(RSSI) 電量狀態顯示 兩檔發射功率可選,高/低 智能耳機調較...
  • Page 3 2. 控制鍵及顯示說明 電源開關鍵 LCD 顯示屏 上鍵 下鍵 揚聲器 麥克風 菜單鍵 PTT 鍵 外置揚聲器 麥克風介面 功能鍵 機 夾...
  • Page 4 信號強度顯示 電量顯示 CTCSS 模拟亞音頻 頻道序號 亞音頻序號 DCS 數字亞音頻 3. 充電 3.1【充電】 1) 將 USB 線連接對講機及充電器 2) 把 AC 插頭接上 AC 電源 3) 充電時間: 3-4 小時 或 1) 将 DC 插頭插入充電座並將電源適配器接入 AC 電源。 2) 對講機放入充電座進行充電，充電時間: 3-4 小時。 備註: 建議使用 CPS 電源適配器充電達至最佳充電效果...
  • Page 5 4. 功能選擇 4.1【功能選擇】 同時按下〔 〕鍵及〔 〕鍵可進入功能選擇，繼續按下〔 〕鍵 可進入所需功能選擇，然後按〔 〕鍵選擇所需功能，按下機側 〔 〕鍵確認。若無按鍵操作，10 秒後將自動退出選單畫面。 --掃描-- --功率-- --副頻-- --頻道-- --音量-- POWER SET SCAN SET TONE SET CH SET VOL SET CTCSS / HI / LOW OFF/ON STEP 1-16 CH 1-20 DCS EDIT 5. 簡易調頻方法 先在機頂長按〔...
  • Page 6 6. 一般操作 6.1 【開機/關機】 持續按下電源〔 〕鍵開機或關機。 6.2 【音量調較】 按〔 〕鍵調較音量(共有 16 級, 出廠預設為 8 級)。 6.3 【發射】 持續按下機側 〔 〕 鍵對距離麥克風 5cm 講話 ， 鬆開機側 〔 〕 鍵恢復接收狀態。 6.4 【接收】 對講機處於待機模式, 以便接收訊號。 6.5 【鍵盤鎖】 同時按下〔 〕鍵及〔 〕鍵可選擇開或關鍵盤鎖。 6.6 【頻道選擇】 同時按下〔 〕鍵及〔...
  • Page 7 1. GENERAL INFORMATION 1.1【Introduction】 The CP227 ARC Ultra mini Business Walkie Talkie combines quality and versatility with an elegant design that ensures effective communications right at your fingertips. 1.2【Key Features】 53CTCSS and 104 DCS Volume setting (1–16) Key Lock Battery Saving, ultra long standby time – 45 hours 0.5Watt High Power Speaker Output...
  • Page 8 2. CONTROLS AND INDICATORS Power Switch LCD Display Down Key Up Key Loud Speaker Microphone PTT Key External Speaker /Mic.Cap Function key Belt Clip...

  • Page 9: Controls And Indicators

    1) Plug the AC adaptor into a standard electrical outlet Insert the Walkie talkie into the charging tray for charging. 2) It will take 3 - 4 hours for full charging Remarks: Using CPS adaptor for the best charging performance is recommended...

  • Page 10: Menu Setting

    4. MENU SETTING 4.1【Menu Setting】 〕key and〔 〕key simultaneously to enter Menu mode, press Press〔 〔 〕key to choose desired menu and press〔 〕key to select the 〕key to save it. If no operation, 10 seconds function then press〔 will automatically exit the menu setting. POWER SET TONE SET SCAN SET...

  • Page 11: Operation

    6. OPERATION 6.1 【Power On / Off】 〕key . To turn the radio on or off, press and hold the power on〔 6.2 【Volume】 〕key (16 steps, default 8) Adjust the volume level by using〔 6.3 【Transmission】 〕key while speaking at about 5 cm from the Press and hold the〔...

  • Page 12: 技術規格 Technical Specifications

    頻率誤差 Frequency stability ±2.5ppm 尺寸 Size (HxWxD) 75x42x17mm 重量 Weight Incl. battery 亞音頻 Sub tones CTCSS/DCS 409.7500 – Frequency range CP227 中國 China 409.9875MHz Channels 20 CHs ※※Features & Specifications are subject to change without notice CTCSS Frequency Frequency Frequency 67.0...
  • Page 13 DCS Code DCS Code DCS Code...
  • Page 14 CPS Telecom Limited, Hong Kong ©2020 CPS Telecom Limited CPS20201024227V.1.2...
