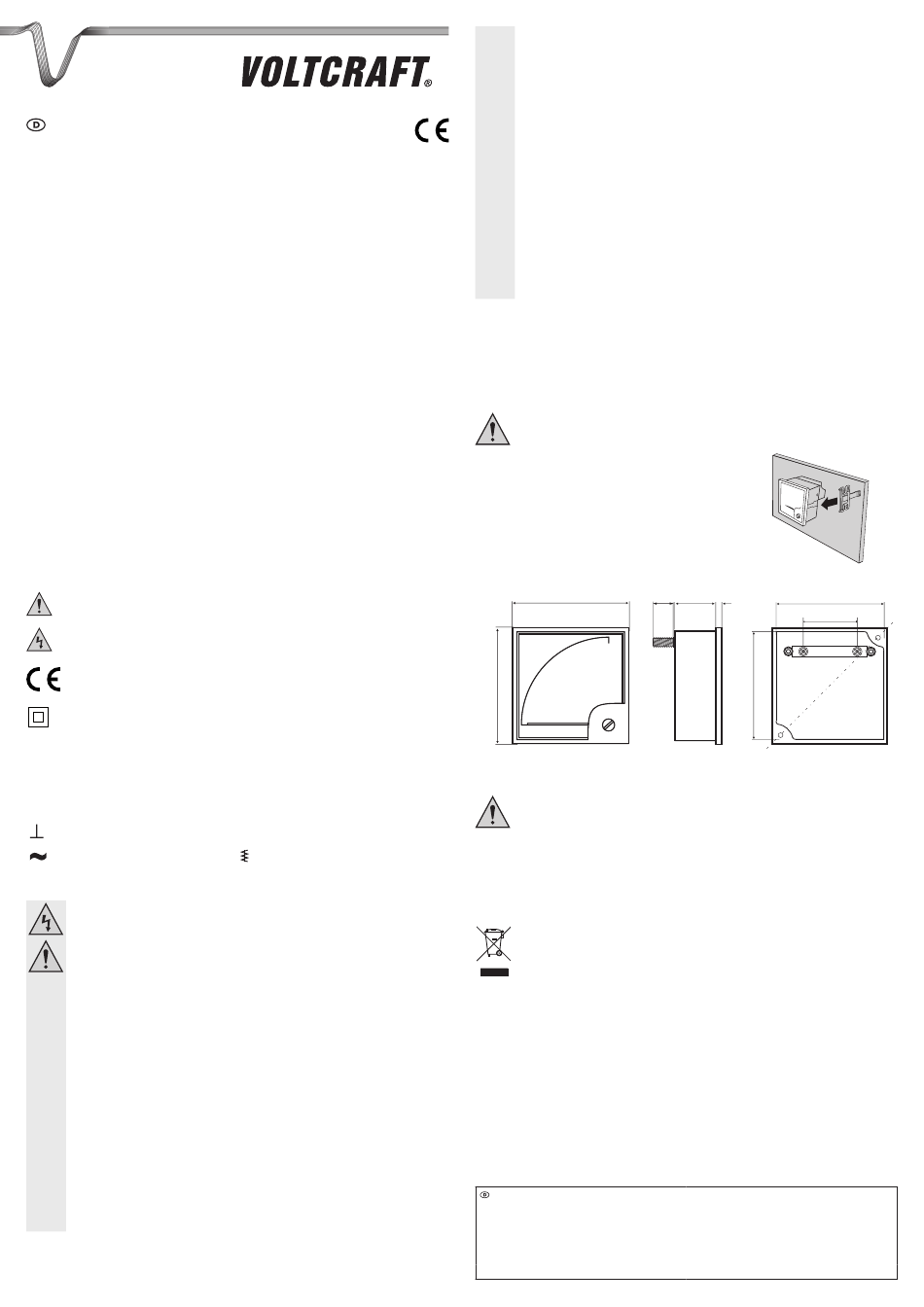

VOLTCRAFT AM-96X96 Operating Instructions

BEDIENUNGSANLEITUNG

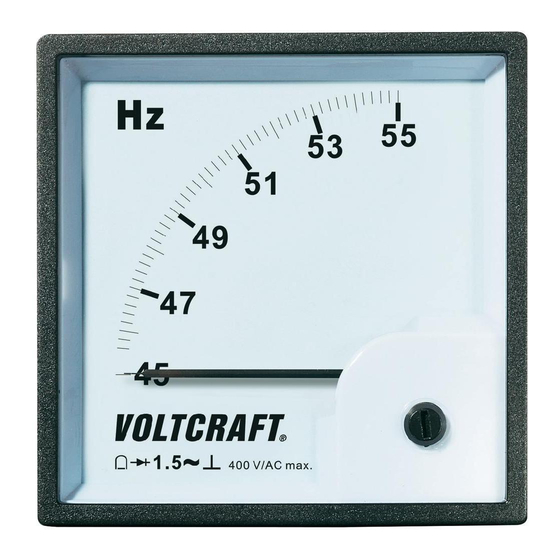

AM-96X96 ANALOG-EINBAUMESSGERÄT
BEST.-NR.: 10 35 33 5 A/AC
BEST.-NR.: 10 35 34 25 A/AC
BESTIMMUNGSGEMÄSSE VERWENDUNG
Analog-Einbaumessgeräte sind zum Einbau in Schaltschränke oder Anzeigetafeln
vorgesehen. Der Anschluss erfolgt direkt ohne externe Bauteile. Die entsprechenden
Vorwiderstände/Stromshunts sind bereits integriert. Sie dürfen nur im eingebauten Zustand in
Betrieb genommen werden. Die entsprechenden Vorschriften müssen beachtet werden. Die
Einbaumessgeräte sind mit verschiedenen Messbereichen erhältlich. Der Skalenzeiger kann
an der frontseitigen Schraube feinjustiert werden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/
oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie
sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das
Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
LIEFERUMFANG
• Messgerät • Montagematerial
SYMBOLERKLÄRUNG
Ein Ausrufezeichen in einem Dreieck zeigt wichtige Anweisungen in dieser
Anleitung, die unbedingt befolgt werden müssen.
Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der
Beeinträchtigung der elektrischen Sicherheit des Geräts.
Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen
Richtlinien.
Schutzklasse 2 (doppelte oder verstärkte Isolierung)
Überspannungskategorie III für Messungen in der Gebäudeinstallation (z.B.
CAT III Steckdosen oder Unterverteilungen). Diese Kategorie umfasst auch alle kleineren
Kategorien (z.B. CAT II zur Messung an Elektrogeräten).
Am Skalenblatt sind verschiedene Symbole angebracht, welche folgende Bedeutung haben:
Einbaulage senkrecht
Wechselspannung/-strom (AC)
SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
a) Personen / Produkt
• Eine Verwendung in Feuchträumen oder im Freien ist nicht zulässig.
• Das Einbaumessgerät darf nicht für medizinische Zwecke eingesetzt werden.
• Seien Sie besonders vorsichtig beim Umgang mit Spannung >25 V/AC. Bereits
bei dieser Spannung können Sie bei Berührung elektrischer Leitungen einen
lebensgefährlichen elektrischen Schlag erhalten.
• Schalten Sie vor dem Einbau des Messgerätes die elektrische Anlage
spannungslos.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
VERSION 02/13
• Bedienungsanleitung
Genauigkeitsklasse bezogen auf den
1.5
Skalenendwert
Dreheisenmesswerk
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten
sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so
setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in
Verbindung.
Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. 0180/586 582 7.
EINBAU
Der Einbau und die Installation darf nur durch eine Fachkraft erfolgen, welche
mit den erforderlichen Vorschriften und möglichen Gefahren vertraut ist.
Montieren Sie das Einbauinstrument mit den beiliegenden
Montageklammern in eine vorgefertigte, rechteckige
Frontplattenöffnung. Befestigen Sie das Einbaumessgerät
sorgfältig (siehe nebenstehende Abbildung).
Die entsprechenden Abmessungen (in mm) können Sie folgender Skizze entnehmen.
96
96
ANSCHLUSS
Um eine sachgemäße Inbetriebnahme zu gewährleisten, lesen
Sie vor Gebrauch unbedingt diese Bedienungsanleitung mit den
Sicherheitshinweisen vollständig und aufmerksam durch!
Stellen Sie keinen Anschluss her, wenn die Leitungen unter Spannung stehen.
Der Anschluss des Einbaumessgeräts muss mittels Reihenschaltung erfolgen. Schließen Sie
das Einbaumessgerät an den rückseitigen Schraubklemmen an.
ENTSORGUNG
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
TECHNISCHE DATEN
Messbereich (Vollausschlag) ..... 5 A/AC (Best.-Nr. 10 35 33)
25 A/AC (Best.-Nr. 10 35 34)
Überspannungskategorie .......... CAT III 300 V
Messwerk .................................. Dreheisenmesswerk
Genauigkeitsklasse ................... 1,5
Elektrischer Anschluss ............... Schraubklemmen
Einbaumaße .............................. 91 x 91 mm
Betriebsbedingungen ................. -25 bis +55 °C, 20 – 95 % rF (nicht kondensierend)
Lagerbedingungen ..................... -40 bis +70 °C, 20 – 95 % rF (nicht kondensierend)
Gewicht ...................................... ca. 170 g
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7
(www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2013 by Voltcraft®
12,5 44 6,0
89
35
89
V1_0213_02-KV
