PROCÉDURE DE TESTS PANNEAUX (SUITE)
TEST DU COURANT EN COURT-CIRCUIT
Ce test doit être réalisé par conditions d'ensoleillement important. Les valeurs relevées par temps nuageux et
gris n'ont donc aucune pertinence.

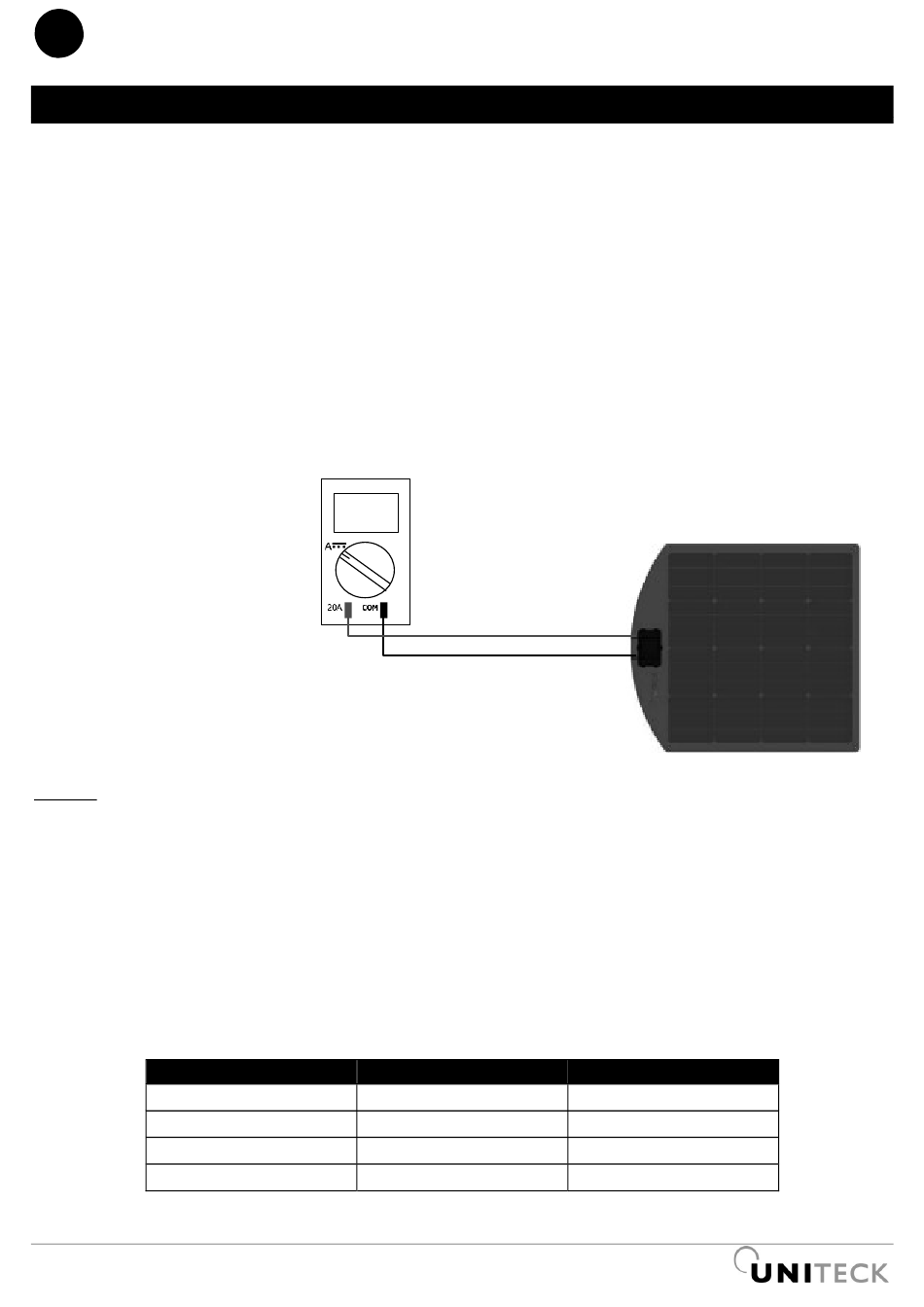

Réglez le voltmètre sur la plage A DC (courant continu) correspondant à l'intensité du panneau.
•
• Branchez le câble rouge au port
Reliez les câbles aux connecteurs du panneau (rouge – rouge, noir – noir).
•
• Positionnez le panneau solaire perpendiculaire au soleil
Résultat:
La valeur affichée doit être égale (+/-20%) à l'intensité en court-circuit (Isc) respective au panneau. Celle-ci
peut fortement évoluer en fonction du positionnement face au soleil.
Vous pouvez trouver la valeur du courant en court -circuit dans les données techniques de la notice et au dos
des panneaux.
Ce test est validé si les valeurs affichées correspondent à l'intensité du panneau (+/-20%)
CONCLUSION DES TESTS
14/49
A (intensité)
TEST 1
✓
X
X
✓
et le noir sur « COM » (common).
TEST 2
X
✓
✓
X
www.uniteck.fr
RÉSULTAT
Anomalie panneau
Refaire test 1
Anomalie panneau
Fonctionnement normal
