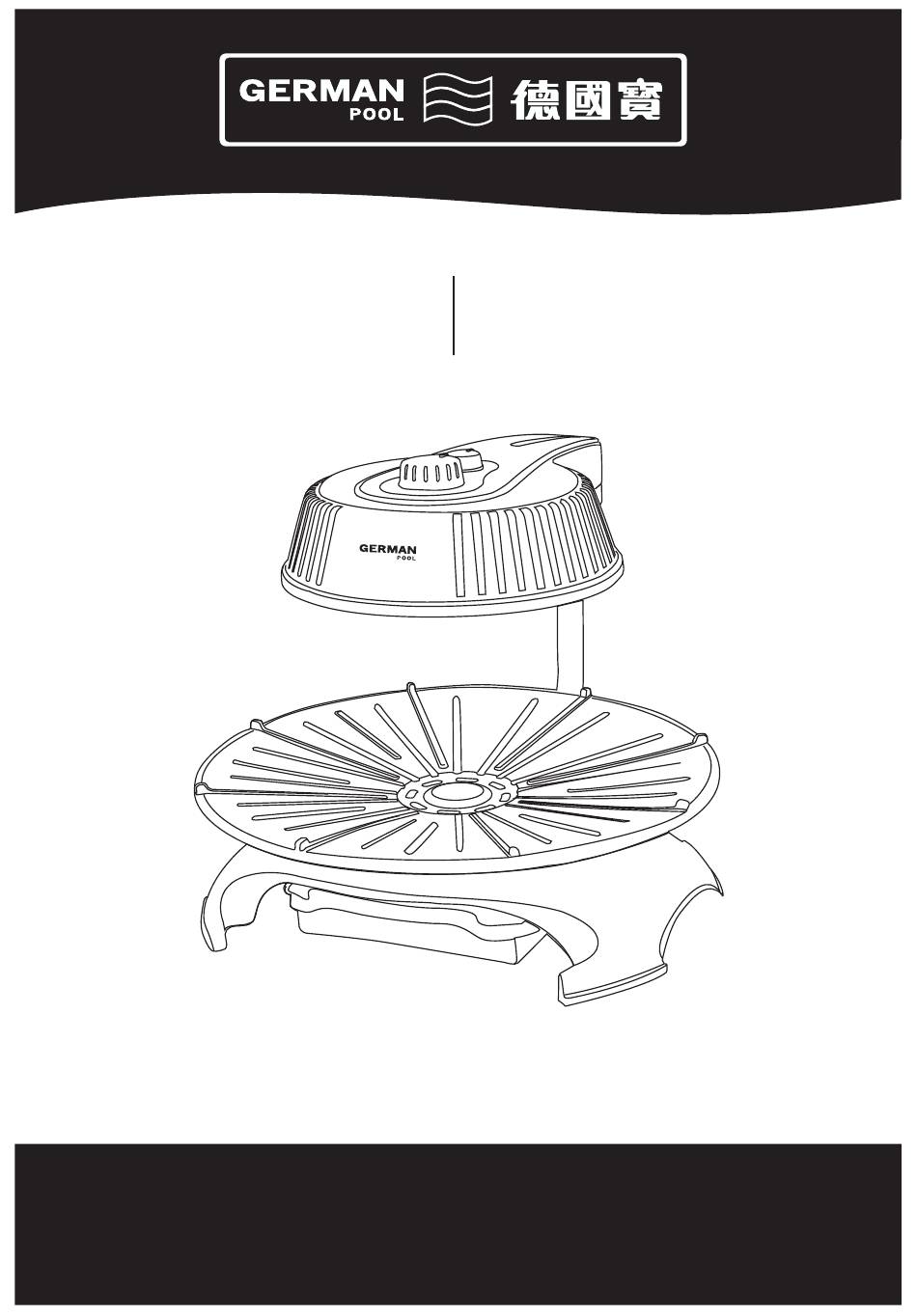

- Page 1 KQB-114 3D紅外線韓式電燒烤爐 3D Infrared Electric Barbecue Grill 在使用之前請詳細閱讀「使用說明書」 及「保用條款」 ， 並妥為保存。 Please read these instructions and warranty information carefully before use and keep them handy for future reference. U S E R M A N U A L 使 用 說 明 書...
-
Page 2: Table Of Contents
目錄 注意事項 產品結構 操作說明 保養與清潔 電路圖 技術規格 保用條款... -
Page 3: 注意事項
注意事項 注意 - 為安全起見，初次使用產品前請先細閱本說明書，並保存說明書，以便作參考之用。 - 本產品只供家居使用。請必須依照本說明書內的指示操作。 1.在使用本產品前，確認產品所標明的使用電壓，是否與家用的接地插座電壓一致。 2.請使用專用插座，切勿與其他電器共用電源插頭。 3.如放在不受熱的桌上使用，必須在本產品下放置隔熱墊才使用。 4.烹調加熱時，切勿碰觸本產品，以免燙傷；待本產品冷卻後，始可碰觸。請勿讓小孩靠近。 5.清潔本產品機件前必須先拔下電源，待機件完全冷卻後方可進行。 6.本產品並不適宜讓兒童、身體或心智殘障、缺乏經驗或知識的人士操作，除非該人士得到負責保障其 安全的人士的監管或指引。 7.兒童必須被監督，切勿讓兒童使用、觸摸或把玩本機。 8.如電源線損壞或發生其他故障，切勿自行拆卸、修理或改裝，必須由本公司或合資格的專業技術人員 更換和維修。 9.請勿使用受損的電線或電源插頭，以防觸電、引起短路或火災。 10.本產品只供室內使作。 11.使用本機時，必須平穩放在工作臺上，嚴禁傾斜。 12.使用本機時，產品至少離牆面30厘米以上。 13.使用本機時，所用的電源插座必須是3孔，有可靠接地線的安全插座。 14.使用本機時，須遠離易燃易爆物品。 15.使作本機時，須注意產品灼熱的表面，以防燙傷。在使用本機的過程中須由專人看管，請勿離開。 16.請勿讓兒童或智障人員使用或操作本機。 17.不使用本機或清潔產品前必須拔掉電源插頭線。 18.請勿自行修理產品的任何部份，必須要由專業的技術人員修理。 19.如果本機電源線損壞，必須停止使用，更換本機專用的電源線後方可使用。 20.嚴禁向本機灑水或將本機浸入水中。... -
Page 4: 產品結構
產品結構 主機 自動旋轉開關旋鈕 爐頭 調溫控旋鈕 紅外線光波發熱器 金屬柱子 烤盤 傳動軸 集油盒 耦合器插座 底座... - Page 5 產品結構 操作面板 自動旋轉開關旋鈕 電源關閉 調溫控旋鈕...
-
Page 6: 操作說明
操作說明 警告 產品使用後烤盤表面尚有餘熱請勿用手觸摸，小心燙傷！請不要讓小孩在沒有大人的監護下使本產品！ 1.把主機放在水平的檯面上，把清潔乾淨的烤盤放在主機的底座上面，如需要讓食物與發熱體的距離縮 小一點，可放上轉動軸後再將清潔乾淨的烤盤放在上面（如圖1所示）。 圖1 2.把電源線插入產品，另一面帶有插頭的一端插入固定電源插座內（注意：插座的電壓與要求的電壓 一致）。（如圖2所示）。 圖2... - Page 7 操作說明 3.將調溫度旋鈕旋至合適的檔位，這時紅外線光波發熱器通電發熱，產品開始加熱工作，用戶可使用轉動 軸（轉動軸收藏在產品底座上）調節爐頭與烤盤之間的距離，從而調整烤製的火力大小。 4.預熱約5分鐘後，把需要烤制製的食物放在烤盤上面烹製；在烤製制過程中可以根據需要來調整烤制的 溫度（如圖3所示）。 電源關閉 圖3 5.使用完畢後將調溫度旋鈕旋至OFF檔位，並將電源線從固定電源插座上拔下。 6.產品可通過調節自動旋轉開關旋鈕開關來控制自動旋轉的工作與停止。當旋鈕扭至停轉位置時自動旋轉 停止工作，烤盤不轉動。當旋鈕扭至轉動位置時自動旋轉開始工作，烤盤也隨之轉動。...
-
Page 8: 保養與清潔
保養與清潔 1.清潔保養時請先把電源線拔離插座，並確認產品表面的溫度涼至室溫後方可進行。 2.將烤盤從主機上取出來，用溫水清潔。切勿用研磨性材料，以免損壞表面不粘塗層。 3.將底座下方的集油盒取出來，將盒內的廢油倒掉，並將其清潔乾淨；機身表面髒汙，請用溫布擦試，切 勿用研磨性材料以免損壞產品表面，再用抹布擦試，不能直接用水擦試。 4.機體﹑烤盤以柔軟的溫布擦拭，不易擦試之油污，可用中性洗潔劑擦試後，再以柔軟的溫布擦試殘渣。 5.機體切勿直接用水沖洗或浸入水中刷洗。 6.經常保持整個產品的清潔，以免蟑螂等爬入機體內，導致產品失靈。 7.吸氣/排氣孔位表面可用棉花棒將塵埃除去，如油污，可用牙刷加少許不損器具的清潔劑小心清除。 8.產品不用時請將產品放置於通風乾燥處。 電路圖 溫控器 240℃熔斷管 同步電機開關 220-240 發熱體 50Hz 電源指示燈 罩极電機... -
Page 9: 技術規格
技術規格 KQB-114 型號 220-240V 電壓 50Hz 頻率 1,200W-1,400W 功率 (H)306 x (W)430 x (D)360毫米 產品尺寸 2.7kg 淨重 - 產品規格及設計如有變更，恕不另行通知。 - 中英文版本如有出入，一概以中文版為準。 - 本產品使用說明書以 www.germanpool.com 網上版為最新版本。... - Page 10 Content Notice Before Use Product Structure Operating Instructions Cleaning & Maintenance Electric Diagram Technical Specifications Warranty Terms & Conditions P.10...
-
Page 11: Notice Before Use
Notice Before Use Important - For safety, read the instructions carefully before using the appliance for the first time. Save this user manual for future reference. - The appliance is designed for domestic use only and may only be operated in accordance with these instructions. -
Page 12: Product Structure
Product Structure Main Body Rotation Switch Burner Head Thermostat Knob Infrared Heating Element Metal Pillar Grill Pan Drive Shaft Oil Reservoir Coupler Socket Inlet Base P.12... - Page 13 Product Structure Power Off & Temperature Knob Rotation Switch 電源關閉 Thermostat Knob P.13...
-
Page 14: Operating Instructions
Operating Instructions Caution After operation the product’s surface is still hot. Do not touch to prevent scalding! Do not let children operate this product unless they are under supervision! 1. Place the machine on a steady surface. Place a clean grill pan on the base on the main body. If the distance between the heating element and the food needs to be reduced, please place the drive shaft on top of the base before placing the grill pan. - Page 15 Operating Instructions 3. Turn the thermostat knob to a desired position. The Infrared Heating Element starts to heat. The product begins operation. The user may use the drive shaft (hidden above the base) to adjust the distance between the heating element and the grill pan to adjust the heating intensity. 4.
-
Page 16: Cleaning & Maintenance
Cleaning & Maintenance 1. Before cleaning and maintenance, unplug the appliance and ensure the appliance’s surface temperature is cooled to room temperature. 2. Remove the grill pan from the main body. Rinse the grill pan with warm water. Do not use abrasive agents for cleaning to avoid damaging the non-stick coating. -
Page 17: Technical Specifications
Technical Specifications Model Number KQB-114 Voltage 220-240V Frequency 50Hz Power 1,200-1,400W Product Dimensions (H)306 x (W)430 x (D)360mm Net Weight 2.7kg - Specifications are subject to change without prior notice. - If there is any inconsistency or ambiguity between the Chinese and the English version, the Chinese version shall prevail. - Page 18 如欲獲取更多有關本產品最新資訊，歡迎瀏覽本公司網站 。 For additional product information, please visit our website. w w w . g e r m a n p o o l . c o m P.18...
-
Page 19: 保用條款
- serial number is modified, damaged or removed from the product. - 機身編號被擅自塗改、破壞或刪除。 4. German Pool will, in its discretion, repair or replace any defective part. 4. 總代理有權選擇維修或更換配件或其損壞部份。 5. This warranty will be void if there is any transfer of 5. - Page 20 傳真 Fax:+853 2875 2661 HONG KONG TOP BRAND TEN YEAR ACHIEVEMENT AWARD © 版權所有。未獲德國寶授權，不得翻印、複製或使用本說明書作任何商業用途，違者必究。 © All rights reserved. Copying, reproducing or using the contents of this manual is not allowed without prior authorization from German Pool, violators will be prosecuted. P.16 KQB-114-M-15(1)
