S+S Regeltechnik PREMASGARD SHD692 Operating Instructions, Mounting & Installation

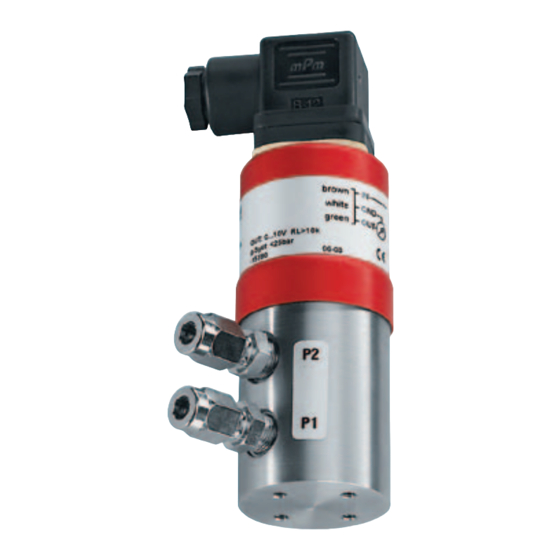

Differential pressure transmitters, with active output, including mounting angle
Hide thumbs
Also See for PREMASGARD SHD692:
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
D G F r
29100-2011 02 ⁄ 2011
SHD 692
PREMASGARD
®
D
Bedienungs- und Montageanleitung
Differenzdrucktransmitter, mit aktivem Ausgang,
incl. Montagewinkel
G
Operating Instructions, Mounting & Installation
Differential pressure transmitters, with active output,
including mounting angle
F
Notice d'instruction
Transmetteur de pression différentielle, avec sortie active,
y compris équerre de montage
r
Руководство по монтажу и обслуживанию
Преобразователь давления измерительный
дифференциальный, с активным выходом,
вкл. монтажный уголок
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
SHD 692
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for S+S Regeltechnik PREMASGARD SHD692
Summary of Contents for S+S Regeltechnik PREMASGARD SHD692

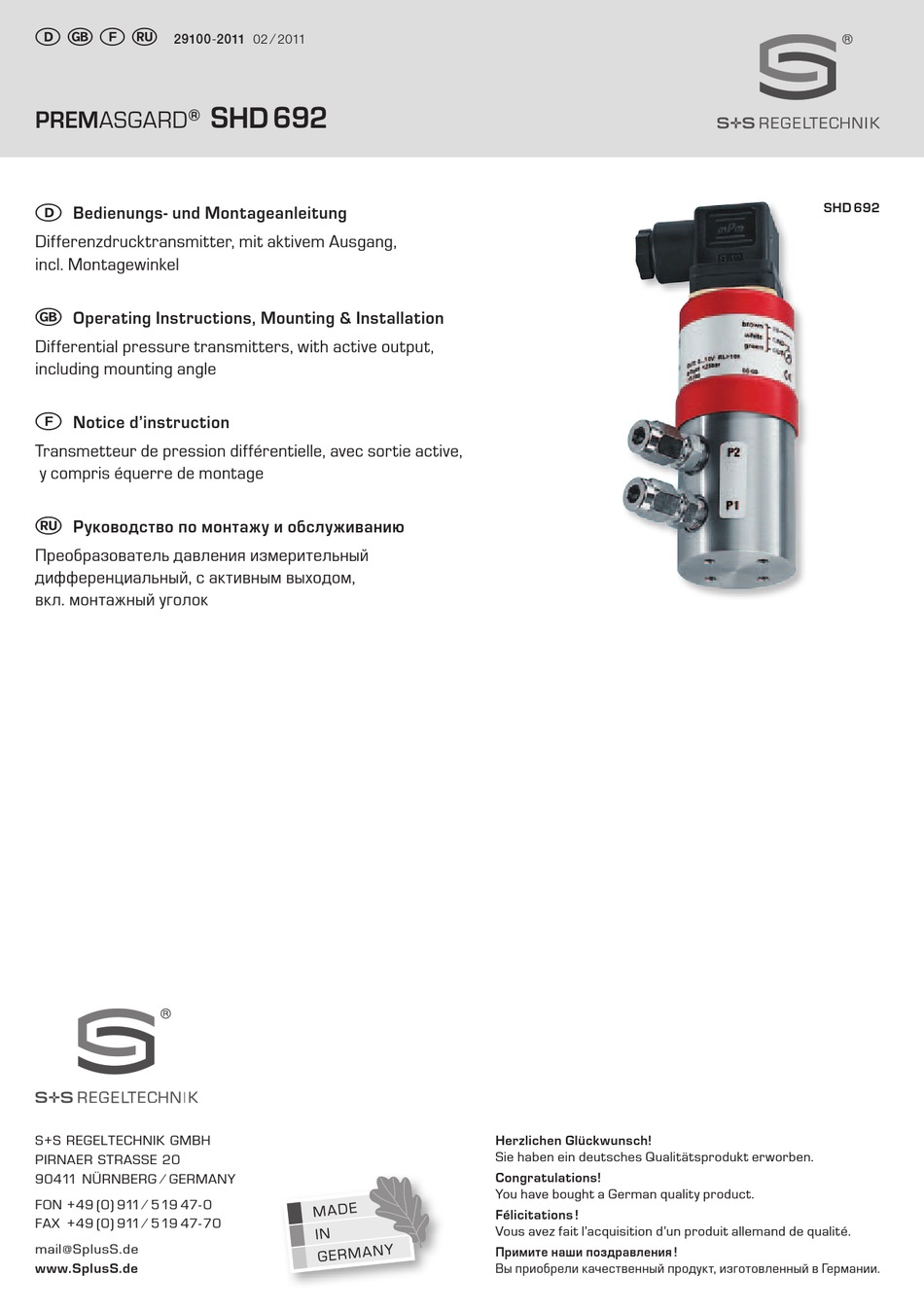

- Page 1 Transmetteur de pression différentielle, avec sortie active, y compris équerre de montage Руководство по монтажу и обслуживанию Преобразователь давления измерительный дифференциальный, с активным выходом, вкл. монтажный уголок S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Page 2 D G F r SHD 692 PREMASGARD ® SHD 692 Montagewinkel Maßzeichnung Maßzeichnung Mounting angle Dimensional drawing Dimensional drawing Équerre de montage Plan coté Plan coté Монтажный уголок Габаритный чертеж Габаритный чертеж...
-
Page 3: Technische Daten
® PREMASGARD SHD 692 Der Druckfühler ⁄ Druckdifferenzfühler PREMASGARD ® SHD-692 dient zur Messung SHD 692 Anschlussbild von Drücken in gasförmigen und flüssigen Medien. Er wandelt die Messgröße in ein Normsignal von 0 -10 V um, mit Prozessanschluss 2 x G 1 ⁄ 8 - 27 NPT Innengewinde. Einsatz findet der Differenzdrucktransmitter PREMASGARD ®... -
Page 4: Montage Und Installation
Montage und Installation ® ACHTUNG PREMASGARD SHD 692 Bevor Sie den Druckwächter in Betrieb nehmen, lesen Sie die Be- – Mit Nullpunkt-Potentiometer (weiss verlackt, Fig. 2) Nullpunkt- dienungsanleitung sorgfältig durch. Bei Schäden, die durch Nicht- Ausgangssignal einstellen. beachtung dieser Anleitung, bei unsachgemässer Behandlung oder –... -
Page 5: Wichtige Hinweise
Wichtige Hinweise Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“ (ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“. Außerdem sind folgende Punkte zu beachten: – Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten! –... -
Page 6: Technical Data
® PREMASGARD SHD 692 The pressure sensor ⁄ differential pressure sensor PREMASGARD ® SHD- 692 is used SHD 692 Connecting diagram for pressure measurement in gaseous and liquid media. It converts the measurand into standard signals of 0 -10 V. Process connection is 2 x 1 ⁄ 8" - 27 NPT internal thread. -
Page 7: Factory Setting
Mounting and Installation ® ATTENTION specific to PREMASGARD SHD 692 Carefully read the operating instructions before you put pressure mo- – Adjust zero point output signal at zero point potentiometer nitor into operation. In case of damages arising from non-observance (lacquer sealed white, Fig. 2). of these instructions, from improper handling or treatment, or due to –... - Page 8 General notes Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical and Electronics Industry“ (ZVEI conditions) including supplementary clause “Extended Retention of Title“ apply as the exclusive terms and conditions. In additionIn addition, the following points are to be observed: –...
-
Page 9: Caractéristiques Techniques
® PREMASGARD SHD 692 La sonde de pression ⁄ la sonde de différence de pression PREMASGARD ® SHD - 692 SHD 692 Schéma de raccordement sert à la mesure de pressions en milieux gazeux et liquides. Elle convertit la grandeur de mesure en un signal normalisé de 0 -10 V, raccordement process avec taraudage NPT 2 x G1 ⁄... -
Page 10: Montage Et Installation
Montage et installation ® ATTENTION ! Consignes pour PREMASGARD SHD 692 Avant de mettre le contrôleur de pression en service, veuillez lire soigneuse- – Régler le point zéro du signal de sortie avec le potentiomètre de zéro ment cette notice d’instruction. En cas de dommages dus au non-respect des (laqué... - Page 11 Généralités Seules les CGV de la société S+S, les « Conditions générales de livraison du ZVEI pour produits et prestations de l’industrie électronique » ainsi que la clause complémentaire « Réserve de propriété étendue » s’appliquent à toutes les relations commerciales entre la société S+S et ses clients. Il convient en outre de respecter les points suivants : –...
-
Page 12: Технические Данные
® PREMASGARD SHD 692 Измерительные преобразователи давления PREMASGARD ® SHD -692 предназна- SHD 692 Схема соединения чены для измерения и дифференциального давления в газообразных и жидких средах. Измеренные величины преобразуются в сигналы 0 - 10 В. Монтаж - 2 x G 1 ⁄ 8 - 27 NPT, резьба внутренняя. Находит применение в трубопроводах и гидрав- 24V AC / 18-33V DC лических... -
Page 13: Монтаж И Подключение
Монтаж и подключение ® ВАЖНЫЕ ЗАМЕЧАНИЯ ДЛЯ PREMASGARD SHD 692 Перед первым включением реле контроля давления внимательно – Потенциометром настройки нуля (покрыт белым лаком, Рис. 2) прочитайте руководство по обслуживанию. В случае повреждений, настроить выходной сигнал для нулевого положения. ставших следствием несоблюдения приведенных в руководстве указаний, –... - Page 14 Указания к продуктам В качестве Общих Коммерческих Условий имеют силу исключительно наши Условия, а также действительные «Общие условия поставки продукции и услуг для электрической промышленности» (ZVEI) включая дополнительную статью «Расширенное сохранение прав собственности». Помимо этого, следует учитывать следующие положения: – Перед установкой и вводом в эксплуатацию следует прочитать данное руководство; должны быть учтены все приведенные в нем указания! –...
- Page 15 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 16 D G F r SHD 692 PREMASGARD ® ...
