Integra RUBIN HYZ Mounting And Operating Instructions

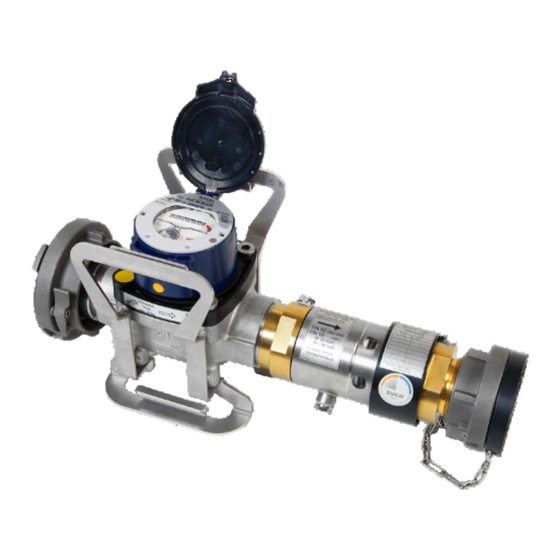

Hydrant meter for metering cold potable water or clean non-potable water at a temperature of up to 50 c (svgw 30 c).
Hide thumbs
Table of Contents

  • RUBIN HYZ Hydrant Meter RUBIN HYZ ST, RUBIN HYZ RS Hydrantenzähler zur Erfassung von Kaltem Trinkwasser oder Sauberem Brauchwasser bis 50°C (SVGW 30°C).

  • Hydrantenzähler RUBIN HYZ, RUBIN HYZ ST, RUBIN HYZ RS
    • Sécurité
    • Description du Produit
    • Montage
    • Opération Et Fonctionnement
    • Entretien Et Maintenance
    • Dérangement Et Signalisation D'erreurs
    • Mise Hors Service Et Élimination
    • Données Techniques
    • Annexe
