- Page 1 HOME FIBRE OPT-RX DT OPT-RX DT QUATTRO ISTRUZIONI PER L’USO OPERATING INSTRUCTIONS...
-
Page 2: Avvertenze Per La Sicurezza
1. AVVERTENZE PER LA SICUREZZA L’installazione del prodotto deve essere eseguita da personale qualificato in conformità alle leggi e normative locali sulla sicurezza e nel rispetto del D.M. 37/08 (D.M. 22 gennaio 2008 n°37) e dei successivi aggiornamenti. L’utilizzo del prodotto deve avvenire nel pieno rispetto delle istruzioni d’uso contenute nel presente manuale. -
Page 3: Descrizione Del Prodotto
2. DESCRIZIONE DEL PRODOTTO Il ricevitore OPT-RX DT converte il segnale ottico in ingresso in 4 uscite universali mettendo quindi a disposizione di 4 diversi utenti il segnale TV e SAT con tutti i servizi e contenuti offerti dai broadcaster, come se fossero direttamente connessi alla propria antenna e parabola. Il prodotto è... - Page 4 3.2 Alimentazione OPT-RX DT: collegare il prodotto alla rete elettrica utilizzando il cavo di alimentazione del prodotto. OPT-RX DT QUATTRO: telealimentare il prodotto tramite le uscite SAT. 3.3 Collegamento fibra ottica ATTENZIONE: Non è possibile effettuare un collegamento ottico diretto tra OPT- TX DT e i ricevitori OPT-RX DT e OPT-RX DT QUATTRO.
- Page 5 Il livello dei segnali FM e DAB deve essere di 10dB inferiore ai segnali DVB-T. 5. ESEMPI TIPICI DI IMPIANTO Alcuni schemi di esempio sono disponibili nelle ultime pagine del manuale e nel sito www.fracarro.com 6. SPECIFICHE TECNICHE OPT-RX DT...
- Page 6 Potenza consumata Temperatura di lavoro °C -5 ÷ +50 Segnalazioni luminose Led verde di alimentazione Dimensioni 250x125x50 OPT-RX DT QUATTRO Codice Fracarro 270695 Ingresso Ottico n.° 1 SC/APC Uscite RF n.° 5 (4 SAT + 1 TV) INGRESSO Ottico Connettore Ottico SC/APC Lunghezza d’onda...
-
Page 7: Safety Warnings
1. SAFETY WARNINGS The product must be installed by a qualified engineer, according to the local safety standards and regulations. The product is classified as Class II, in accordance with EN 60065, and for this reason it doesn’t need to be connected to the protective earth (PE) of the mains supply. Installation warnings •... -
Page 8: Product Description

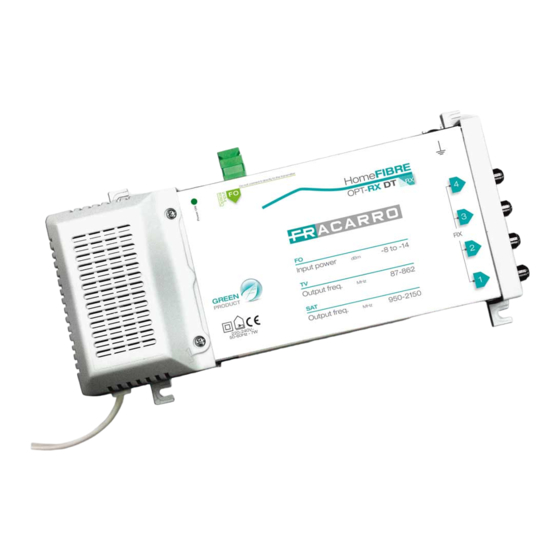

2. PRODUCT DESCRIPTION The OPT-RX DT receiver converts the incoming optical signal into 4 universal outputs, therefore enabling the TV and SAT signal to be available for 4 different users, with all the services and products offered by the broadcaster, as if they were directly connected to an independant aerial or dish. The product is equipped with power supply and should be connected to the mains via its power cord. - Page 9 3.2 Power supply OPT-RX DT: connect the product to the mains via its power cord. OPT-RX DT QUATTRO: the power supply is provided via SAT outputs. 3.3 Fibre optic connection ATTENTION: Direct connections are not allowed between the OPT-TX DT and OPT-RX DT/ OPT-RX DT QUATTRO, unless the correct line optical attenuators are used, because the maximum input power into the receivers can not exceed -8dBm.
- Page 10 The FM and DAB signal levels must be 10dB lower than DVB-T. 5. TYPICAL INSTALLATION EXAMPLES Some example diagrams are available at the end of the manual and on the website www.fracarro.com 6. TECHNICAL SPECIFICATIONS OPT-RX DT Fracarro code 270693 Optical input 1 SC/APC RF outputs 4 (TERR + SAT)
- Page 11 -5 to +50 LED information Power on green led Dimensions L x H x W 250 x 125 x 50 OPT-RX DT QUATTRO Fracarro code 270695 Optical input 1 SC/APC RF outputs 5 (4 SAT + 1 TV) OPTICAL INPUT...
- Page 12 ESEMPI TIPICI DI IMPIANTO APPLICATION EXAMPLE Attenzione: • l’indicazione delle antenne, del centralino o eventuali preamplificatori riportati negli schemi è puramente indicativa in quanto la scelta dipende esclusivamente dalla tipologia del segnale ricevuto nella zona di realizzazione dell’impianto. • I livelli alle prese dipendono dai segnali trasmessi e dal livello ottico in ingresso all’OPT-RX DT (vedi capitolo 4).
- Page 13 Schema 1 calata, 10 piani Scheme 1 trunk line, 10 floors...
- Page 14 Schema 2 posizioni orbitali + DVB-T Scheme 2 orbital positions + DVB-T...
- Page 15 Schema Radiale 1TX 16div-opzione Star distribution system 1 TX split into 16 RO120N BLV6F SIGMA 6HD UX-QT FM OMNI AZO120N MBJ2356 TEST -20dB OPT-TX DT OPT-TX DT +7.5dBm opt VOV4 -0.3dBm opt VOV4 VOV4 -8.1dBm opt -8.1dBm opt OPT-RX DT OPT-RX DT OPT-RX DT OPT-RX DT...
- Page 16 Garantito da/ Guaranteed by/ Garanti par/ Garantizado por/ Garantido por/ Garantiert durch/ Zajamčena od/ Garantirano od/ Garantovano od/ Gwarantowane przez / Εγγυημένο από/ Гарантировано Fracarro Radioindustrie S.p.A., Via Cazzaro n. 3, 31033 Castelfranco Veneto (Tv) – Italy 199 118 078 - supportotecnico@fracarro.com Assistenza Italia Fracarro Radioindustrie S.p.A.
