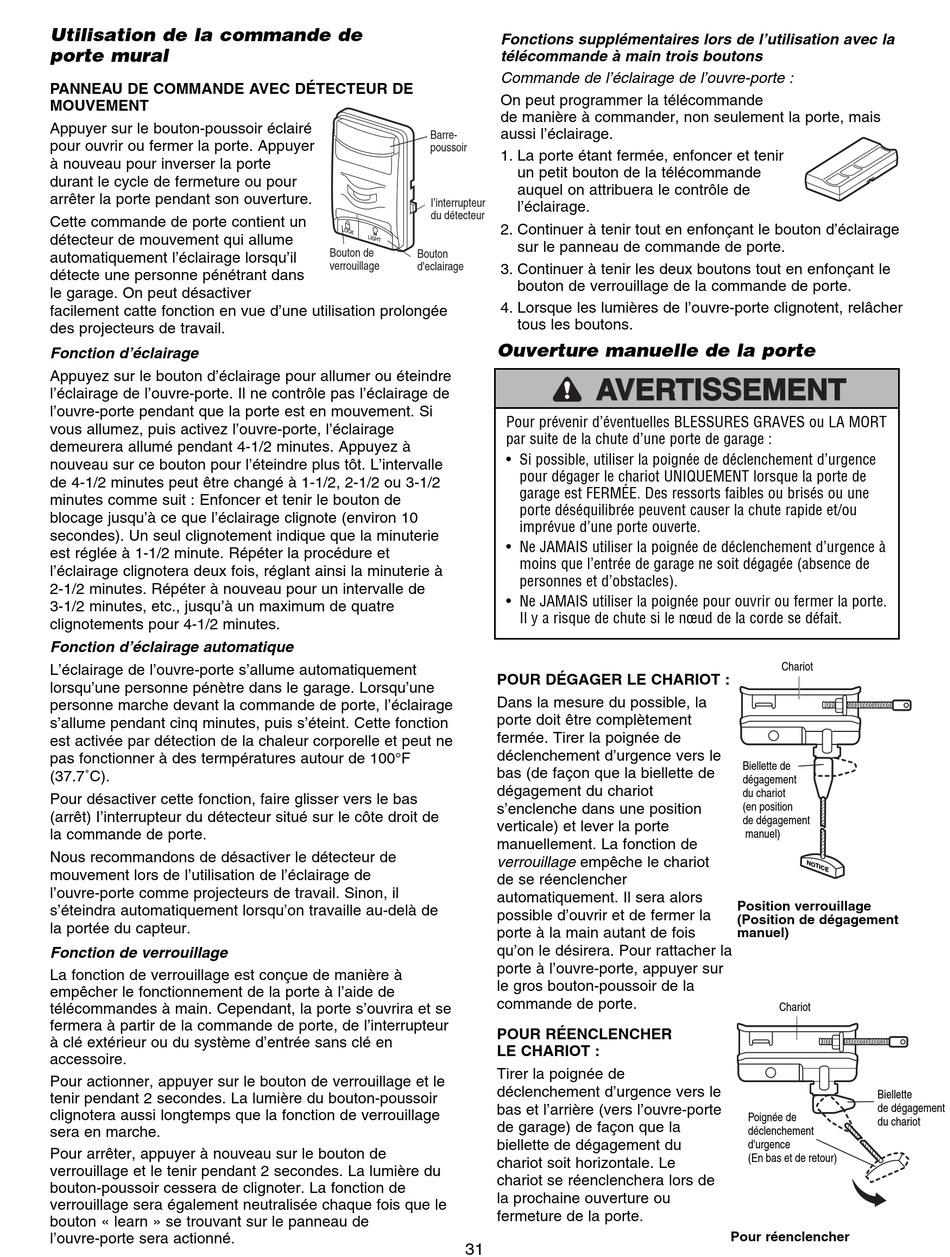

Utilisation De La Commande De Porte Murale; Ouverture Manuelle De La Porte - Chamberlain Power Drive Security+ PD752CDS Owner's Manual

Utilisation de la commande de
porte mural
PANNEAU DE COMMANDE AVEC DÉTECTEUR DE
MOUVEMENT
Appuyer sur le bouton-poussoir éclairé
pour ouvrir ou fermer la porte. Appuyer
à nouveau pour inverser la porte
durant le cycle de fermeture ou pour
arrêter la porte pendant son ouverture.
Cette commande de porte contient un
détecteur de mouvement qui allume
automatiquement l'éclairage lorsqu'il
détecte une personne pénétrant dans
le garage. On peut désactiver
facilement catte fonction en vue d'une utilisation prolongée
des projecteurs de travail.
Fonction d'éclairage
Appuyez sur le bouton d'éclairage pour allumer ou éteindre
l'éclairage de l'ouvre-porte. Il ne contrôle pas l'éclairage de
l'ouvre-porte pendant que la porte est en mouvement. Si
vous allumez, puis activez l'ouvre-porte, l'éclairage
demeurera allumé pendant 4-1/2 minutes. Appuyez à
nouveau sur ce bouton pour l'éteindre plus tôt. L'intervalle
de 4-1/2 minutes peut être changé à 1-1/2, 2-1/2 ou 3-1/2
minutes comme suit : Enfoncer et tenir le bouton de
blocage jusqu'à ce que l'éclairage clignote (environ 10
secondes). Un seul clignotement indique que la minuterie
est réglée à 1-1/2 minute. Répéter la procédure et
l'éclairage clignotera deux fois, réglant ainsi la minuterie à
2-1/2 minutes. Répéter à nouveau pour un intervalle de
3-1/2 minutes, etc., jusqu'à un maximum de quatre
clignotements pour 4-1/2 minutes.
Fonction d'éclairage automatique
L'éclairage de l'ouvre-porte s'allume automatiquement
lorsqu'une personne pénètre dans le garage. Lorsqu'une
personne marche devant la commande de porte, l'éclairage
s'allume pendant cinq minutes, puis s'éteint. Cette fonction
est activée par détection de la chaleur corporelle et peut ne
pas fonctionner à des termpératures autour de 100°F
(37.7˚C).
Pour désactiver cette fonction, faire glisser vers le bas
(arrêt) I'interrupteur du détecteur situé sur le côte droit de
la commande de porte.
Nous recommandons de désactiver le détecteur de
mouvement lors de l'utilisation de l'éclairage de
l'ouvre-porte comme projecteurs de travail. Sinon, il
s'éteindra automatiquement lorsqu'on travaille au-delà de
la portée du capteur.
Fonction de verrouillage
La fonction de verrouillage est conçue de manière à
empêcher le fonctionnement de la porte à l'aide de
télécommandes à main. Cependant, la porte s'ouvrira et se
fermera à partir de la commande de porte, de l'interrupteur
à clé extérieur ou du système d'entrée sans clé en
accessoire.
Pour actionner, appuyer sur le bouton de verrouillage et le
tenir pendant 2 secondes. La lumière du bouton-poussoir
clignotera aussi longtemps que la fonction de verrouillage
sera en marche.
Pour arrêter, appuyer à nouveau sur le bouton de
verrouillage et le tenir pendant 2 secondes. La lumière du
bouton-poussoir cessera de clignoter. La fonction de
verrouillage sera également neutralisée chaque fois que le
bouton « learn » se trouvant sur le panneau de
l'ouvre-porte sera actionné.
Fonctions supplémentaires lors de l'utilisation avec la
télécommande à main trois boutons
Commande de l'éclairage de l'ouvre-porte :
On peut programmer la télécommande
de manière à commander, non seulement la porte, mais
aussi l'éclairage.
Barre-
poussoir
1. La porte étant fermée, enfoncer et tenir
I'interrupteur
du détecteur
2. Continuer à tenir tout en enfonçant le bouton d'éclairage
Bouton de
Bouton
verrouillage d'eclairage
3. Continuer à tenir les deux boutons tout en enfonçant le
4. Lorsque les lumières de l'ouvre-porte clignotent, relâcher

Ouverture manuelle de la porte

Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT
par suite de la chute d'une porte de garage :
AVERTISSEMENT
• Si possible, utiliser la poignée de déclenchement d'urgence
ATTENTION
• Ne JAMAIS utiliser la poignée de déclenchement d'urgence à
• Ne JAMAIS utiliser la poignée pour ouvrir ou fermer la porte.
POUR DÉGAGER LE CHARIOT :
Dans la mesure du possible, la
porte doit être complètement
fermée. Tirer la poignée de
déclenchement d'urgence vers le
bas (de façon que la biellette de
dégagement du chariot
s'enclenche dans une position
verticale) et lever la porte
manuellement. La fonction de
verrouillage empêche le chariot
de se réenclencher
automatiquement. Il sera alors
possible d'ouvrir et de fermer la
porte à la main autant de fois
qu'on le désirera. Pour rattacher la
porte à l'ouvre-porte, appuyer sur
le gros bouton-poussoir de la
commande de porte.
POUR RÉENCLENCHER
LE CHARIOT :
Tirer la poignée de
déclenchement d'urgence vers le
bas et l'arrière (vers l'ouvre-porte
de garage) de façon que la
biellette de dégagement du
chariot soit horizontale. Le
chariot se réenclenchera lors de
la prochaine ouverture ou
fermeture de la porte.
31
un petit bouton de la télécommande
auquel on attribuera le contrôle de
l'éclairage.
sur le panneau de commande de porte.
bouton de verrouillage de la commande de porte.
tous les boutons.
AVERTISSEMENT AVERTISSEMENT
pour dégager le chariot UNIQUEMENT lorsque la porte de
garage est FERMÉE. Des ressorts faibles ou brisés ou une
porte déséquilibrée peuvent causer la chute rapide et/ou
imprévue d'une porte ouverte.
moins que l'entrée de garage ne soit dégagée (absence de
personnes et d'obstacles).
Il y a risque de chute si le nœud de la corde se défait.
AVERTIS
AVERTIS
Chariot
Biellette de
dégagement
du chariot
(en position
de dégagement
manuel)
Position verrouillage
(Position de dégagement
manuel)
Chariot
Biellette
de dégagement
Poignée de
du chariot
déclenchement
d'urgence
(En bas et de retour)
Pour réenclencher
