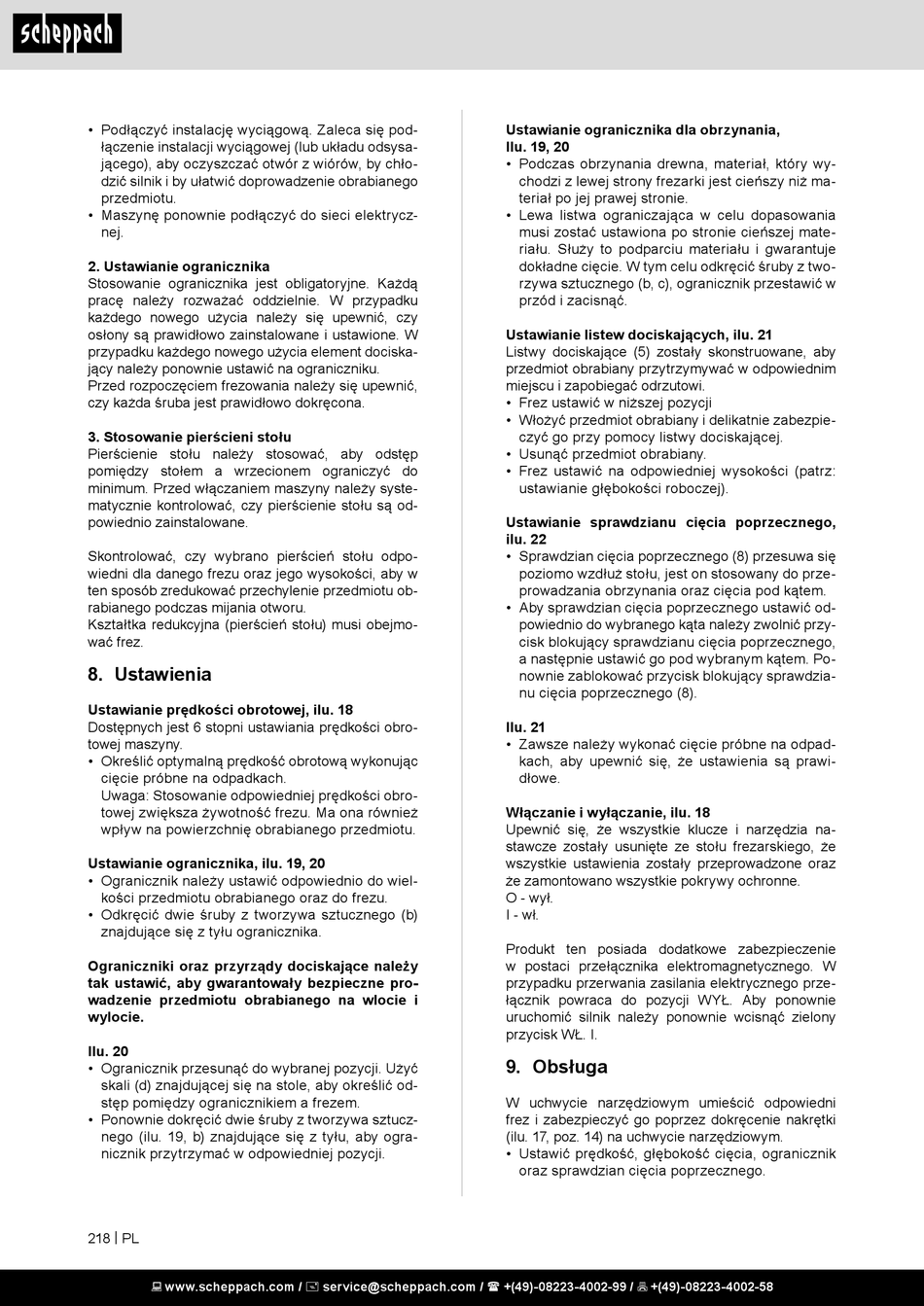

• Podłączyć instalację wyciągową. Zaleca się pod-
łączenie instalacji wyciągowej (lub układu odsysa-
jącego), aby oczyszczać otwór z wiórów, by chło-
dzić silnik i by ułatwić doprowadzenie obrabianego
przedmiotu.
• Maszynę ponownie podłączyć do sieci elektrycz-
nej.
2. Ustawianie ogranicznika
Stosowanie ogranicznika jest obligatoryjne. Każdą
pracę należy rozważać oddzielnie. W przypadku
każdego nowego użycia należy się upewnić, czy
osłony są prawidłowo zainstalowane i ustawione. W
przypadku każdego nowego użycia element dociska-
jący należy ponownie ustawić na ograniczniku.
Przed rozpoczęciem frezowania należy się upewnić,
czy każda śruba jest prawidłowo dokręcona.
3. Stosowanie pierścieni stołu
Pierścienie stołu należy stosować, aby odstęp
pomiędzy stołem a wrzecionem ograniczyć do
minimum. Przed włączaniem maszyny należy syste-
matycznie kontrolować, czy pierścienie stołu są od-
powiednio zainstalowane.
Skontrolować, czy wybrano pierścień stołu odpo-
wiedni dla danego frezu oraz jego wysokości, aby w
ten sposób zredukować przechylenie przedmiotu ob-
rabianego podczas mijania otworu.
Kształtka redukcyjna (pierścień stołu) musi obejmo-
wać frez.

8. Ustawienia

Ustawianie prędkości obrotowej, ilu. 18
Dostępnych jest 6 stopni ustawiania prędkości obro-
towej maszyny.
• Określić optymalną prędkość obrotową wykonując
cięcie próbne na odpadkach.
Uwaga: Stosowanie odpowiedniej prędkości obro-
towej zwiększa żywotność frezu. Ma ona również
wpływ na powierzchnię obrabianego przedmiotu.
Ustawianie ogranicznika, ilu. 19, 20
• Ogranicznik należy ustawić odpowiednio do wiel-
kości przedmiotu obrabianego oraz do frezu.
• Odkręcić dwie śruby z tworzywa sztucznego (b)
znajdujące się z tyłu ogranicznika.
Ograniczniki oraz przyrządy dociskające należy
tak ustawić, aby gwarantowały bezpieczne pro-
wadzenie przedmiotu obrabianego na wlocie i
wylocie.
Ilu. 20
• Ogranicznik przesunąć do wybranej pozycji. Użyć
skali (d) znajdującej się na stole, aby określić od-
stęp pomiędzy ogranicznikiem a frezem.
• Ponownie dokręcić dwie śruby z tworzywa sztucz-
nego (ilu. 19, b) znajdujące się z tyłu, aby ogra-
nicznik przytrzymać w odpowiedniej pozycji.
218 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Ustawianie ogranicznika dla obrzynania,
Ilu. 19, 20
• Podczas obrzynania drewna, materiał, który wy-
chodzi z lewej strony frezarki jest cieńszy niż ma-
teriał po jej prawej stronie.
• Lewa listwa ograniczająca w celu dopasowania
musi zostać ustawiona po stronie cieńszej mate-
riału. Służy to podparciu materiału i gwarantuje
dokładne cięcie. W tym celu odkręcić śruby z two-
rzywa sztucznego (b, c), ogranicznik przestawić w
przód i zacisnąć.
Ustawianie listew dociskających, ilu. 21
Listwy dociskające (5) zostały skonstruowane, aby
przedmiot obrabiany przytrzymywać w odpowiednim
miejscu i zapobiegać odrzutowi.
• Frez ustawić w niższej pozycji
• Włożyć przedmiot obrabiany i delikatnie zabezpie-
czyć go przy pomocy listwy dociskającej.
• Usunąć przedmiot obrabiany.
• Frez ustawić na odpowiedniej wysokości (patrz:
ustawianie głębokości roboczej).
Ustawianie sprawdzianu cięcia poprzecznego,
ilu. 22
• Sprawdzian cięcia poprzecznego (8) przesuwa się
poziomo wzdłuż stołu, jest on stosowany do prze-
prowadzania obrzynania oraz cięcia pod kątem.
• Aby sprawdzian cięcia poprzecznego ustawić od-
powiednio do wybranego kąta należy zwolnić przy-
cisk blokujący sprawdzianu cięcia poprzecznego,
a następnie ustawić go pod wybranym kątem. Po-
nownie zablokować przycisk blokujący sprawdzia-
nu cięcia poprzecznego (8).
Ilu. 21
• Zawsze należy wykonać cięcie próbne na odpad-
kach, aby upewnić się, że ustawienia są prawi-
dłowe.
Włączanie i wyłączanie, ilu. 18
Upewnić się, że wszystkie klucze i narzędzia na-
stawcze zostały usunięte ze stołu frezarskiego, że
wszystkie ustawienia zostały przeprowadzone oraz
że zamontowano wszystkie pokrywy ochronne.
O - wył.
I - wł.
Produkt ten posiada dodatkowe zabezpieczenie
w postaci przełącznika elektromagnetycznego. W
przypadku przerwania zasilania elektrycznego prze-
łącznik powraca do pozycji WYŁ. Aby ponownie
uruchomić silnik należy ponownie wcisnąć zielony
przycisk WŁ. I.
9. Obsługa
W uchwycie narzędziowym umieścić odpowiedni
frez i zabezpieczyć go poprzez dokręcenie nakrętki
(ilu. 17, poz. 14) na uchwycie narzędziowym.
• Ustawić prędkość, głębokość cięcia, ogranicznik
oraz sprawdzian cięcia poprzecznego.
