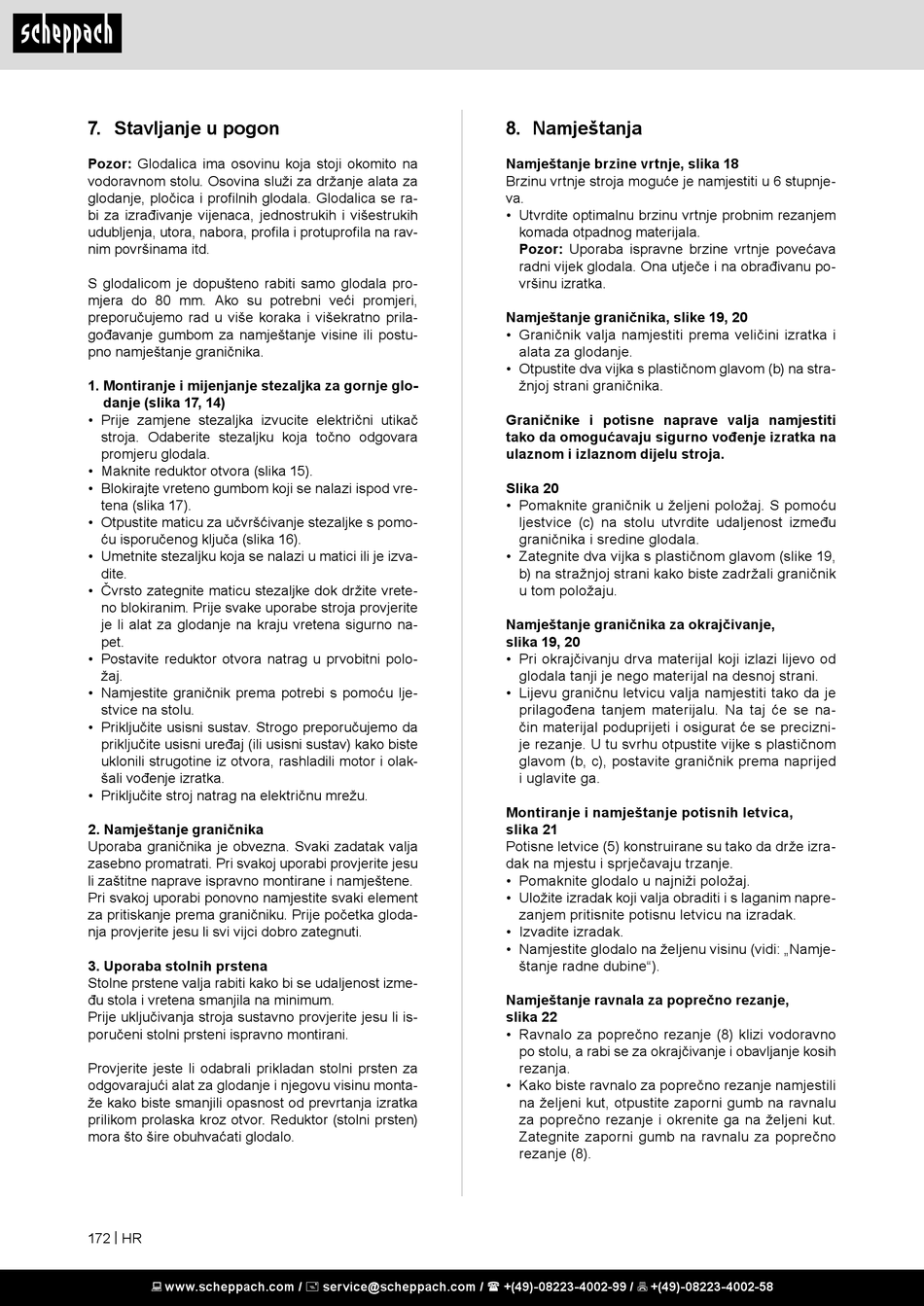

7. Stavljanje u pogon

Pozor: Glodalica ima osovinu koja stoji okomito na
vodoravnom stolu. Osovina služi za držanje alata za
glodanje, pločica i profilnih glodala. Glodalica se ra-
bi za izrađivanje vijenaca, jednostrukih i višestrukih
udubljenja, utora, nabora, profila i protuprofila na rav-
nim površinama itd.
S glodalicom je dopušteno rabiti samo glodala pro-
mjera do 80 mm. Ako su potrebni veći promjeri,
preporučujemo rad u više koraka i višekratno prila-
gođavanje gumbom za namještanje visine ili postu-
pno namještanje graničnika.
1. Montiranje i mijenjanje stezaljka za gornje glo-
danje (slika 17, 14)
• Prije zamjene stezaljka izvucite električni utikač
stroja. Odaberite stezaljku koja točno odgovara
promjeru glodala.
• Maknite reduktor otvora (slika 15).
• Blokirajte vreteno gumbom koji se nalazi ispod vre-
tena (slika 17).
• Otpustite maticu za učvršćivanje stezaljke s pomo-
ću isporučenog ključa (slika 16).
• Umetnite stezaljku koja se nalazi u matici ili je izva-
dite.
• Čvrsto zategnite maticu stezaljke dok držite vrete-
no blokiranim. Prije svake uporabe stroja provjerite
je li alat za glodanje na kraju vretena sigurno na-
pet.
• Postavite reduktor otvora natrag u prvobitni polo-
žaj.
• Namjestite graničnik prema potrebi s pomoću lje-
stvice na stolu.
• Priključite usisni sustav. Strogo preporučujemo da
priključite usisni uređaj (ili usisni sustav) kako biste
uklonili strugotine iz otvora, rashladili motor i olak-
šali vođenje izratka.
• Priključite stroj natrag na električnu mrežu.
2. Namještanje graničnika
Uporaba graničnika je obvezna. Svaki zadatak valja
zasebno promatrati. Pri svakoj uporabi provjerite jesu
li zaštitne naprave ispravno montirane i namještene.
Pri svakoj uporabi ponovno namjestite svaki element
za pritiskanje prema graničniku. Prije početka gloda-
nja provjerite jesu li svi vijci dobro zategnuti.
3. Uporaba stolnih prstena
Stolne prstene valja rabiti kako bi se udaljenost izme-
đu stola i vretena smanjila na minimum.
Prije uključivanja stroja sustavno provjerite jesu li is-
poručeni stolni prsteni ispravno montirani.
Provjerite jeste li odabrali prikladan stolni prsten za
odgovarajući alat za glodanje i njegovu visinu monta-
že kako biste smanjili opasnost od prevrtanja izratka
prilikom prolaska kroz otvor. Reduktor (stolni prsten)
mora što šire obuhvaćati glodalo.
172 | HR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8. Namještanja
Namještanje brzine vrtnje, slika 18
Brzinu vrtnje stroja moguće je namjestiti u 6 stupnje-
va.
• Utvrdite optimalnu brzinu vrtnje probnim rezanjem
komada otpadnog materijala.
Pozor: Uporaba ispravne brzine vrtnje povećava
radni vijek glodala. Ona utječe i na obrađivanu po-
vršinu izratka.
Namještanje graničnika, slike 19, 20
• Graničnik valja namjestiti prema veličini izratka i
alata za glodanje.
• Otpustite dva vijka s plastičnom glavom (b) na stra-
žnjoj strani graničnika.
Graničnike i potisne naprave valja namjestiti
tako da omogućavaju sigurno vođenje izratka na
ulaznom i izlaznom dijelu stroja.
Slika 20
• Pomaknite graničnik u željeni položaj. S pomoću
ljestvice (c) na stolu utvrdite udaljenost između
graničnika i sredine glodala.
• Zategnite dva vijka s plastičnom glavom (slike 19,
b) na stražnjoj strani kako biste zadržali graničnik
u tom položaju.
Namještanje graničnika za okrajčivanje,
slika 19, 20
• Pri okrajčivanju drva materijal koji izlazi lijevo od
glodala tanji je nego materijal na desnoj strani.
• Lijevu graničnu letvicu valja namjestiti tako da je
prilagođena tanjem materijalu. Na taj će se na-
čin materijal poduprijeti i osigurat će se precizni-
je rezanje. U tu svrhu otpustite vijke s plastičnom
glavom (b, c), postavite graničnik prema naprijed
i uglavite ga.
Montiranje i namještanje potisnih letvica,
slika 21
Potisne letvice (5) konstruirane su tako da drže izra-
dak na mjestu i sprječavaju trzanje.
• Pomaknite glodalo u najniži položaj.
• Uložite izradak koji valja obraditi i s laganim napre-
zanjem pritisnite potisnu letvicu na izradak.
• Izvadite izradak.
• Namjestite glodalo na željenu visinu (vidi: „Namje-
štanje radne dubine").
Namještanje ravnala za poprečno rezanje,
slika 22
• Ravnalo za poprečno rezanje (8) klizi vodoravno
po stolu, a rabi se za okrajčivanje i obavljanje kosih
rezanja.
• Kako biste ravnalo za poprečno rezanje namjestili
na željeni kut, otpustite zaporni gumb na ravnalu
za poprečno rezanje i okrenite ga na željeni kut.
Zategnite zaporni gumb na ravnalu za poprečno
rezanje (8).
