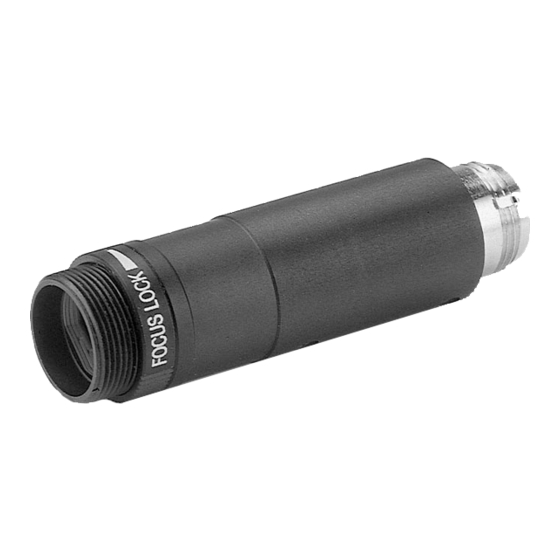

Elmo UN43H Operation Manual

エルモマイクロカメラヘッド取扱説明書
形名
ＵＮ４３Ｈ
このたびはエルモマイクロカメラヘッドU N 4 3 H をお買いあげいただき、まことにあり
がとうございます。
お求めのマイクロカメラヘッドおよび別売のカメラコントロールユニットC C 4 3 1 を安
全に正しく使っていただくために、お使いになる前に「取扱説明書」をよくお読みく
ださい。お読みになった後はいつでも手元においてご使用ください。
安 全 上 の ご 注 意 安 全 上 の ご 注 意
安 全 上 の ご 注 意 安 全 上 の ご 注 意 安 全 上 の ご 注 意
カメラコントロールユニット CC431 の取扱説明書の中「安全上のご注意」を読
み、記載事項をお守りください。
１．使用・設置上のお願い
● カメラコントロールユニットC C 4 3 1 に接
続して使用してください。
● 取扱はていねいに
落下させたり強い衝撃や振動を与えないで
ください。故障の原因になります。また、
カメラケーブルは乱暴に取扱わないでくだ
さい。ケーブル断線の恐れがあります。
２．構 成
（１）カメラヘッド ............................................................................................. １
（２）付属品
（ａ）カメラホルダー ............................................................................. １
３． 接続のしかた
カメラ
レンズ
ヘッド
（別売品）
CAMERA
カメラケーブル
（別売品）
＊カメラヘッドをカメラ制御器に接続するときには必ずカメラ制御器の電源を切っ
ておいてください。
免責事項について
● 地震、火災、第三者による行為、その他事故、お客様の故意または過失、誤用、その他異常な条件下での使
用により生じた損害に関して、当社は一切責任を負いません。
● 本製品の使用または使用不能から生ずる付随的な損害（事業利益の損失・事業の中断・記憶内容の変化・消
失など）に関して、当社は一切責任を負いません。
● 取扱説明書の記載内容を守らないことにより生じた損害に関しては、当社は一切責任を負いません。
● 当社が関与しない接続機器、ソフトウエアとの組み合わせによる誤動作等から生じた損害に関して、当社は
一切責任を負いません。
● お客様ご自身又は権限のない第三者が修理・改造を行った場合に生じた損害に関して、当社は一切責任を負
いません。
● 本製品に関し、いかなる場合も当社の費用負担は本製品の個品価格以内とします。
著作権・肖像権について
お客様がテレビカメラで撮像した画像を権利者に無断で使用、開示、頒布または展示等を行うと著作
権法等に抵触する場合があります。また、著作権の対象となっている画像やファイルの伝送は、著作
権法で許容された範囲内でのご使用に限られますのでご注意ください。
エルモ映像機器保証書
UN43H
形 名
お
ふりがな
名
★
前
お
ご
客
住
所
様
電
市 外
話
保
本 1 年
証
期
体
間
★
住所・店名
ご
販
売
店
株式会社エルモ社
〒467-8567 名古屋市瑞穂区明前町6番14号
本書は、取扱説明書の注意書による正常なご使用で、保証期間中に故障した場合に、本書記載内容にて無料修
理をさせていただくことをお約束するものです。
保証期間中に事故が発生した時には、本書と商品をご持参のうえ、お買い上げの販売店に修理をご依頼ください。
修理の際、弊社の品質基準に適合した再利用部品を使用することがあります。
★印欄に記入のない場合は有効とはなりませんから、必ず記入の有無をご確認ください。本書は再発行いたしま
せんので、紛失しないよう大切に保管してください。
● カメラヘッド・保護キャップの扱いは
カメラヘッドや保護キャップは、乳幼児が触
れないようにしてください。口に含んだり、
誤って飲み込んだりする危険があります。ま
た、保護キャップはカメラヘッドからレンズ
を外したときに、撮像面の保護をしますので
捨てずに保存してください。
CC431（別売品）
カメラ制御器
VIDEO
DC IN 12V
ＤＣ電源
（12V）
様
市 内 番 号 呼
★お買い上げ日
年 月 日から
電話
４．仕 様
撮 像 素 子 1／3インチサイズ IT-CCD
有 効 画 素 水平：768画素 垂直：494画素
有 効 撮 像 サ イ ズ 水平：4.88 mm 垂直：3.66 mm
解 像 度 水平：470TV本以上 垂直：350TV本以上
標 準 被 写 体 照 度 40 lx （F1.6，3000K）
最 低 被 写 体 照 度 3.5 lx （F1.6，3000K）
質 量 9 g
意匠、仕様等は改良のため予告なく変更することがあります。
●
５．オプション（別売品）
詳しくは、お求めの販売店にお問い合わせください。
カメラ制御器
形 名 品 名
CC431 カメラコントロールユニット
カメラケーブル
形 名 長さ（公称値）ｍ 直径ｍｍ
EMC-02H 2 5.0
EMC-03H 3 5.0
EMC-05H 5 5.0
EMC-12H 12 5.0
EMC-20H 20 5.0
EMC-30H 30 5.0
※EMC-54Hは使用できません。
６． 外観図
カメラヘッド
36
19.9
6.6 7.6
2.6
(in air 7.2)
6
9
CCD image plane
修理を依頼される時は
修理を依頼される時は、お買い上げの販売店にご連絡ください。
１．保証期間内でも次の場合には有料修理になります。
（イ）使用上の誤りおよび不当な修理や改造による故障および損傷。
（ロ）お買いあげ後の落下、輸送等による故障および損傷。
（ハ） 火災、天災地変（地震、風水害、落雷等）、塩害、ガス害、異常電圧による故障お
よび損傷。
（ニ）本書の指示がない場合。
（ホ）本書にお買いあげ年月日、お客様名、販売店名の記入のない場合あるいは字句が書
替えられた場合。
（ヘ）消耗部品（ビデオヘッド、サ−マルヘッド，上部シリンダ組立、ベルト類など）の
交換修理。
（ト）各部の点検または定期保守に要する費用。
（チ）車両、船舶に備品として搭載した特殊使用の場合に生じる故障および損傷。
（リ）本製品以外に故障原因がある場合、または改造を要する場合。
２．離島および離島に準ずる遠隔地への出張修理を行った場合には出張に要する実費を申し受
けます。
３．本書は日本国内においてのみ有効です。
修理
修理年月日 修 理 内 容
メモ
年 月 日
年 月 日
＊ この保証書は、本書に明示した期間、条件のもとにおいて無料修理を約束するものです。
したがってこの保証書によって、お客様の法律上の権利を制限するものではありませんの
で、保証期間経過後の修理についてご不明の場合は、お買いあげの販売店にお問合わせく
ださい。
R
本 社 名 古 屋 市 瑞 穂 区 明 前 町 6 番 1 4 号
東 京 支 店 東 京 都 港 区 三 田 3 丁 目 7 番 1 6 号
名 古 屋 支 店 名 古 屋 市 瑞 穂 区 明 前 町 6 番 1 4 号
大 阪 支 店 大 阪 市 中 央 区 東 高 麗 橋 2 番 4 号
九 州 支 店 福岡市博多区冷泉町 2 番 8 号朝日プラザ祇園 2 階
北海道営業所 札幌市中央区北 4 条西 15 丁目 1 番 40 号
仙 台 営 業 所 仙台市青葉区中央 4 丁目 10 番 14 号エノトセーフビル
広 島 営 業 所 広 島 市 中 区 小 町 5 番 8 号 広 島 ド ル チ ェ
URL: http://www.elmo.co.jp
＊所在地電話番号は変更になることがありますのでご了承ください。
＊「 」 「 」は、株式会社エルモ社の登録商標です。
レンズ
形 名 焦点距離ｍｍ Ｆ 値
TT203
3.0
TT1655
5.5
TT2011
11.0
TT3318
18.0
カメラホルダー
4 30
2- φ 3 hloe
14
20
1/4-20UNC
担 当
(052)811-5131 〒 467-8567
(03)3453-6471 〒 108-0073
(052)824-1571 〒 467-8567
(06)6942-3221 〒 540-0039
(092)281-4131 〒 812-0039
(011)631-8636 〒 060-0004
(022)266-3255 〒 980-0021
(082)248-4800 〒 730-0041
2.0
1.6
2.0
3.3
単位 m m
