Instalación en construcciones nuevas
Opción 2: Instalación cuando las vigas del techo están a entre
16 y 24 pulgadas de separación entre sí.

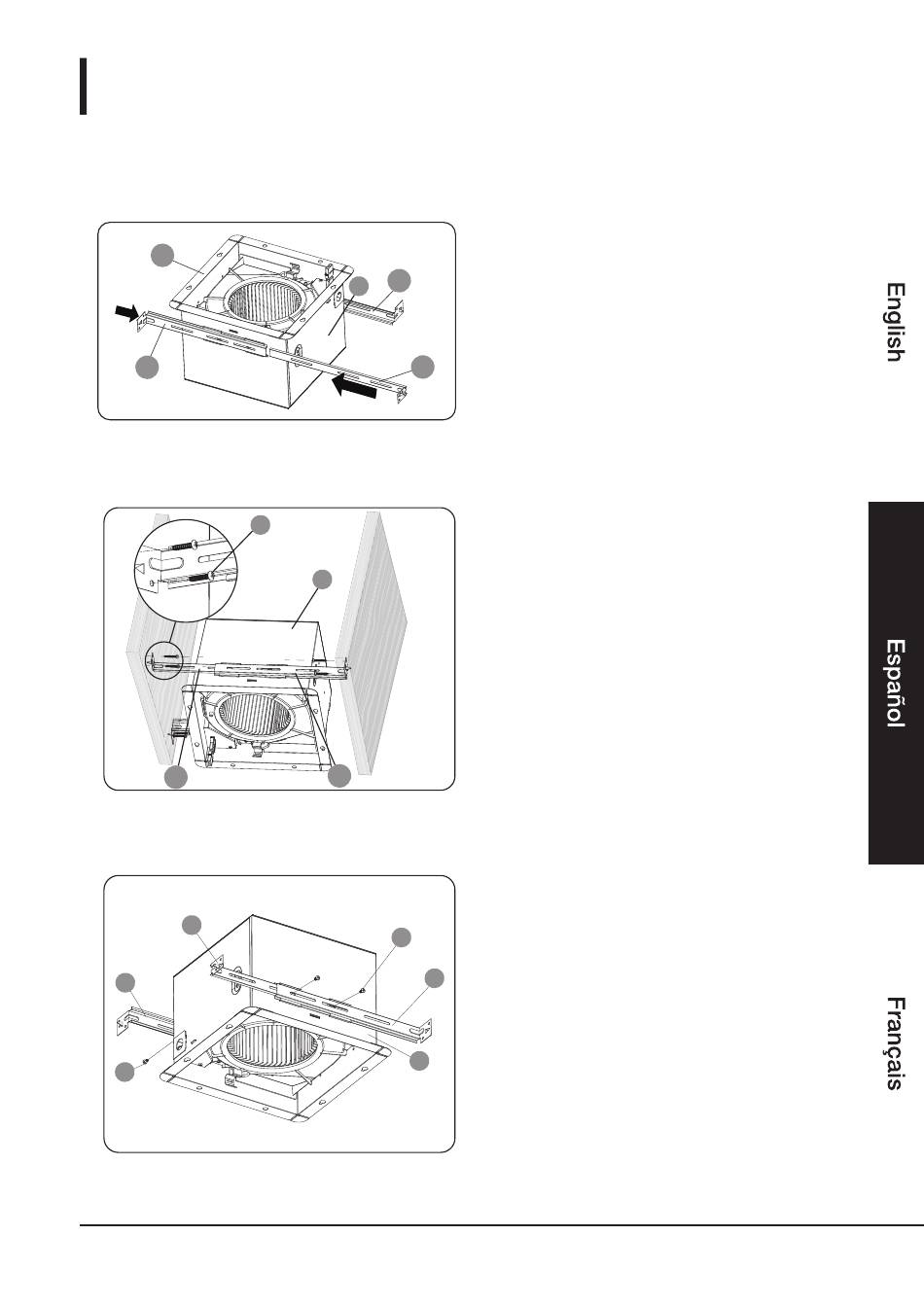

Paso 1: fijación de la carcasa del ventilador a la viga del techo con
soportes de suspensión
A
F
Paso 2: asegure la carcasa del ventilador a la viga del techo
C
G
Paso 3: fijación de los soportes de suspensión a la carcasa del
ventilador
G
E
D
• Inserte el soporte de suspensión (E) hacia la
cubierta de la abrazadera al costado de la
carcasa del ventilador (A) con la brida del
E
A
conector del ducto. Inserte los soportes de
suspensión (F y G) en el lado opuesto de
la carcasa del ventilador (A).
G
• Asegure la carcasa del ventilador (A) a las
vigas y los soportes de suspensión(E, F, G)
usando tornillos para madera (C). Asegúrese
A
de que la brida de la carcasa del
ventilador (A) esté pareja con la parte
inferior de las vigas del techo.
F
• Asegure todos los soportes de
suspensión (E, F, G) a la carcasa del
ventilador (A) usando los tornillos para
D
maquinaria (D). Apriete usando un
F
destornillador phillips.
A
