RadioMaster R86C User Manual

产品特性
通道个数：6通道（PWM）
8通道（SBUS）
频率范围：2400-2483.5Mhz
供电范围：4.5-8.4V
信号格式：D8
输出格式：PWM/SBUS
支持回传：支持回传RSSI
控制距离：大于1km
天线长度：15厘米
尺 寸：45*21.2*12.7毫米
重 量：8克
对频方法
1. 接收机按住BIND按钮，同时接通电源，约等待3秒后接收机LED红灯常亮，等待对频
2. 遥控器多协议高频头选择D8协议，并按下[BIND]选项，接收机红灯闪烁，表示对频成功
3. 遥控器退出[BIND]模式，接收机需重新通电，此时接收机红灯常亮，对频成功
失控保护
1. 接收机通电10秒内，按一次BIND按钮，接收机将保存遥控器当前所有通道值，作为失控保值
2. 接收机通电10秒之后，BIND按钮功能将被停用，以防止飞行时误触更改失控保护设置
RSSI输出
此接收机SBUS输出共计9个通道，为8通道+RSSI输出通道，1-8通道来自遥控器的控制，第9通道
是接收机自身输出的信号强度RSSI值，可由飞控读取并发送至OSD设备显示信号强度

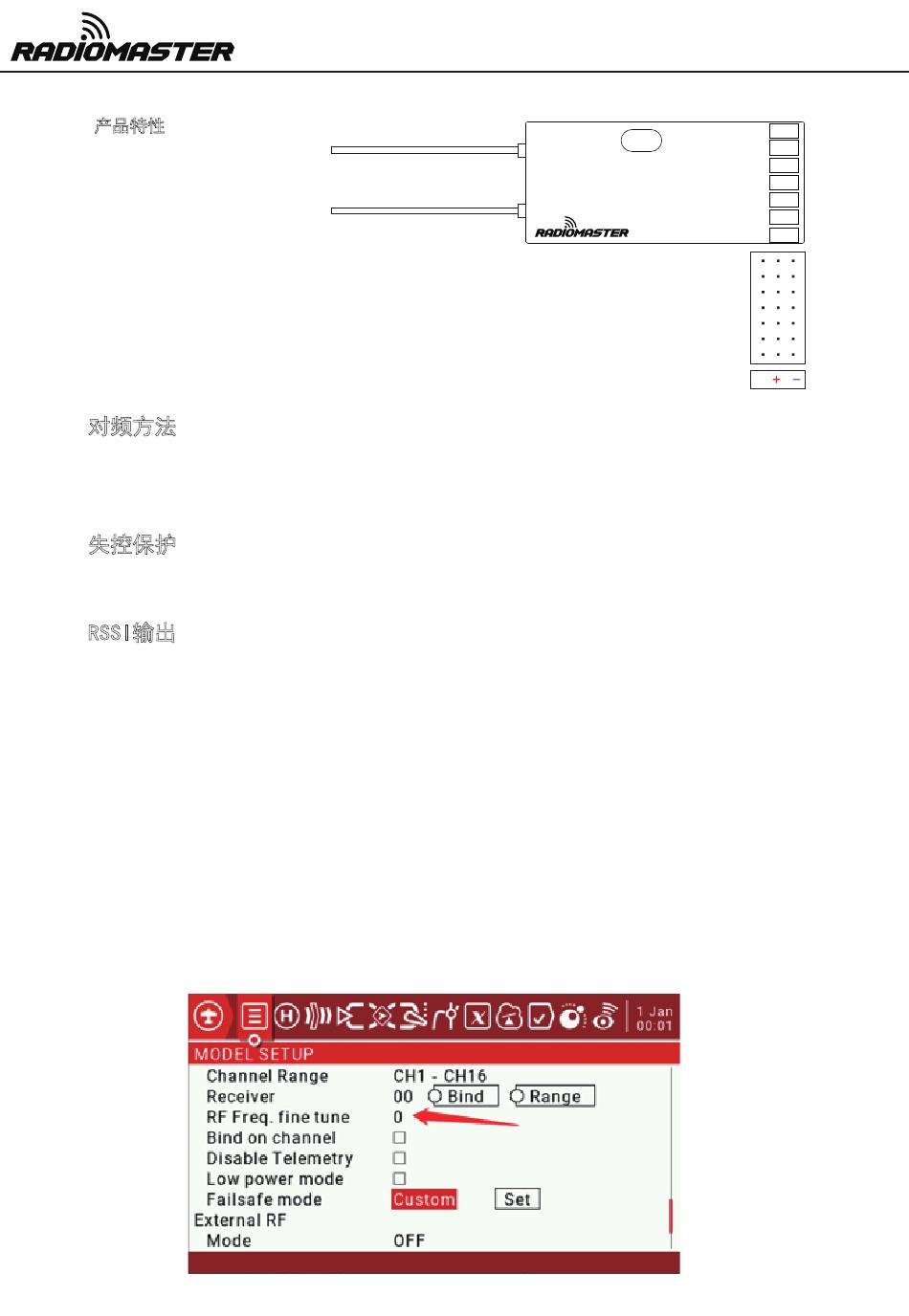

频率微调
***特别注意*** D8和D16协议接收机在正式使用之前，必须使用频率微调功能，消除发射机与接收机
之间的频率误差，才可达到最佳遥控距离与稳定性，具体操作方法如下：
1.将RF Freq.fine tune数值逐渐调低，直到接收机丢失信号，并记录下这个数值(一般为负数)
2.再RF Freq.fine tune数值逐渐调高，直到接收机丢失信号，并记录下这个数值(一般为正数)
3.将这两个数字按此公式计算，得出频率微调中点值，并填写在RF Freq.fine tune参数中
(低位数值+高位数值)÷2=中点值
例如：得到低位数值为-73，高位数值为35，根据公式计算
(
RF Freq.fine tune = - 73
(
RF Freq.fine tune = - 38
RF Freq.fine tune = -19
)
+ 35 ÷ 2
)
÷ 2

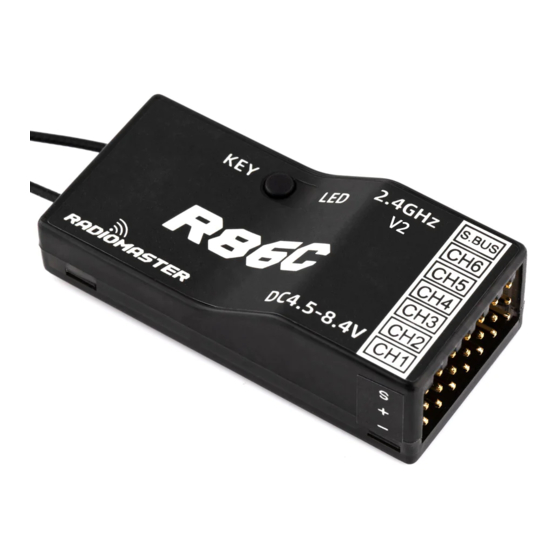

R86C接收机用户指南
2.4GHz
KEY LED
R86C
DC4.5-8.4V
S.BUS
CH6
CH5
CH4
CH3
CH2
CH1
S
S.BUS
CH6
CH5
CH4
CH3
CH2
CH1
