3. Zet de gastoevoer AAN. Controleer alle aansluitingen met het zeepsop. Er
mogen geen zeepbellen verschijnen.
4. In geval van een lek, sluit de gastoevoer af. Draai de lekkende aansluitingen
aan, OPEN de gastoevoer en controleer opnieuw. Contacteer uw verdeler of
gasleverancier voor assistentie wanneer de zeepbellen blijven verschijnen.

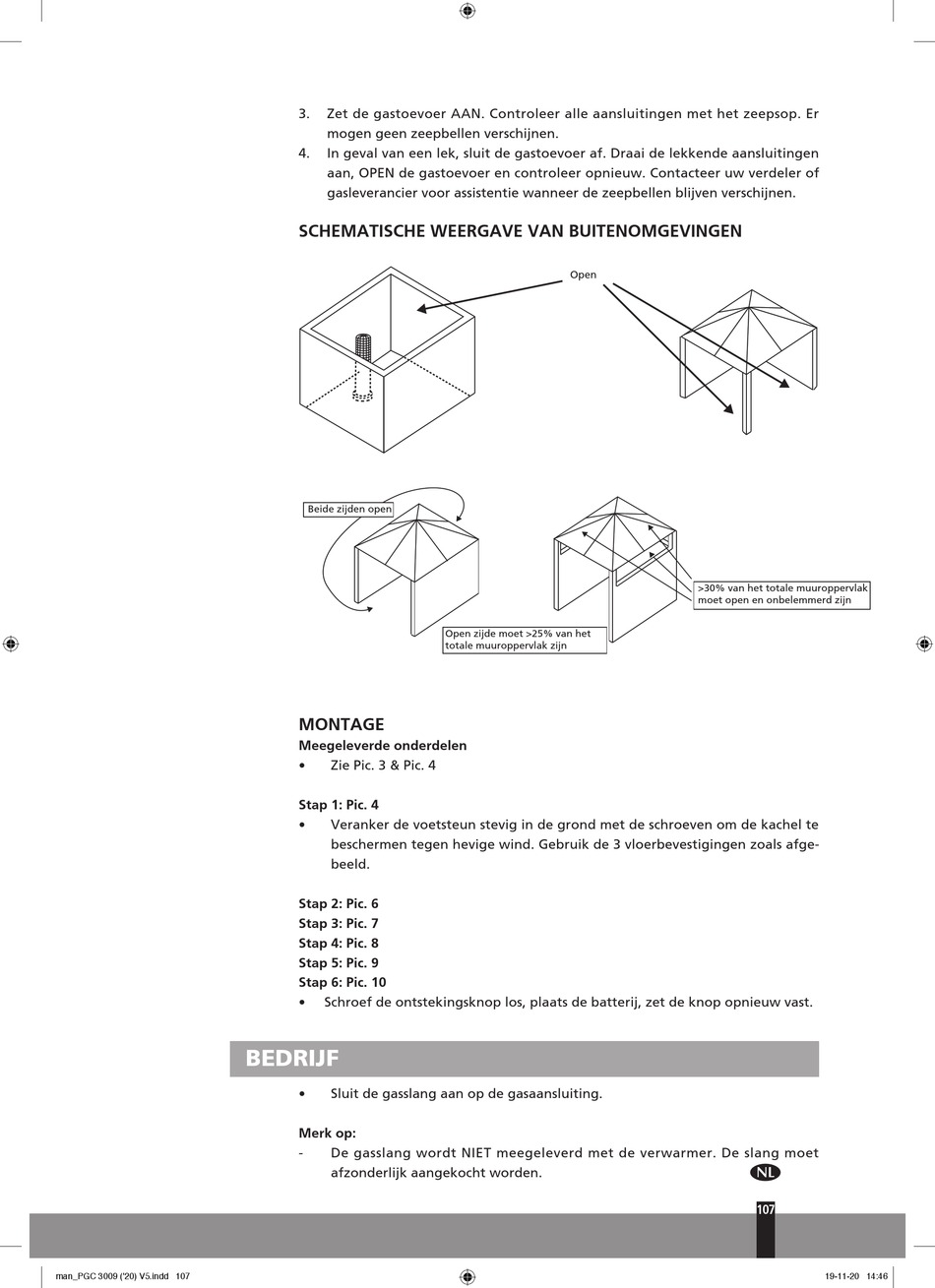

SCHEMATISCHE WEERGAVE VAN BUITENOMGEVINGEN
Beide zijden open
MONTAGE
Meegeleverde onderdelen
• Zie Pic. 3 & Pic. 4
Stap 1: Pic. 4
• Veranker de voetsteun stevig in de grond met de schroeven om de kachel te
beschermen tegen hevige wind. Gebruik de 3 vloerbevestigingen zoals afge-
beeld.
Stap 2: Pic. 6
Stap 3: Pic. 7
Stap 4: Pic. 8
Stap 5: Pic. 9
Stap 6: Pic. 10
• Schroef de ontstekingsknop los, plaats de batterij, zet de knop opnieuw vast.

BEDRIJF

• Sluit de gasslang aan op de gasaansluiting.
Merk op:
- De gasslang wordt NIET meegeleverd met de verwarmer. De slang moet
afzonderlijk aangekocht worden.
Open
Open zijde moet >25% van het
totale muuroppervlak zijn
>30% van het totale muuroppervlak
moet open en onbelemmerd zijn
1
