Fortin EVO ALL Suggested Wiring Configuration

E O ALL
ALL
Страница 1 / 4
GRAND VITARA / SX4
VEHICLE | АВТОМОБИЛИ
SUZUKI
Grand Vitara
Grand Vitara
SX4
SX4

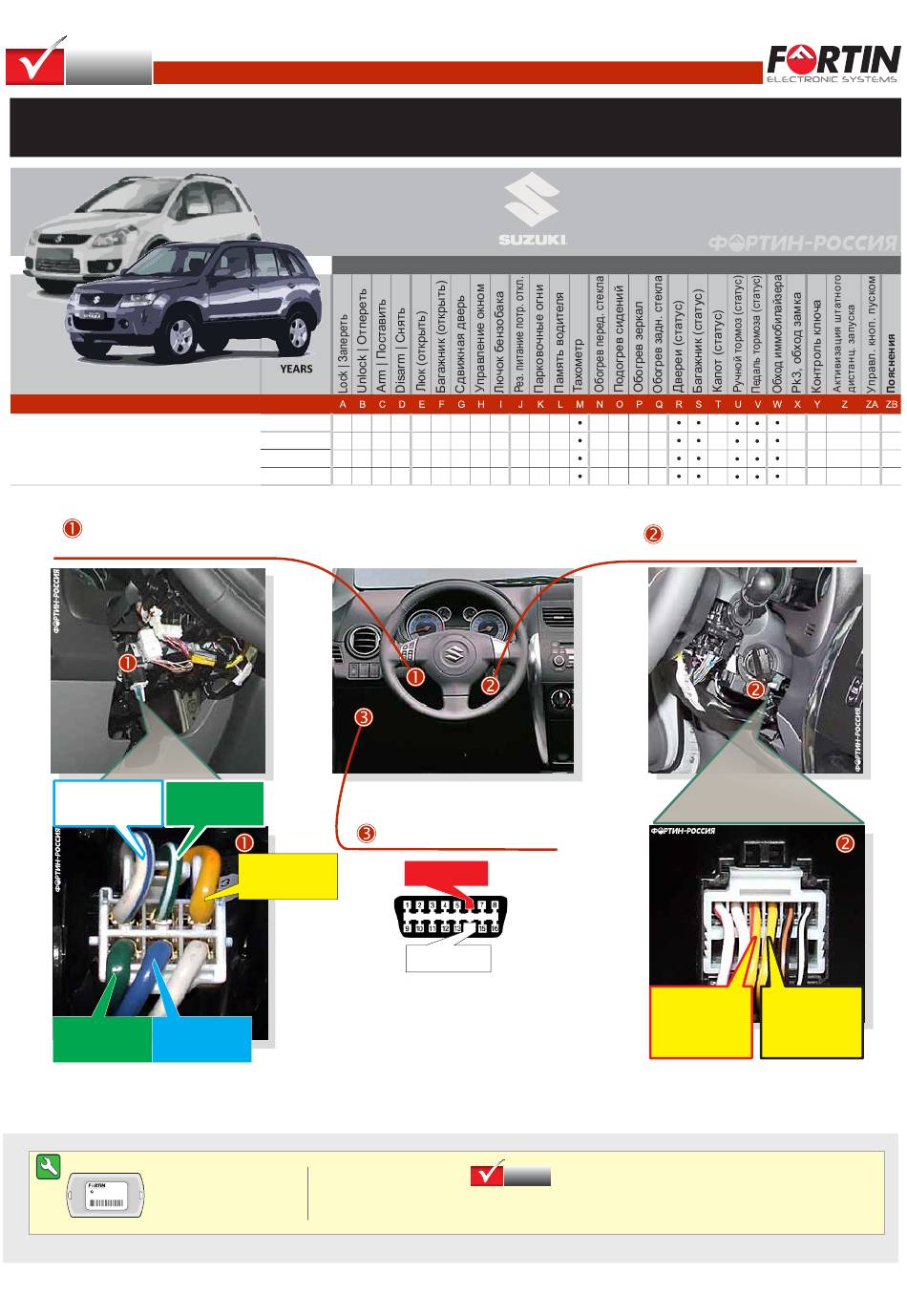

Ignition Connector
At Steering Column, Left side
Разъем зажигания
На рулевой колонке, Слева
(+) 12V |12 Вольт (+) Start | Старт
White/Blue Green/White
Белый/Синий Белый/Зеленый
(+) Ignition 1 (+)Accessory
(+) Зажигание 1 (+) Потребители
Green | Зеленый Blue | Синий
HARDWARE VERSION
ВЕРСИЯ ПЛАТЫ
HARDWARE VERSION : 3
FIRMWARE VERSION : 4.0+
Date: xx-xx
EVO
INTERFACE MODULE
PATENTS PENDING US: 2007-228827-A1
www.fortinbypass.com
Made in Canada
Minimum
Service No : 000 102 04 2536
Минимум
ГОДЫ
2009-2013
Regular Key
2009-2013
Smart-Key
2008-2013
Regular Key
2008-2013
Smart-Key
(+) Ignition 2
(+) Зажигание 2
Yellow | Желтый
FIRMWARE VERSION
ВЕРСИЯ ПО
3
Minimum
Минимум
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ДОПОЛНЕНИЕ - ПРЕДЛАГАЕМАЯ СХЕМА ПОДКЛЮЧЕНИЯ
Доступные функции
OBD-II connector
Диагностический разъем
(~)C-CAN H
Red | Красный
6
14
(~)C-CAN L
White | Белый
E O ALL
ALL
72 03 [ ]
Перевод и адаптация: Фортин-Россия, 2013 www.ifar.su Тел. 7(800)250-20-11
Руководство # 3470
Transponder connector
At Steering Column, Right side
Разъем иммобилайзера
На рулевой колонке, Справа
RX:(Grand Vitara)
Pink/Blue
Розовый/Синий
RX:(SX4)
Yellow/Red
Желтый/Красный
Updated firmware and installation guides are posted on our web
site on a regular basis. We recommend that you update this module to
the latest firmware and download the latest installation guide(s) prior
to the installation of this product.
Обновленное ПО и руководства по установке появляются
на нашем сайте на регулярной основе. Мы рекомендуем вам
обновить модуль до последней
последнее руководство перед установкой продукта.
TX:(Grand Vitara)
Gray/Blue
Серый/Синий
TX:(SX4)
Yellow/Black
Желтый/Черный
версии ПО, и загрузить
