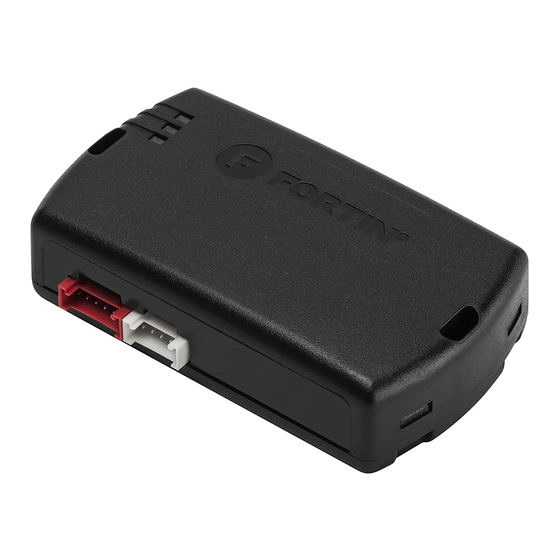

Fortin EVO ALL Manual

1 / 5
Page
KIZASHI
PUSH
START
SUZUKI
Kizashi
Fuse panel
Boîte à fusible
(+) 12V White/Green ( (
F F USE
Copyright © 2012,
Fortin Auto Radio Inc
At Parking Light harness
Au harnais des lumières de
stationnement
Copyright © 2012,
Fortin Auto Radio Inc
(-) Parking light Red/Blue
OBDII
CAN 2 HIGH White/Red
6
14
CAN 2 LOW White/Blue
Input
Entrée
Output
Sortie
INSTALLATION WITH DATA-LINK
INSTALLATION AVEC DATA-LINK
Remote
Starter/Alarm with
the Fortin Data-link
protocol.
Démarreur à
distance/alarme
avec le protocole
Data-link Fortin
4 Pin
Rev.20120119

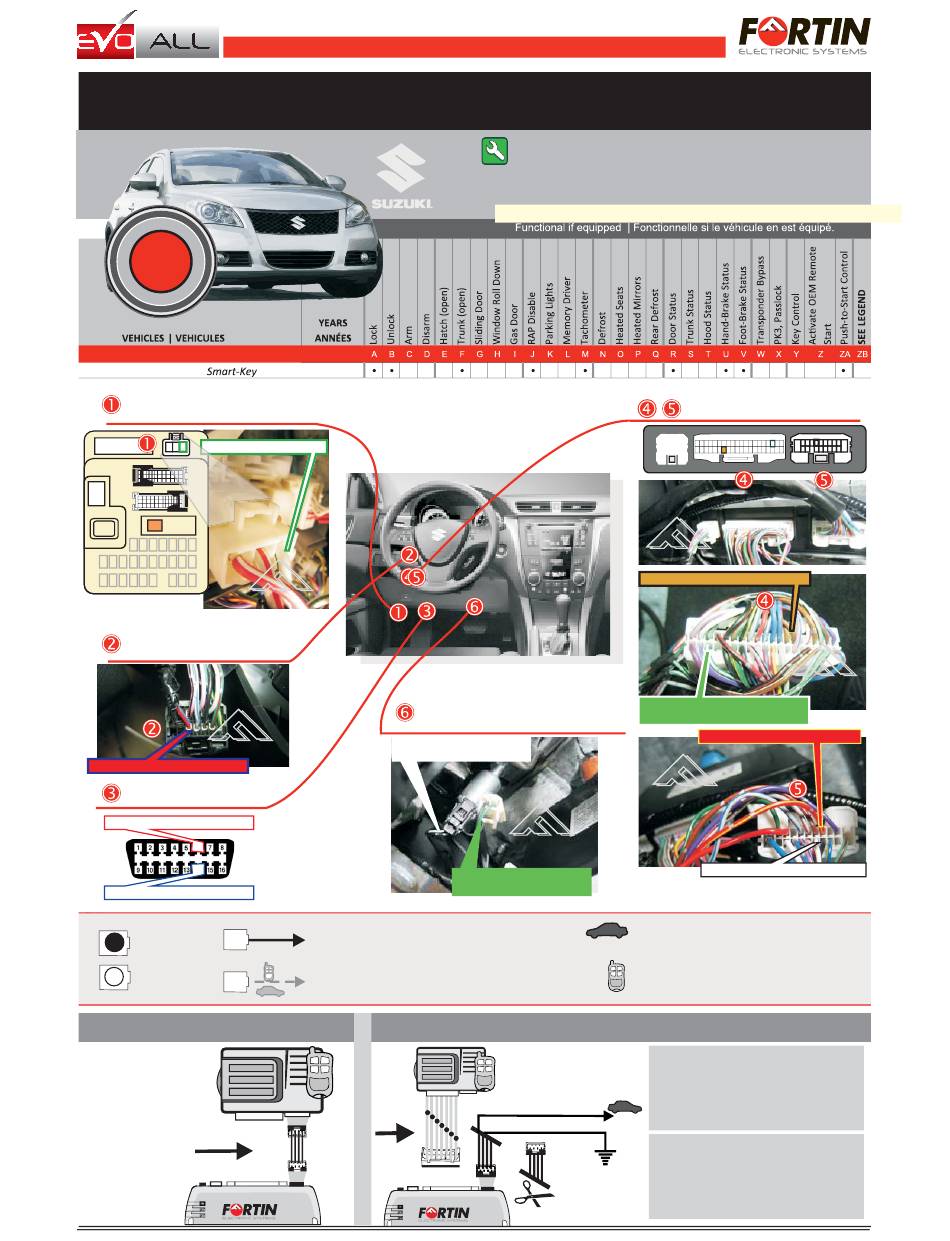

ADDENDUM - SUGGESTED WIRING CONFIGURATION
2011-2012
At clutch switch
Au communtateur d'embrayage
Manual Transmission
(-)Clutch Switch White
Manual Transmission
(-)Clutch Switch Green
Manual Transmission
Connection always required
Branchement toujours requis
Connection not required with Data-link
Branchement non requis avec Data-Link
INSTALLATION WITHOUT DATA-LINK
INSTALLATION SANS DATA-LINK
20 Pin Conn.
Guide# 3090
SCHÉMA DE BRANCHEMENT SUGGÉRÉ
Parts required
1x 10A Fuse
3x 1A Diode
1x INSET
(Sold separately)
EVO-ALL Firmware version :4.02 and newer | et plus
Copyright © 2012,
Fortin Auto Radio Inc
(+) Ignition Brown/Black
(+) Foot-Brake Green/White
Automatic Transmission
Copyright © 2012,
Fortin Auto Radio Inc
Copyright © 2012,
Fortin Auto Radio Inc
Connect to vehicle
Branchement au véhicule
Connect to Remote-Starter/Alarm
Branchement au démarreur à
distance/Alarme
Remote
1
Starter/Alarm
Démarreur à
2
distance/alarme
3
Red | Rouge +12V
Black | Noir Ground
1
2
4 Pin
3
Pièces requises
1x fusible 10A
3x Diodes 1A
1x INSET
(Vendu séparément)
BCM
Copyright © 2012,
Fortin Auto Radio Inc
(-) Start/Stop 1 Red/Yellow
(-) Start/Stop 2 White/Noir
Cut off one plug of the 4 Pin
Data-Link connector
Connect the Red wire to +12V
Connect the Black wire to
Ground
Coupez l'extrémité du connecteur
4 pins Data-Link
Connectez le fil rouge au 12V
Connectez le fil noir à la masse
du véhicule.
