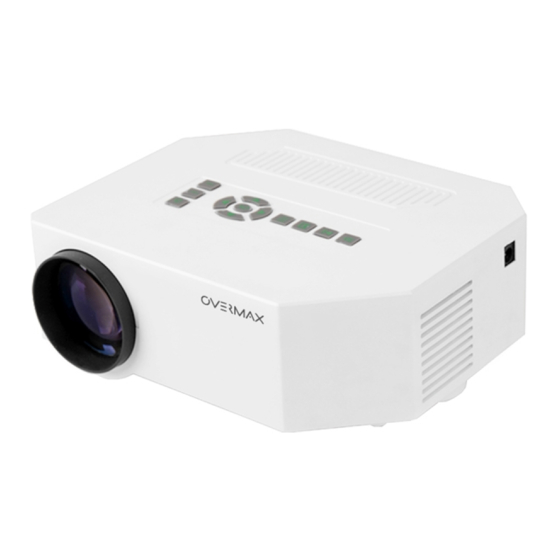

English Product Feature 1. Complete design, high efficiency ventilation. 2. LED lamp, 20000 hours life-time, with vivid color and reach details. 3. Electronic zoom function, easy picture size change. 4. Professional trouble diagnose and protection. 5. Picture size 16:9 and 4:3. 6.
English Projection Size Diagonal size Projection (Inches) distance (CM) 30’’ 107cm 40’’ 140cm 50’’ 167cm 60’’ 205cm 72’’ 230cm 84’’ 290cm 100’’ 350cm Input Power Pic Mode Mute Menu Next Previous Forward Backward Directional button Turn Digit Volume Plus Keyboard Volume Minus Play/Pause Repeat...
Page 4
English Definition Directions Power Input 12V-2.5A power supply adapter Connect with U-Disk or Hard Disk Micro USB Available to connect battery charger to supply power SD slot Insert SD card Keystone track wheel Adjust the distorted keystone HMDI Connect HD TV signal or output device IR Receiver Remote control signal receiver Composite video...
English Indicator Vol+ Enter Exit Input Menu Right Left Down Play/Pause Vol- Power Function operation 1.Power on and off: Connect the power adaptor with the projector, and then connect the power adaptor to the AC power, the indicator flashes and the projector enter into the stand by status.
English Vertical Horizontal Find keystone correction key, and turn left or In this case, keystone correction key is in an invalid state. The reasons are as follows: right to find the best position to achieve the 1.The projector is not placed in a horizontal effect as shown in the above Fig after position, therefore,...
Page 7
English 3. OSD Menu operation 1) Picture menu operation: Press “menu” enter into the OSD, and then press “◄/►” until you get picture as showed on the left, then press“▼/▲” to go to the submenu. Available adjustment under picture menu is: Picture mode: movie, txt, picture and user Color temperature: Medium, warm, cold Aspect ratio: auto,16:9,4:3...
Page 8
English 3) Time menu adjustment: Press “menu” enter into the OSD, and then press “◄/►” until you get picture as showed on the left, then press“▼/▲” to go to the submenu. Available adjustment under time menu is: Time: setting local time Sleep time: off/10/20/30/60/90 minutes Auto sleep: on/off 4) Option menu Adjustment:...
Polski Cechy produktu 1. Stylowe wykończenie, wysoka wydajność wentylacji. 2. Lampa LED, żywotność 20000 godzin, żywe kolory i bogactwo detali obrazu. 3. Zoom cyfrowy, możliwość szybkiej zmiany rozmiaru obrazu. 4. Profesjonalna pomoc w diagnozowaniu i rozwiązywaniu 5. Obsługiwane formaty obrazu: 16:9 oraz 4:3. 6.
Page 10
Polski Należy nie dopuszczać do jego przegrzania oraz dbać o to, by nie był wystawiany na działanie wibracji i promieniowania. ◆Jeśli urządzenie nie będzie używane przez dłuższy okres czasu należy je wyłączyć, a następnie odłączyć od źródła zasilania. ◆Podczas przenoszenia produktu należy zabezpieczyć go pianką oraz innymi materiałami, w które był...
Page 11
Polski Rozmiary projekcji Długość przekątnej Odległość projektora (w cm) (w calach) 30’’ 107cm 40’’ 140cm 50’’ 167cm 60’’ 205cm 72’’ 230cm 84’’ 290cm 100’’ 350cm Źródło sygnału wejściowego Przycisk zasilania (Power) Tryb obrazu Wyciszenie Menu Następna ścieżka Poprzednia ścieżka / Przewiń...
Page 12
Polski Definicja Wskazówki Należy podłączyć do niego zasilacz 12V-2.5A. Port zasilania Możliwość podłączenia przenośnych dysków Port USB Możliwość podłączenia ładowarki (nie dołączone do zestwu) Port Micro USB Możliwość zainstalowania karty SD Port karty SD Pokrętło korekcji efektu Użyj do skorygowania zniekształcenia trapezowego obrazu Keystone Możliwość...
Page 13
Polski Wskaźnik Wejdź Vol+ Wyjście Źródło Menu W prawo sygnału W dół W górę W lewo Odtwórz / Vol- Przycisk wejściowego Pauza zasilania Funkcje i obsługa urządzenia (Power) 1. Włączanie i wyłączanie Podłącz jeden koniec przewodu zasilacza do projektora, a następnie drugą jego wtyczkę...
Page 14
Polski Korekcja pionowa Korekcja pozioma Użyj pokrętła korekcji efektu Keystone tak, Powodem ukazanego wyżej lewej) aby wyświetlany przez projektor obraz był zniekształcenia obrazu mogą być: najbardziej podobny kształtem Położenie projektora nierównej powierzchni poziomej. Należy upewnić się, że obrazka z prawej strony. Jeśli nie uda się urządzenie nie jest przekrzywione w poziomie.
Polski 3. Menu ustawień 1) Obsługa menu Obrazu: Wciśnij przycisk "Menu", aby otworzyć menu ustawień, a następnie naciskaj przyciski “◄/►” tak, aby wyświetlić menu jak na obrazku z lewej. Użyj przycisków “▼/▲”, aby przejść do danego podmenu. Menu obrazu umożliwia konfigurację następujących opcji: Tryb obrazu: film, tekst, zdjęcie oraz ustawienia własne użytkownika Temperatura kolorów: Mieszane, ciepłe, zimne Proporcje obrazu: auto,16:9, 4:3...
Page 16
Polski 3) Obsługa menu Czasu: Wciśnij przycisk "Menu", aby otworzyć menu ustawień, a następnie naciskaj przyciski “◄/►” tak, aby wyświetlić menu jak na obrazku z lewej. Użyj przycisków “▼/▲”, aby przejść do danego podmenu. Menu czasu umożliwia konfigurację następujących opcji: Czas: ustawienia daty i godziny Czas przejścia do trybu gotowości (uśpienia): wył.
Český Vlastnosti produktu 1. Kompletní design, vysoká účinnost ventilace 2. Led lampa, životnost 20000 hodin, živé barvy a detailnost. 3. Funkce elektronického zoomu, snadná změna velikosti obrazu. 4. Profesionální diagnostika problémů a ochrana. 5. Velikost obrazu 16:9 a 4:3. 6. 30W nízký příkon, eko-přátelský 7.
Page 18
Český Rozměry projekce Velikost úhlopříčky Projekční (palce) vzdálenost (CM) 30’’ 107cm 40’’ 140cm 50’’ 167cm 60’’ 205cm 72’’ 230cm 84’’ 290cm 100’’ 350cm Vstup Výkon Režim Ztlumení Menu Předchozí Další Dopředu Zpět Směrové tlačítko Otočit Číselná klávesnice Hlasitost + Hlasitost - Přehrát/Pozastavit Opakovat Info...
Page 19
Český Č. Směry Definice Vstup napájení Napájecí adaptér 12V-2.5A Připojení k U-Disku nebo pevnému disku Možnost připojit nabíječku baterií pro napájení Micro USB SD slot Vložení SD karty; Kolečko lichoběžníkového Nastavení korekce lichoběžníkového zkreslení zkreslení Připojení HD TV signálu nebo výstupu zařízení HMDI IR přijímač...
Page 20
Český Indikátor Vol+ Vstup Exit Vstup Menu Pravý Přehrát/Poza Dolů Levý Nahoru Vol- Napájení Ovládání funkcí 1.Zapnutí a vypnutí: Připojte adaptér napájení k projektoru a následně adaptér připojte do zásuvky, indikátor se rozsvítí a projektor se spustí do pohotovostního režimu. Zapnutí: Stiskem tlačítka napájení...
Page 21
Český Vertikálně Horizontálně Vyhledejte tlačítko korekce lichoběžníkového V tomto případě je korekce lichoběžníkového zkreslení a otáčením doleva nebo doprava zkreslení špatná. Důvody mohou být tyto: 1.Projektor se nenachází ve vodorovné poloze, vyhledejte nejlepší polozu, abyste je nutné projektor správně ustavit. dosáhli efektu zobrazeného na obrázku po 2.
Page 22
Český 3. Ovládání OSD menu 1) Menu ovládání obrazu: Stiskem “menu” přejdete do OSD a následně mačkejte “◄/►” , dokud se neobjeví obraz, který je uveden vlevo, následně stiskem “▼/▲” přejděte do podmenu. Dostupná nastavení v menu obrazu jsou: Režim obrazu: film, txt, obraz a uživatel Teplota barev: střední, teplé, studené...
Page 23
Český 3) Menu nastavení času: Stiskem “menu” přejděte do OSD a následně stiskejte “◄/►”doku se nezobrazí obraz, uvedený vlevo, pak stiskem“▼/▲” přejděte do podmenu. Dostupná nastavení v menu času jsou: Čas: nastavení místního času Čas uspání: vyp/10/20/30/60/90 minut Automatické uspání: zap/vyp 4) Menu nastavení...
Page 24
Slovenský Vlastnosti produktu 1. Kompletný dizajn, vysoká účinnosť ventilácie 2. Led lampa, životnosť 20000 hodín, živé farby a detailnosť. 3. Funkcia elektronického zoomu, ľahká zmena veľkosti obrazu. 4. Profesionálna diagnostika problémov a ochrana. 5. Veľkosť obrazu 16:9 a 4:3. 6. 30W nízky príkon, eko-priateľský 7.
Page 25
Slovenský Rozmery projekcie Veľkosť uhlopriečky Projekčná vzdialenosť (CM) (palce) 30’’ 107cm 40’’ 140cm 50’’ 167cm 60’’ 205cm 72’’ 230cm 84’’ 290cm 100’’ 350cm Vstup Výkon Režim Stlmenie Menu Ďalší Predchádzajúci Späť Dopredu Smerové tlačidlo Otočiť Číselná klávesnica Hlasitosť + Hlasitosť - Prehrať/Pozastaviť...
Page 26
Slovenský Č. Definície Smery Vstup napájania Napájací adaptér 12V-2.5A Pripojenie k U-Disku alebo pevnému disku Možnosť pripojiť nabíjačku batérií pre napájanie Micro USB SD slot Vloženie SD karty; Koliesko lichobežníkového Nastavenie korekcie lichobežníkového skreslenia skreslenia HMDI Pripojenie HD TV signálu alebo výstupu zariadenia IR prijímač...
Slovenský Indikátor Vol+ Vstup Exit Vstup Menu Pravý Prehrať/Poza Ľavý Nadol Nahor Vol- Napájanie iť Ovládanie funkcií 1.Zapnutie a vypnutie: Pripojte adaptér napájania k projektoru a následne adaptér pripojte do zásuvky, indikátor sa rozsvieti a projektor sa spustí do pohotovostného režimu. Zapnutie: Stlačením tlačidla napájania na projektore alebo diaľkovom ovládaní, projektor sa zapne;...
Page 28
Slovenský Vertikálne Horizontálne Vyhľadajte tlačidlo korekcie V tomto prípade je korekcia lichobežníkového lichobežníkového skreslenia otáčaním skreslenia zlá. Dôvody môžu byť tieto: doľava alebo doprava vyhľadajte najlepšie 1.Projektor nenachádza vodorovnej polohe, je nutné projektor správne nastaviť. polohu, dosiahli efektu zobrazeného na obrázku po korekcii. Pokiaľ 2.
Page 29
Slovenský 3. Ovládanie OSD menu 1) Menu ovládania obrazu: Stlačením “menu” prejdete do OSD a následne stláčajte “◄/►” , dokiaľ sa neobjaví obraz, ktorý je uvedený vľavo, následne stlačením “▼/▲” prejdete do podmenu. Dostupné nastavenia v menu obrazu sú: Režim obrazu: film, txt, obraz a užívateľ Teplota farieb: stredné, teplé, studené...
Page 30
Slovenský 3) Menu nastavenia času: Stlačením “menu” prejdite do OSD a následne stláčajte “◄/►” dokiaľ sa nezobrazí obraz, uvedený vľavo, potom stlačením “▼/▲” prejdite do podmenu. Dostupné nastavenia v menu času sú: Čas: nastavenie miestneho času Čas uspania: vyp/10/20/30/60/90 minút Automatické...
Română Caracteristicile produsului 1. Design complet si ventilatie de mare eficienta. 2. Lampa LED, 20000 de ore durata de viata, culorii vii si detalii bogate 3. Functie zoom electronic, dimensiunea imaginii usor de schimbat. 4. Diagnostic profesional pentru probleme si protectie. 5.
Page 33
Română Definitie Directii Puterea de intrare 12V-2.5A adaptor de alimentare Conectati cu U-Disk sau Hard Disk Micro USB Puteti conecta incarcatorul bateriei la priza Slot SD Introduceti cardul SD Keystone track wheel Ajustati”keystone” deformat HMDI Conectati semnalul HD TV sau dispozitivul de iesire Receptor IR Receptor de semnal pentru telecomanda Video compus...
Page 34
Română Indicator Vol+ Intra Iesire Intrare Meniu Dreapta Stanga Vol- Putere Redare/Pauza Functii operationale 1.Pornire si oprire: Conectati adaptorul de alimentare cu proiectorul si apoi conectati adaptorul de alimentare la curent alternativ AC. Indicatorul clipeste si proiectorul va intra in modul de repaus. Pornire: Apasati butonul de alimentare de pe proiector sau de pe telecomanda si proiectorul va incepe sa mearga;...
Page 35
Română Vertical Orizontal Gasiti tasta de corectie Keystone si rotiti stanga In acest caz, tasta de corectie “keystone” este intr-o stare inactiva. Motivele sunt urmatoarele: sau dreapta pentru a gasi cea mai buna 1.Proiectorul nu este plasat in pozitie verticala, pozitie si pentru a obtine efectul aratat in astfel, va trebui sa faceti ajustari pentru pozitia figura de mai sus dupa corectie.
Page 36
Română 3. Meniu OSD 1) Operatii pentru imaginea meniului: Apasati “meniu” pentru a intra in OSD si apoi apasati“◄/►” pana veti ajunge la imaginea de mai jos, apoi apasati“▼/▲” pentru a intra in submeniu. Ajustarea disponibila sub imaginea de meniu este: Mod imagine: film, txt, imagine si utilizator Temperatura de culoare: Medie, cald, rece Raportul de aspect: auto,16:9,4:3...
Page 37
Română 3) Ajustarea meniului temporizator: Apasati “meniu” pentru a intra in OSD si apoi apasati“◄/►” pana ajungeti la imaginea de mai jos, apoi apasati“▼/▲” pentru a intra in submeniu. Ajsutarea disponibila pentru meniul de timp este: Ora: setati ora locala Temporizator oprire: oprit/10/20/30/60/90 minute Temporizator auto: pornit/oprit 4) Optiuni pentru meniul de ajustare:...
Page 38
Magyar Termékjellemzők 1. Formatervezett design, nagy hatékonyságú ventillátor. 2. LED lámpa élénk színekkel, aminek az élettartama 20000 óra. 3. Elektronikus zoom, egyszerű képméret változtatási lehetőség. 4. Professzionális hibadiagnosztika és védelem. 5. Képméretek:16:9 és 4:3. 6. 30 W alacsony és környezetbarát fogyasztás. 7.
Page 39
Magyar Vetítési méret Diagonális méret Vetítési (Inch) távolság (CM) 30’’ 107cm 40’’ 140cm 50’’ 167cm 60’’ 205cm 72’’ 230cm 84’’ 290cm 100’’ 350cm Power / Be-, Bemenet kikapcsolás Képmód Néma Menü Következő Előző Előretekerés Hátratekerés Iránygombok Turn Hangerő növelése Digitális billentyűzet Hangerő...
Page 40
Magyar Gomb Funkció Árambemenet 12V-2.5A áramellátás U-Disk vagy Hard Disk csatlakoztatása Akkumulátortöltő csatlakoztatási lehetőség Micro USB SD foglalat SD kártya behelyezése Dőléskorrekció Dőléskorrekcióhoz használja a tekerőt HMDI HD TV jel csatlakoztatása vagy kimenet IR érzékelő Távszabályzó jelének érzékelése Kompozit video 3in1 kábel hozzáférése a kompozit videojelhez 3.5mm fülhallgató...
Page 41
Magyar Hangerő+ Enter Kilépés Bemenet Menü Jobb Lejátszás/ Hangerő- Szünet Ki-, bekapcsolás Működtetés 1.Bekapcsolás és kikapcsolás: Csatlakoztassa a hálózati adaptert a projektorhoz, majd az adaptert az AC áramforráshoz (konnektorhoz), a jelzőfény világít, és a projektor belép készenléti állapotba. Bekapcsolás: Nyomja meg a „power” gombot a projektoron vagy a távszabályzón, és a projektor működni fog;...
Page 42
Magyar Vertikális Horizontális A dőléskorrekciós gomb balra vagy jobbra Ebben az esetben a dőléskorrekció gomb invalid állapotban van a következő okok való tekerésével tudja a legjobb pozíciót elérni. Amennyiben a maximális bal vagy miatt: jobbra állítás után sem sikerül beállítania, 1.A projektor nem horizontális helyzetben akkor csökkentenie szükséges a vertikális van,...
Page 43
Magyar 3. OSD Menü használata 1) Kép menü használata: Nyomja meg a(z) “menü/menu” gombot az OSD-be való belépéshez, majd használja a “◄/►” gombokat, amíg az alább kép nem jelenik meg, majd használja a(z) “▼/▲” gombokat az almenübe való belépéshez. A kép menüben az alábbi beállítások érhetőek el: Kép mód: film, txt, kép és felhasználó...
Page 44
Magyar 3) Idő menü beállításai: Nyomja meg a(z) “menü/menu” gombot az OSD-be való belépéshez, majd használja a “◄/►” gombokat, amíg az alább kép nem jelenik meg, majd használja a(z) “▼/▲” gombokat az almenübe való belépéshez. Az idő menü elérhető beállításai: Idő:helyi idő...
Page 45
Eesti Toote iseärasused 1. Komplektne disain, väga efektiivne ventilatsioon. 2. LED lamp, eluaeg 20 000 tundi, eredad värvid. 3. Elektroonilise suurendamise funktsioon, lihtne pildi suuruse muutmine. 4. Professionaalne probleemide diagnoosimine ja kaitse. 5. Pildi suurus 16:9 ja 4:3. 6. 30W madala voolutarbega, keskkonnasõbralik. 7.
Page 46
Eesti Projektsiooni suurus Diagonaali suurus Projektsiooni (tolli) kaugus (cm) 30’’ 107cm 40’’ 140cm 50’’ 167cm 60’’ 205cm 72’’ 230cm 84’’ 290cm 100’’ 350cm Sisend Toide Pildirežiim Vaigista Menüü Järgmine Eelmine Edasi Tagasi Suunanupp Pööra Välju Number Helitugevuse suurendamine Klaviatuur Helitugevuse vähendamine Esita/Peata Korda Teave...
Page 47
Eesti Selgitus Suunad Toide 12V-2.5A toiteadapter Ühenda U-ketta või kõvakettaga Micro USB Võimalik toite jaoks akulaadija ühendamine SD pesa Sisesta SD kaart Nurgakivi raja ratas Moonutatud nurgakivi reguleerimine HD TV Ühenda HD TV signaal või väljundseade IR vastuvõtja Puldisignaali vastuvõtja Komposiit video Kolm ühes kaabel komposiit video signaali jaoks 3.5mm kõrvaklapid...
Page 48
Eesti Indikaator Vol+ Sisene Välju Sisend Menüü Paremale Vasakule Alla Esita/Peata Üles Vol- Toide Funktsioonid 1. Sisse ja välja lülitamine: Ühenda toiteadapter projektoriga ning ühenda toiteadapter seejärel AC vooluvõrku, indikaator hakkab vilkuma ning projektor siseneb ooterežiimi. Sisselülitamine: Vajuta projektoril või puldil olevat toitenuppu, projektor hakkab tööle;...
Page 49
Eesti Vertikaalne Horisontaalne Otsi üles nurgakivi korrektsiooni nupp ning juhul nurgakivi korrektsiooni nupp kehtetus olekus. Põhjused on järgnevad: pööra seda vasakule või paremale, et leida Projektorit pole horisontaalasendisse parimat asendit ülalpool oleval pildil asetatud, sel juhul tuleb projektori asendit näidatud efekti saavutamiseks. Kui sa ei kohandada.
Page 50
Eesti 3. OSD menüü toimingud 1) Pildimenüü toimingud: Vajuta OSD-sse sisenemiseks "menu" ning vajuta “◄/►” kuni jõuad vasakul näidatud pildi juurde ning vajuta alammenüüsse sisenemiseks “▼/▲” . Pildimenüüs saab reguleerida: Pildirežiim: film, tekst, pilt ja kasutaja Värvi soojus: Keskmine, soe, külm Kuvasuhe: automaatne, 16:9, 4:3 Ekraan: automaatne, suurendamine jne (töötab ainult HD TV &...
Page 51
Eesti 3) Ajamenüü toimingud: Vajuta OSD-sse sisenemiseks "menu" ning vajuta “◄/►” kuni jõuad vasakul näidatud pildi juurde ning vajuta alammenüüsse sisenemiseks “▼/▲” . Ajamenüüs saab reguleerida: Aeg: kohaliku aja seadistamine Uneaeg: väljas/10/20/30/60/90 minutit Automaatne uni: sees/väljas 4) Valikute menüü toimingud: Vajuta OSD-sse sisenemiseks "OPTION"...
Page 52
Hrvatski Značajke proizvoda 1. Kompletan dizajn, visoko efikasna ventilacija. 2. LED lampa, 20000 sati "life-time", sa živim bojama i bogatim detaljima. 3. Funkcionalnost elektronskog zoom-a, lagana izmjena veličine slike. 4. Profesionalna provjera poteškoća i zaštita. 5. Slika: 6:9 i 4:3. 6.
Page 53
Hrvatski Dimenzije projekcije Dijagonalna veličina Udaljenost projektora (inča) (CM) 30’’ 107cm 40’’ 140cm 50’’ 167cm 60’’ 205cm 72’’ 230cm 84’’ 290cm 100’’ 350cm Uključivanje Input Pic način rada Bez zvuka Izbornik Slijedeći Prethodni Naprijed Natrag Tipke smjera Okreni Numerička Glasnoća + tipkovnica Glasnoća - Reprodukcija/Pauza...
Page 54
Hrvatski Naziv Opis Ulaz napajanja 12V-2.5A adapter napajanja Povezivanje eksterne USB memorije Povezivanje punjača baterija Micro USB SD utor SD memorijske kartice Kotačić za kut Podešavanje kuta projekcije Povezivanje HD TV uređaja HMDI Prijemnik daljinskog upravljača IR prijemnik Composite video 3in1 utori za povezivanje kablova composite video signala 3.5mm sušalice Utor za slušalice...
Page 55
Hrvatski Indikator Glas + Enter Izlaz Ulaz Izbornik Desno Glas - Uključivanje Lijevo Dolje Reprodukcija/Pauza Gore Funkcionalne operacije 1. Uključivanje/isključivanje: Povežite adapter napajanja i projektor, povežite adapter sa izvorom napajanja, LED indikator treperi i projektor ulazi u način rada mirovanje. Uključivanje: Pritisnite tipku za uključivanje na daljinskom upravljaču, projektor se uključuje;...
Page 56
Hrvatski Vertikalno Horizontalno U ovom slučaju, kotačić za podešavanje kuta Pronađite kotačić za podešavanje kuta i nalazi se u ne ispravnom položaju. Razlozi zakrenite ga lijevo ili desno kako bi postigli mogu biti: gore prikazani efekt korekcije. Ako i nakon 1.
Page 57
Hrvatski 3. OSD izbornik 1) Izbornik slike: Pritisnite “OPCIJE” za ulazak u OSD izbornik, pomoću tipki “◄/►” dođite do zaslona prikazanog na slici niže, tipkama “▼/▲” ulazite u podizbornik. Dostupne postavke u ovom izborniku su: Režim slike: kino, txt, slika i korisničko Temperatura boje: srednja, topla, korisničko Aspect ratio: auto,16:9,4:3 Zaslon: auto, zoom i sl.
Page 58
Hrvatski 3) Izbornik za postavke sata: Pritisnite “OPCIJE” za ulazak u OSD izbornik, pomoću tipki “◄/►” dođite do zaslona prikazanog na slici niže, tipkama “▼/▲” ulazite u podizbornik. Dostupne postavke su: Vrijeme: postavljanje vremena Tajmer za gašenje: off/10/20/30/60/90 minuta Auto gašenje: uključen/isključen 4) Izbornik za podešavanje opcija: Pritisnite “OPCIJE”...
