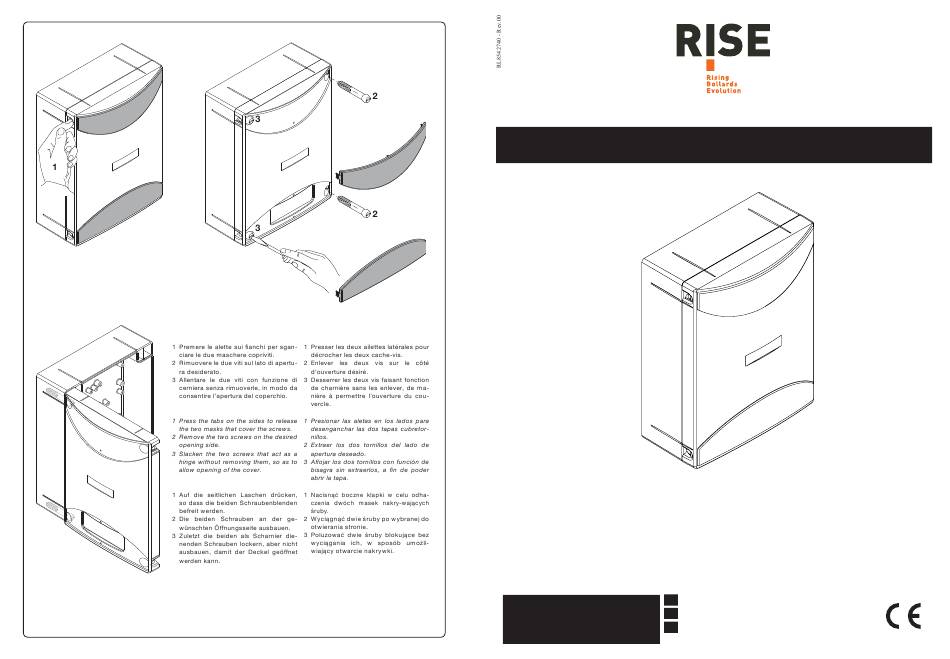

- Page 1 HY.CELL2 Made in Italy Centrale di comando per 1 o 2 dissusasori Manuale di installazione 1 or 2 bollards control unit Installation manual Centrale de commande pour 1/2 bornes Manuel d'installation...
- Page 2 Fig.3 Fig.1 THERM AUX1 AUX2 24Vac + LS1 LS2 - COM OP CL PHO STP IN1 IN2 BLINK BLINK 12 13 24 25 26 27 28 29 30 HY.FC 24Vac Relais 230Vac Traffic Lights 1 AUX1:4 GREEN 230Vac Traffic Lights 2 GREEN 31 32 Fig.4...
- Page 3 Via Maso, 27 - 36035 Marano Vicentino (VI) - Italia Dichiara che il prodotto: Centrale di comando per 1/2 dissuasori 230 Vac: HY.CELL2 è conforme alle condizioni delle seguenti Direttive CE: • DIRETTIVA 2004/108/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 15 dicembre 2004 concernente il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità...
-
Page 4: Dati Tecnici
La pressione simultanea di <+> e <-> effettuata all’interno di un menu funzione consente di tornare al menu superiore senza apportare modifiche. CENTRALE DI COMANDO HY.CELL2 Mantenere la pressione sul tasto <+> o sul tasto <-> per accelerare l’incremento/decremento dei valori. - Page 5 RADIO (RAD) Imposta la modalità di funzionamento dell’uscita ausiliaria 1 0: Contatto per collegamento spia stato dissuasore (vedi schema collegamento AUX). MENU FUNZIONE Spia accesa a dissuasore abbassato. Selezionando questa funzione la ricevente si pone in attesa (Push) di un codice trasmettitore da assegnare alla funzione Spia intermittente frequenza 1 lampeggio/sec.
- Page 6 Declares that the product: - selezionare il menu Code e premere OK. Control panel for 1/2 hydraulic bollards 230 Vac: HY.CELL2 - viene visualizzato il codice 0000, anche nel caso sia già stato inserito in precedenza un codice di protezione.
-
Page 7: Technical Data
Pressing <-> with the display turned off means an impulse of P.P. Simultaneously pressing <+> and <-> from inside a function menu allows you to return to the previous menu without making any HY.CELL2 CONTROL UNIT changes. Hold down the <+> key or the <-> key to accelerate the increase/decrease of the values. - Page 8 RADIO (RAD) Setting of function modes AUX. 1 output: 0: Contact for the connection of a light indicator bollard (see link diagram AUX). MENU FUNCTION Light indicator ON = bollard down Selecting this function the receiver waits for (push) a transmitter code to be assigned to the step by step bollard 1. Flashing light 1 flash/sec = bollard is performing a lowering maneuver Press the transmitter key, which is to be assigned to this function.
- Page 9 Déclare que le produit: - select the Code menu and press OK. Centrale de commande pour 1/2 bornes 230vac: HY.CELL2 - the code 0000 is shown, also in the case a protection code has been previously typed in. est conforme aux conditions des Directives CE suivantes: - the value of the flashing character can be changed with keys + and -.
-
Page 10: Données Techniques
La pression simultanée de <+> e <-> effectuée dans le menu fonction, permet de retourner au menu supérieur, sans rien modifier. CENTRALE DE COMMANDE HY.CELL2 En gardant la touche <+> ou la touche <-> appuyée, permet d’accélérer l’augmenter/diminuer des valeurs. - Page 11 RADIO (RAD) Il sélectionne la modalité de fonctionnement de la sortie auxiliaire 1 0: Contact pour branchement voyant état borne (voir le schéma branchement AUX). MENU FONCTION Voyant toujours allumé: borne en position basse. En sélectionnant cette fonction, le récepteur s’arrête (Push) en attendant un code-émetteur à affecter au pas-à-pas Voyant allumé...
- Page 12 (métaux, matières plastiques câbles électriques, etc...) contactez votre installateur ou une firme spécialisée autorisée à cet effet. RISE S.r.l. - Via Capitello di Sopra, 42 - 36035 Marano Vicentino (VI) - Tel.: +39 0444 751401 - Fax: +39 0444 758049 www.riseweb.it - info@riseweb.it...
