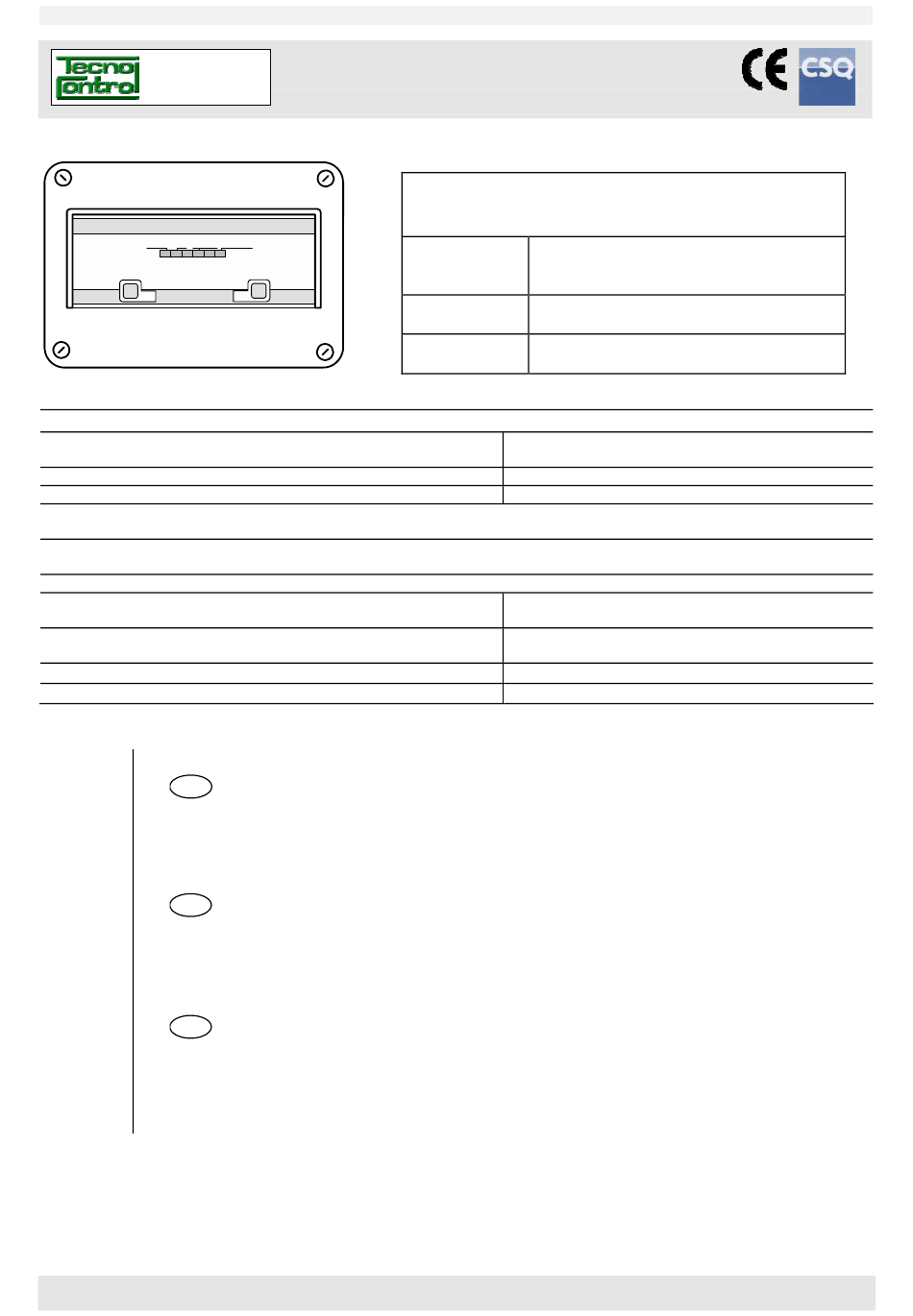

IST-2148.KX02.01
SE148K
Tecnocontrol
FAULT
ON
ALARM1
0
10 20
%LEL
TEST
GAS DETECTOR
Caratteristiche tecniche / Technical specifications / Caractéristiques techniques
Alimentazione / Power supply / Alimentation
Sensore esterno / Remote sensor / Sonde extérieure
Campo di misura / Standard Range / Champ de mesure
Intervento allarme
1st Alarm intervention / Seuil d'intervention de alarme
Intervento blocco
2nd Alarm intervention / Seuil d'intervention de blocage
Contatti relè / Contacts rating / Contact relais
Temp./umidità di funzionamento / Operation Temp./Humidity
Température et hygrométrie de fonctionnement
Temp./umidità di immagazzinamento / Storage Temp-Humidity
Température et hygrométrie de stockage
Dimensioni / Size / Dimensions du boîtier
Grado di protezione / IP Code / Indice de protection
FUNZIONAMENTO ................................................................................................................................. 2
INSTALLAZIONE.................................................................................................................................... 2
AVVERTENZE ........................................................................................................................................ 3
VERIFICA FUNZIONAMENTO ............................................................................................................... 3
DESCRIPTION ............................................................................................................................ 3
OPERATIONAL DESCRIPTION ............................................................................................................. 3
INSTALLATION ...................................................................................................................................... 4
WARNING............................................................................................................................................... 4
FUNCTIONAL TESTING......................................................................................................................... 4
FONCTIONNEMENT .............................................................................................................................. 5
INSTALLATION ...................................................................................................................................... 6
AVVERTISSEMENT................................................................................................................................ 6
VERIFICATIONS PERIODIQUES ........................................................................................................... 6
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI)
Istruzione / User's Manual / Manuel d'utilisation
Centralina gas per centrali termiche con sensore remoto
Gas detector for heating plants with remote sensor
Centrale détection de gaz pour chaufferies avec sonde extérieure
SE148K
ALARM2
RESET
http:
www.tecnocontrol.it
Sensori collegabili all'SE148K
Sensors which can be connected to the SE148K
Sondes raccordables au SE148K
Modello
Model
Modéle
TS292KM
TS293KM
Metano / Methane - II 2G Ex d IIC T6
TS292KG
TS293KG
GPL / LPG - II 2G Ex d IIC T6
230Vac (-15/+10%) 50Hz / 3VA
Catalitico / Catalityc / Catalytiques
non condensata / non condensed / non condensée
non condensata / non condensed / non condensée
e-mail:
info@tecnocontrol.it
Caratteristiche
Features
Caractéristiques
Metano / Methane - IP65
GPL / LPG - IP65
12÷24Vcc (-10/+15%) / 1,5 W
0 ÷ 20% LIE / LEL
10% LIE / LEL
20% LIE / LEL
230Vac 3A SPDT
-10 ÷ +50 °C / 5 ÷ 90 % RH
-25 ÷ +55°C / 5 ÷ 95 % RH
160 x 115 x 80 mm
IP54
Tel. 02/26922890 - Fax 02/2133734
Pag. 1/7
Advertisement
Table of Contents
Related Manuals for Techno Control SE148K
Summary of Contents for Techno Control SE148K
- Page 1 Centralina gas per centrali termiche con sensore remoto SE148K Gas detector for heating plants with remote sensor Centrale détection de gaz pour chaufferies avec sonde extérieure Sensori collegabili all’SE148K Sensors which can be connected to the SE148K Sondes raccordables au SE148K Tecnocontrol SE148K Modello...
- Page 2 IST-2148.KX02.01 DESCRIZIONE L'SE148K è una centralina per montaggio a parete con un sensore remoto di tipo catalitico per gas infiammabili. Viene alimentata da rete (230Vca) e/o a 12÷24Vcc/Vac e il grado di protezione è IP54. L'SE148K può essere collegato a due modelli di sensori remoti : ...
- Page 3 è guasta. In tal caso, sostituirla e/o inviarla al fornitore per la riparazione. DESCRIPTION The SE148K is a central unit for wall installation, IP54, with a catalytic remote sensor for flammable gas. It is nor- mally mains powered at 230AC and/or 12÷24Vdc/ac.
- Page 4 The SE148K should be installed according to the national disposition in force on the matter. Model SE148K positioning: the central unit should be wall-mounted in an accessible position and easily visible, in a zone of the room where the protection required is inferior to IP54. The central unit should be installed long dis- tance, but not to the open air.
- Page 5 DESCRIPTION Le SE148K est une centrale de détection de gaz pour montage aux murs. Utilise une sonde extérieure de type ca- talytique pour gaz inflammables. Elle est alimentée en 230Vca ou 12÷24Vcc/ca et l'indice de protection de la cen- trale est IP54.
- Page 6 La sonde extérieure: doit être installé comme décrit dans les instructions joint. Après l'installation on doit appli- quer sur le SE148K l'étiquette autoadhésive avec le nom du gaz de réglage, insérée dans l'emballage, en base au type de gaz indiqué sur l'étiquette d'essai de la sonde déportée.
- Page 7 AUSILIARIO / AUX / AUXILIAIRE 230Vac GUASTO/FAULT/DERANGEMENT Fig.1 - Esempio di installazione della centralina SE148K Fig. 2 - D im ensioni / Size / Dim ensions SE148K installation diagram / Schéma d’installation du détecteur SE148K 230Vca 230Vca NC C NA NC C NA...
