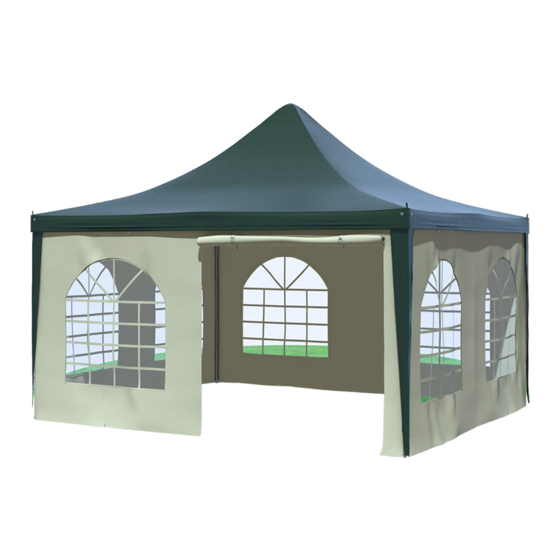

Stabilezelte ARABICA PREMIUM PVC Assembly Instruction Manual

5x5 m
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
AU F B AUA N L E I T U N G
A S S E M B LY I N S T R U C T I O N
A R A B I C A P R E M I U M P V C
5x5 m
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the ARABICA PREMIUM PVC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Stabilezelte ARABICA PREMIUM PVC

Summary of Contents for Stabilezelte ARABICA PREMIUM PVC

  • Page 1 AU F B AUA N L E I T U N G A S S E M B LY I N S T R U C T I O N A R A B I C A P R E M I U M P V C 5x5 m...
  • Page 2 W I L L KO M M E N B E I S TA B I L E Z E LT E...
  • Page 3 I N H A LT D e ut sc h ..............4 Bitte lesen Sie die Warn- und Aufbauhinweise vor dem Aufbau des Zeltes sorgfältig durch.
  • Page 4 Hinweise sorgfältig zu beachten. Bitte lesen Sie die Aufbauanleitung vor der Nutzung Ihres Zeltes aufmerksam durch. Sie können diese auch downloaden unter Stabilezelte.de/Aufbauanleitungen. Unser Name ist Programm, jedoch stoßen auch stabile Zelte an Ihre Grenzen. Aus diesem Grund werden keine Garantien bei schlechten Witterungsverhältnissen, wie z.B.
  • Page 5 WA R N H I N W E I S E Alle Planen müssen mindestens 24 Stunden vor dem Aufbau bei Raumtemperatur gelagert werden. Das Material wird dadurch agiler und vereinfacht somit den Aufbau. Andernfalls kann es zu Bruchstellen an den gefalteten Stellen kommen.
  • Page 6 WA R N H I N W E I S Polyester-Planen sind für die gelegentliche Nutzung über mehrere Wochen geeignet. Bei einer längeren Nutzung über mehrere Monate empfehlen wir PVC-Planen zu erwerben. PVC-Material hält einer höheren UV- Belastung stand und Sie profitieren von einer strapazierfähigeren Materialbeschaffenheit. Polyester -Planen halten Temperaturen von bis zu 0 °C und Premium PVC-Planen von bis zu - 10 °C stand.
  • Page 7 V O R D E M E R S T E N G E B R AU C H Prüfen Sie die Lieferung anhand der beiliegenden Teileliste auf Vollständigkeit. Achten Sie darauf, dass der Untergrund für den Aufbau Ihres Zeltes geeignet ist. Folgen Sie bitte ausschließlich den einzelnen Schritten der Aufbauanleitung.
  • Page 8 T E I L E L I S T E ( 1/ 4 ) BEZEICHNUNG TEIL MENGE STANGE 1 4 Stk. (32x1173 mm) STANGE 2 4 Stk. (32x1770 mm) STANGE 3 16 Stk. (38x1188 mm) STANGE 4 8 Stk. (38x905 mm) STANGE 4a 8 Stk.
  • Page 9 T E I L E L I S T E ( 2/ 4 ) STANGE 5 8 Stk. (41x250 mm) STANGE 6 1 Stk. (25x660 mm) STANGE 7 4 Stk. (32x1303 mm) STANGE 8 4 Stk. (32x1300 mm) VERBINDER A 4 Stk.
  • Page 10 T E I L E L I S T E ( 3/ 4 ) TELLERFUß C 8 Stk. STERNVERBINDER D 1 Stk. DACHPLANE 1 Stk. SEITENWAND 2 Stk. SEITENWAND 2 Stk. MIT TÜR SCHRAUBE 8 Stk. (M8 x 50mm)
  • Page 11 T E I L E L I S T E ( 4/ 4 ) SCHRAUBE 4 Stk. (M6 x 16mm) STANGEN 8 Stk. ERDHAKEN PLANEN 44 Stk. ERDHAKEN ABSPANNSEIL 8 Stk. SPANNGUMMI 64 Stk. HAKEN 8Stk. FEDER 1 Stk.
  • Page 12 Für Schäden im Zuge der Nutzung oder durch äußere Einflüsse können wir leider keine Gewährleis- tung übernehmen. Haben Sie Fragen zu unserem Produkt? Zögern Sie nicht uns zu kontaktieren! Schreiben Sie einfach eine E-Mail an info@stabilezelte.de oder wählen Sie unsere Servicehotline unter 0611-73669790.
  • Page 13 V O R D E M AU F B AU Halten Sie Kinder während des Aufbaus fern. Diese können sich an Kleinteilen verschlucken oder es droht durch die Plastikverpackungen Erstickungsgefahr. Wählen Sie einen geeigneten Ort für den Aufbau des Zeltes: •...
  • Page 14 S C H R I T T 1 Führen Sie zunächst die Feder in Stange 6 ein und schrauben Sie die Stange an den Sternverbinder (D). Stecken Sie die Dachkonstruktion des Zeltes wie abgebildet zusam- men. Bitte beachten Sie, dass die Drückknöpfe in den Verbindungen einrasten damit die Stangen fixiert sind.
  • Page 15 S C H R I T T 2 Befestigen Sie zunächst die mitgeliefer- ten Tellerfüße (C) an den Standrohren (4a). Stecken Sie nun, durch Anheben des Zeltes die Standfußstangen (4+4a) ein. Sie benötigen je Standfußstange eine Person zum Anheben und Einstecken.
  • Page 16 S C H R I T T 3 Sichern Sie nun sofort das Gestänge mit den Stangenerdhaken. Achten Sie hierbei darauf, dass die Stangen senkrecht und in einer Flucht stehen.
  • Page 17 S C H R I T T 4 Befestigen Sie die Seiten- und Giebelwände in Kombination mit der Dachplane. Nutzen Sie hierzu die beiliegenden Spanngummis.
  • Page 18 S C H R I T T 5 Fixieren Sie im letzten Schritt das Zeltgestänge mit den Abspannseilen.
  • Page 20 A S S E M B LY I N S T R U C T I O N S A N D WA R N I N G S Congratulations on the purchase of your stable tent! We are glad to welcome you in our stable tents world. Convince yourself of our many years of experience and high customer satisfaction.
  • Page 21 A S S E M B LY I N S T R U C T I O N S A N D WA R N I N G S All tarpaulins must be stored at room temperature for at least 24 hours before assembly. This makes the material more agile and thus simplifies assembly.
  • Page 22 AT T E N T I O N Polyester-tarpaulins are suitable for occasional use over several weeks. For longer use over several months we recommend to purchase PVC tarpaulins. PVC material withstands a higher UV load and benefits from a more durable material texture.
  • Page 23 C A R E I N S T R U C T I O N S Check the delivery for completeness using the enclosed parts list. Make sure that the ground is suitable for the assembly of your tent. Please only follow the individual steps of the assembly instructions. Use the supplied fixing material to secure the tent.

  • Page 24: Parts List

    PA R T S L I S T ( 1/4 ) DESCRIPTION PART QUANTITY POLE 1 4 pcs. (32x1173 mm) POLE 2 4 pcs. (32x1770 mm) POLE 3 16 pcs. (38x1188 mm) POLE 4 8 pcs. (38x905 mm) POLE 4a 4 pcs.
  • Page 25 PA R T S L I S T ( 2/4 ) POLE 5 8 pcs. (41x250 mm) POLE 6 1 pcs. (25x660 mm) POLE 7 4 pcs. (32x1303 mm) POLE 8 4 pcs. (32x1300 mm) CONNECTOR A 4 pcs. CONNECTOR B 4 pcs.
  • Page 26 PA R T S L I S T ( 3/4 ) BASE PLATE C 8 pcs. CONNECTOR D 1 pcs. ROOF 1 pcs. SIDEWALL 2 pcs. SIDEWALL 2 pcs. WITH DOOR SCREW 8 pcs. (M8 x 50mm)

  • Page 27: Tension Spring

    PA R T S L I S T ( 4/ 4 ) SCREW 4 pcs. (M6 x 16mm) LONG 8 pcs. GROUND PEG SHORT 44 pcs. GROUND PEG GUY ROPE 8 pcs. BUNGEES 64 pcs. HOOK 8pcs. TENSION SPRING 1 pcs.
  • Page 28 S T E P 1 First insert the spring into pole (6) and screw the pole to the star connector (D). Put the roof construction of the tent together as shown. Please make sure that the push buttons snap into the connections so that the poles are fixed.
  • Page 29 S T E P 2 First attach the supplied plate feet (C) to the stand pole (4a). Now, by lifting the tent, insert the stand poles (4+4a). You need one person per pole to lift and insert them.
  • Page 30 S T E P 3 Now secure the poles with the long ground pegs. Make sure that the poles are vertical and in alignment.
  • Page 31 S T E P 4 Fasten the side and gable walls in combination with the roof tarpaulin. For this purpose, use the enclosed bungees.
  • Page 32 S T E P 5 As final step, fix the tent poles with the guy ropes.
  • Page 34 D A R F E S E I N B I S S C H E N M E H R S E I N ? TO L L E S Z U B E H Ö R U N D V I E L E S M E H R F I N D E N S I E I N U N S E R E M O N L I N E S H O P ! Ö...
