Istruzioni per l'installazione e l'uso
Aufstellungs-und Bedienungsanleitung
Instructions pour l'installation et l'emploi
Instructies voor de installatie en het gebruik
Asennus-ja käyttöohjeet
Installering og bruksanvisning
IT
CH
DE
AT
CH - ELEKTRISCH BETRIEBENE KOCHFELDER
FR
BE
NL
BE
FI
NO
DK
GB
IE
SE
ES
PT
GR
- PIANI COTTURA ELETTRICI
- TABLES DE CUISSON ELECTRIQUES
-
ELEKTRISCHE KOOKVLAKKEN
-
SÄHKÖLIESI AMMATTIKÄYTTÖÖN
-
ELEKTRISKE KOKEPLATER
-
EL-KOGEPLADER TIL ERHVERVSBRUG
- ELECTRICAL
-
ELEKTRISKA KOKPLAN
- PLACA ELECTRICA
- PLANOS DE COZEDURA ELÉCTRICOS
- HLEKTRIKA MATIA MAGEIREMATOS
Installations-og brugsvejledning
Instructions for installation and use
Installations-och bruksanvisningar
Istrucciones para la instalación y el uso
Instruções para a instalação e o uso
Odhgive giav thvn egkatavstash kai th crhvsh

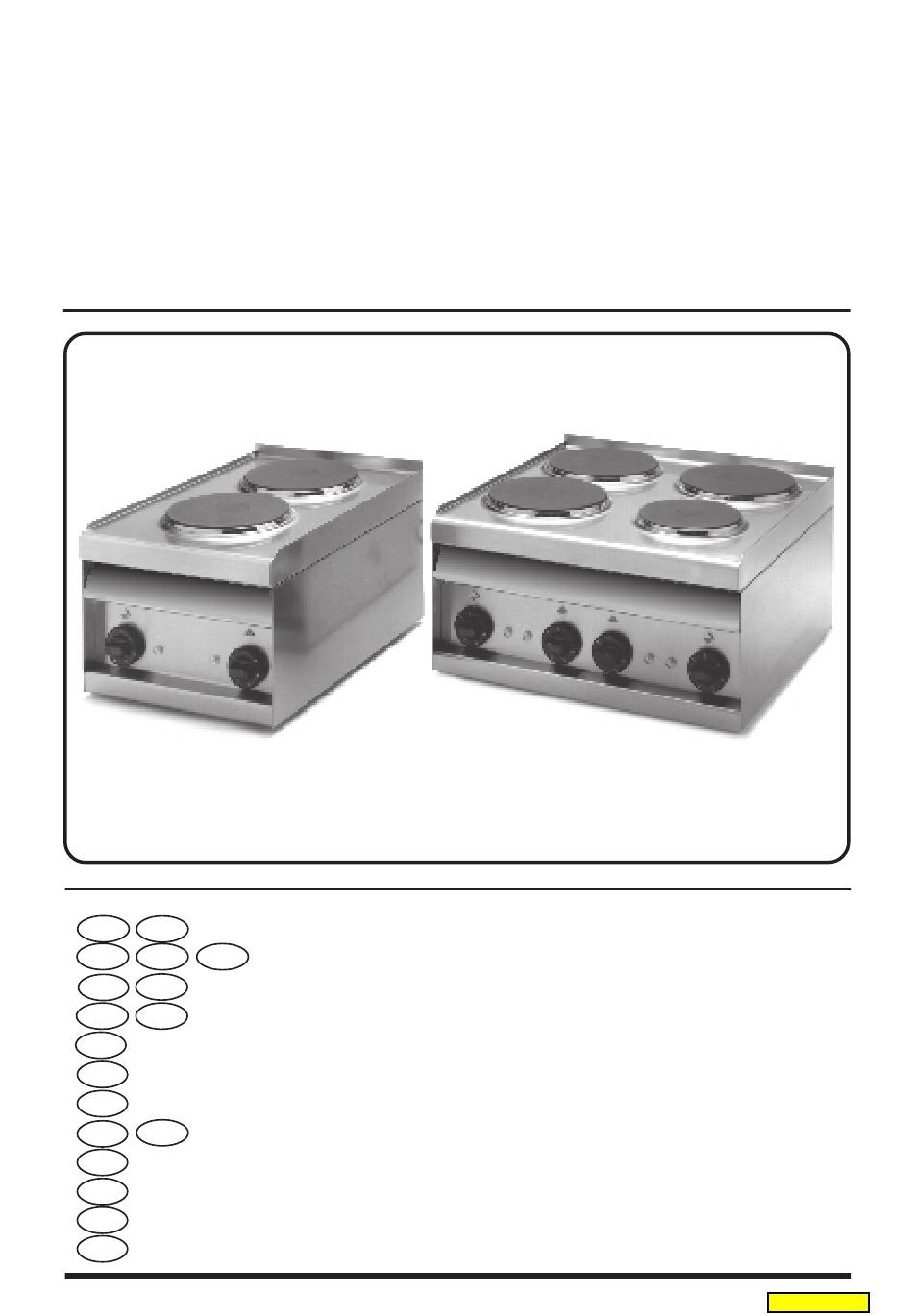

COOKING TOP
563003900
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Lotus cooker PC - 4EM
Summary of Contents for Lotus cooker PC - 4EM
- Page 1 Istruzioni per l'installazione e l'uso Installations-og brugsvejledning Aufstellungs-und Bedienungsanleitung Instructions for installation and use Instructions pour l'installation et l'emploi Installations-och bruksanvisningar Instructies voor de installatie en het gebruik Istrucciones para la instalación y el uso Asennus-ja käyttöohjeet Instruções para a instalação e o uso Odhgive giav thvn egkatavstash kai th crhvsh Installering og bruksanvisning - PIANI COTTURA ELETTRICI...
- Page 2 Targhetta caratteristiche Allacciamento elettrico Typenschild Elektroanschluß Plaque des caractéristiques Raccordement electrique Data Plate Electrical connection...
- Page 3 PC-8ET PC-8ET MODELLI DIMENSIONI ABMESSUNGEN 80x65x29 DIMENSIONS DIMENSIONS cm ALIMENTAZIONE STROMZUFUHR 400VAC 3N 50/60Hz ALIMENTATION POWER SUPPLY 415VAC 3N 50Hz ASSORBIMENTO MASSIMO MAXIMALE STROMAUFNAHME ABSORPTION MAXIMUM MAXIMUM ABSORPTION POTENZA MASSIMA HÖCHSTLEISTUNG 8 kW PUISSANCE MAXIMUM 8,7 kW MAXIMUM POWER CAVO ALIMENTAZIONE VERSORGUNGSLEITUNG 5x2,5 mm²...
- Page 4 INDICE TABELLA DATI TECNICI pag. 5 ISTRUZIONI PER L’INSTALLAZIONE pag. 6 INSTALLAZIONE pag. 6 DISPOSIZIONI DI LEGGE, REGOLE TECNICHE E DIRETTIVE pag. 6 INSTALLAZIONE pag. 6 ALLACCIAMENTO ELETTRICO pag. 6 EQUIPOTENZIALE pag. 7 MESSA IN FUNZIONE pag. 7 ISTRUZIONI PER L’USO pag.
- Page 5 TABELLA DATI TECNICI PC - 10ET PC - 4EM PC - 6EM PC - 4ET PC - 6ET MODELLI DIMENSIONI 60x60x30h 40x60x30h 100x60x30h 40x60x30h 60x60x30h 230V 1 ~50Hz 230V 1 ~50Hz 400V 2N~50Hz 400V 3N ~50Hz 400V 3N ~50Hz ALIMENTAZIONE...
- Page 6 ISTRUZIONI PER L'INSTALLAZIONE La targhetta caratteristiche tecniche si trova sul pannello posteriore (vedi disegno al punto allacciamento elettrico) e contiene tutti i dati necessari all'allacciamento. INSTALLAZIONE Durante il posiziomento l'apparecchio deve essere messo a bolla, piccoli dislivelli possono essere aggiustati mediante i piedini regolabili (avvitare o svitare).
- Page 7 EQUIPOTENZIALE L'apparecchio deve essere collegato ad un sistema equipotenziale. La vite di collegamento è posizionata sulla parte posteriore dell'apparecchio ed è contraddistinta dal simbolo Attenzione: il costruttore non è responsabile, e non risarcisce in garanzia danni provocati e che sono dovuti ad installazioni inadeguate e non conformi alle istruzioni.
- Page 8 PULIZIA E MANUTENZIONE Attenzione: durante la pulizia non lavare esternamente l'apparecchio con getti d'acqua diretti o ad alta pressione. Ogni sera a fine lavoro pulire accuratamente l'apparecchio. La pulizia quotidiana dell'apparecchio garantisce un funzionamento perfetto e una lunga durata dello stesso. Prima di iniziare la pulizia togliere la tensione dall'apparecchio.
-
Page 9: Table Of Contents
DE CH INHALTSVERZEICHNIS TABELLE TECHNISCHE DATEN Seite 10 INSTALLATIONSANWEISUNGEN Seite 11 AUFSTELLUNG Seite 11 RECHTSVERORDNUNGEN, TECHNISCHE REGELN UND RICHTLINIEN Seite 11 INSTALLATION Seite 11 ELEKTROANSCHLUß Seite 11 POTENTIALAUSGLEICH Seite 12 INBETRIEBNAHME Seite 12 GEBRAUCHSANWEISUNGEN Seite 12 INBETRIEBSETZUNG Seite 12 REINIGUNG UND PFLEGE Seite 13 VERHALTEN BEI LÄNGERER AUßERBETRIEBSETZUNG Seite 13... -
Page 10: Tabelle Technische Daten
TABELLE TECHNISCHE DATEN PC - 10ET PC - 4EM PC - 6EM PC - 4ET PC - 6ET MODELLE ABMESSUNGEN cm 60x60x30h 40x60x30h 100x60x30h 40x60x30h 60x60x30h 230V 1 ~50Hz 230V 1 ~50Hz 400V 2N~50Hz 400V 3N ~50Hz 400V 3N ~50Hz... -
Page 11: Installationsanweisungen
INSTALLATIONSANWEISUNGEN Das Typenschild befindet sich hinten an der Geräterückseite (siehe Abb. unter Punkt Elektroanschluß) und beinhaltet alle zur Installation erforderlichen Daten. AUFSTELLUNG Das Gerät muß bei der Aufstellung waagrecht stehen, kleinere Unebenheiten können durch die höhenverstellbaren Füßchen des Gerätes (ein- bzw. ausschrauben) ausgeglichen werden. Der Hauptschalter bzw. die Steckdose sollten sich in der Nähe des Gerätes befinden und leicht zugänglich sein. -
Page 12: Potentialausgleich
Potentialausgleich Das Gerät ist in ein Potentialausgleichsystem einzubeziehen. Hierzu befindet sich die Anschlußschraube auf der Geräterückwand und ist mit dem Symbol gekennzeichnet. Achtung: Der Hersteller übernimmt für Schäden, die auf Nichtbeachtung der Vorschriften oder unsachgemäße Installation zurückzuführen sind, keine Haftung bzw. Garantieverpflichtung. Inbetriebnahme Vor der ersten Inbetriebnahme des Gerätes und somit des ersten Kochvorgangs ist das Gerät sorgfältig zu reinigen (siehe Abschnitt “Reinigung und Pflege”). -
Page 13: Reinigung Und Pflege
REINIGUNG UND PFLEGE Achtung: Zur Reinigung darf daß Gerät von außen keinenfalls mit einem direktem Wasserstrahl oder einem Hochdruckreiniger abgespritzt werden. Jeden Abend, nach Betriebsende, muß das Gerät sorgfältig gereinigt werden. Die tägliche Reinigung gewährleistet den einwandfreien Betrieb und eine lange Lebensdauer des Gerätes. Vor der Reinigung muß... - Page 14 SOMMAIRE TABLEAU DES DONNEES TECHNIQUES page 15 page 16 INSTRUCTIONS POUR L’INSTALLATION page 16 MISE EN PLACE page 16 DISPOSITIONS LEGALES, REGLEMENTS TECHNIQUES ET DIRECTIVES INSTALLATION page 16 page 16 RACCORDEMENT ELECTRIQUE page 17 EQUIPOTENTIEL page 17 MISE EN MARCHE INSTRUCTIONS POUR L'EMPLOI page 17 page 17...
-
Page 15: Tableau Des Donnees Techniques
TABLEAU DONNEES TECHNIQUES PC - 10ET PC - 4EM PC - 6EM PC - 4ET PC - 6ET MODELES DIMENSIONS 60x60x30h 40x60x30h 100x60x30h 40x60x30h 60x60x30h 230V 1 ~50Hz 230V 1 ~50Hz 400V 2N~50Hz 400V 3N ~50Hz 400V 3N ~50Hz ALIMENTATION... -
Page 16: Instructions Pour L'installation
INSTRUCTIONS POUR L’INSTALLATION La plaquette signalétique se trouve sur la paroi arrière (voir le dessin au paragraphe “Raccordement électrique”). Elle contient toutes les données nécessaires pour effectuer le raccordement. MISE EN PLACE Lors de sa mise en place, l’appareil doit être mis de niveau. Pour cela, il suffit de dévisser ou de visser, selon les cas, les pieds qui sont réglables. -
Page 17: Equipotentiel
EQUIPOTENTIEL L’appareil doit être raccordé à un système équipotentiel. La vis de connexion se trouve à l’arrière de l’appareil et est marquée du symbole Attention: Le fabricant n’est pas responsable et, pendant la période de garantie, il ne remboursera pas les dommages provoqués par une installation incorrecte ou non conforme aux instructions. -
Page 18: Nettoyage Et Entretien
NETTOYAGE ET ENTRETIEN Attention: Pendant le nettoyage, ne lavez pas l’extérieur de l’appareil avec des jets d’eau directs ou à haute pression. Chaque soir, quand vous n’utilisez plus l’appareil, nettoyez-le soigneusement. Le nettoyage quotidien de l’appareil garantit un fonctionnement parfait et une longue durée. Avant de commencer le nettoyage, débranchez l’appareil. - Page 19 CONTENTS page 40 TECHNICAL SPECIFICATION TABLE page 41 INSTRUCTIONS FOR INSTALLATION INSTALLATION page 41 PROVISIONS OF THE LAW, TECHNICAL RULES AND REGULATIONS page 41 INSTALLATION page 41 ELECTRICAL CONNECTION page 41 EQUIPOTENTIAL page 42 START-UP page 42 INSTRUCTIONS FOR USE page 42 IGNITION page 42...
-
Page 20: Technical Specification Table
TECHNICAL SPECIFICATION TABLE PC - 10ET PC - 4EM PC - 6EM PC - 4ET PC - 6ET MODELS DIMENSIONS 60x60x30h 40x60x30h 100x60x30h 40x60x30h 60x60x30h 230V 1 ~50Hz 230V 1 ~50Hz 400V 2N~50Hz 400V 3N ~50Hz 400V 3N ~50Hz FEED... -
Page 21: Instructions For Installation
INSTRUCTIONS FOR INSTALLATION The data plate is on the rear panel (see drawing under "electrical connection" ) and contains all the information necessary for the connection. INSTALLATION When positioning the appliance make sure that it is perfectly level. Small adjustments can be made by screwing or unscrewing the adjustable small feet. -
Page 22: Equipotential
EQUIPOTENTIAL The appliance must be connected to an equipotential system. The connection screw is positioned on the rear part of the appliance and is distinguished by the symbol Warning: The manufacturer is not responsible and does not give compensation under guarantee for any damage due to installations that are inadequate and that are not in accordance with the instructions. -
Page 23: Cleaning And Maintenance
CLEANING AND MAINTENANCE Warning: When cleaning do not wash the exterior of the appliance with direct or high pressure water jets. At the end of each working day clean the appliance thoroughly. Daily cleaning ensures long duration and efficiency for your appliance. Before beginning to clean turn off the appliance power. Steel parts are to be washed with hot water and neutral detergent . - Page 24 INDICE TABLA DE DATOS TECNICOS pág. 50 INSTRUCCIONES PARA LA INSTALACION pág. 51 COLOCACION pág. 51 DISPOSICION LEGAL, REGLAS TECNICAS Y DIRECTIVAS pág. 51 INSTALACION pág. 51 CONEXION ELECTRICA pág. 51 EQUIPOTENCIAL pág. 52 PUESTA EN MARCHA pág. 52 INSTRUCCIONES DE USO pág.
- Page 25 TABLA DATOS TECNICOS PC - 10ET PC - 4EM PC - 6EM PC - 4ET PC - 6ET MODELOS DIMENSIONES 40x60x30h 60x60x30h 40x60x30h 60x60x30h 100x60x30h 230V 1 ~50Hz 230V 1 ~50Hz 400V 2N~50Hz 400V 3N ~50Hz 400V 3N ~50Hz ALIMENTACION...
- Page 26 INSTRUCCIONES PARA LA INSTALACION La placa de matricula se encuentra en la parte posterior (ver diseño conexión electrica) conteniendo todos los datos necesarios para la conexión. COLOCACION El aparato al colocarlo deberà estar nivelado, corrigiendo pequeños desniveles existentes por medio de los pies regulables (enroscando ó...
- Page 27 Equipotencial El aparato debe ser conectado a un sistema equipotencial. Las vias de conexión se encuentran en la parte posterior del mismo y, están marcadas con el símbolo Atención: El fabricate no se responsabiliza ni cubre en garantía, los daños ocasionados por una incorrecta instalación, ó...
- Page 28 LIMPIEZA Y CUIDADOS Durante la limpieza no lavar externamente el aparato con chorros de agua directos ó a alta presión. Cada dia, al finalizar el trabajo, limpiar el aparato cuidadosamente. La limpieza diaria garantiza un funcionamiento perfecto y una larga duración. Antes de proceder a la limpieza, desenchufarlo.
- Page 29 SCHEMA ELETTRICO - ELEKTRISCHES SCHEMA - SCHEMA ELECTRIQUE - ELEKTRISCHE SCHEMA- SÄHKÖKAAVIO - ELEKTRISK SKJEMAA PC-4EM PC-4ET PC-6EM PC-6ET PC-8ET Klemmenblok lijneindpunt Morsettiera arrivo linea Omschakelaar met 7 posities Commutatore 7 posizioni Wit kontrolelampje Lampada spia bianca Elektrische plaat Piastra elettrica Syöttölinjan päätetaulu Klemmsbrett 7-asentoinen virransäätäjä...
- Page 30 SCHEMA ELETTRICO - ELEKTRISCHES SCHEMA - SCHEMA ELECTRIQUE - ELEKTRISCHE SCHEMA- SÄHKÖKAAVIO - ELEKTRISK SKJEMAA PC-10ET Morsettiera arrivo linea Klemmenblok lijneindpunt Commutatore 7 posizioni Omschakelaar met 7 posities Lampada spia bianca Wit kontrolelampje Piastra elettrica Elektrische plaat Syöttölinjan päätetaulu Klemmsbrett 7-asentoinen virransäätäjä...
- Page 31 EL-OVERSIGT - WIRING DIAGRAM - ELEKTRISK KOPPLINGSSCHEMA - ESQUEMA ELECTRICO - EQUEMA ELÉCTRICO - HLEKTRIKO SCEDIAGRAMMA HLEKTRIKO SCEDIAGRAMMA HLEKTRIKO SCEDIAGRAMMA HLEKTRIKO SCEDIAGRAMMA HLEKTRIKO SCEDIAGRAMMA PC-4EM PC-4ET PC-6EM PC-6ET PC-8ET Polsko indgang el-ledning Regleta llegada linea Indstillingsknap med 7 positioner Commutador 7 posiciones Hvid kontrollampe Piloto blanco El-plade...
- Page 32 EL-OVERSIGT - WIRING DIAGRAM - ELEKTRISK KOPPLINGSSCHEMA - ESQUEMA ELECTRICO - EQUEMA ELÉCTRICO - HLEKTRIKO SCEDIAGRAMMA HLEKTRIKO SCEDIAGRAMMA HLEKTRIKO SCEDIAGRAMMA HLEKTRIKO SCEDIAGRAMMA HLEKTRIKO SCEDIAGRAMMA PC-10ET Polsko indgang el-ledning Regleta llegada linea Indstillingsknap med 7 positioner Commutator 7 posiciones Hvid kontrollampe Piloto blanco El-plade Placa eléctrica...
