Eaton IZM32 Installation Manual page 4

05/10 AWA1230-2435
Gültig ab Mai 2010
Abschnitt 2: Einbau der Kodiervorrichtung
Führen Sie die folgenden Schritte aus:
Schritt 1: Entnehmen sie der Tabelle 1 die Anzahl der
benötigten Kodierstifte (B), der Fächerscheiben (D) und der
Sechskantschrauben (C) sowie deren Installationsposition.
Beachten Sie, dass je nach Baugröße des Schalters nicht alle
beiliegenden Teile genutzt werden. Stecken Sie die Schrauben
mit den Fächerscheiben in die entsprechende Position (wie in
Tabelle 1 beschrieben) der Kodiervorrichtung (A) und schrauben
Sie die Kodierstifte von der anderen Seite an (M

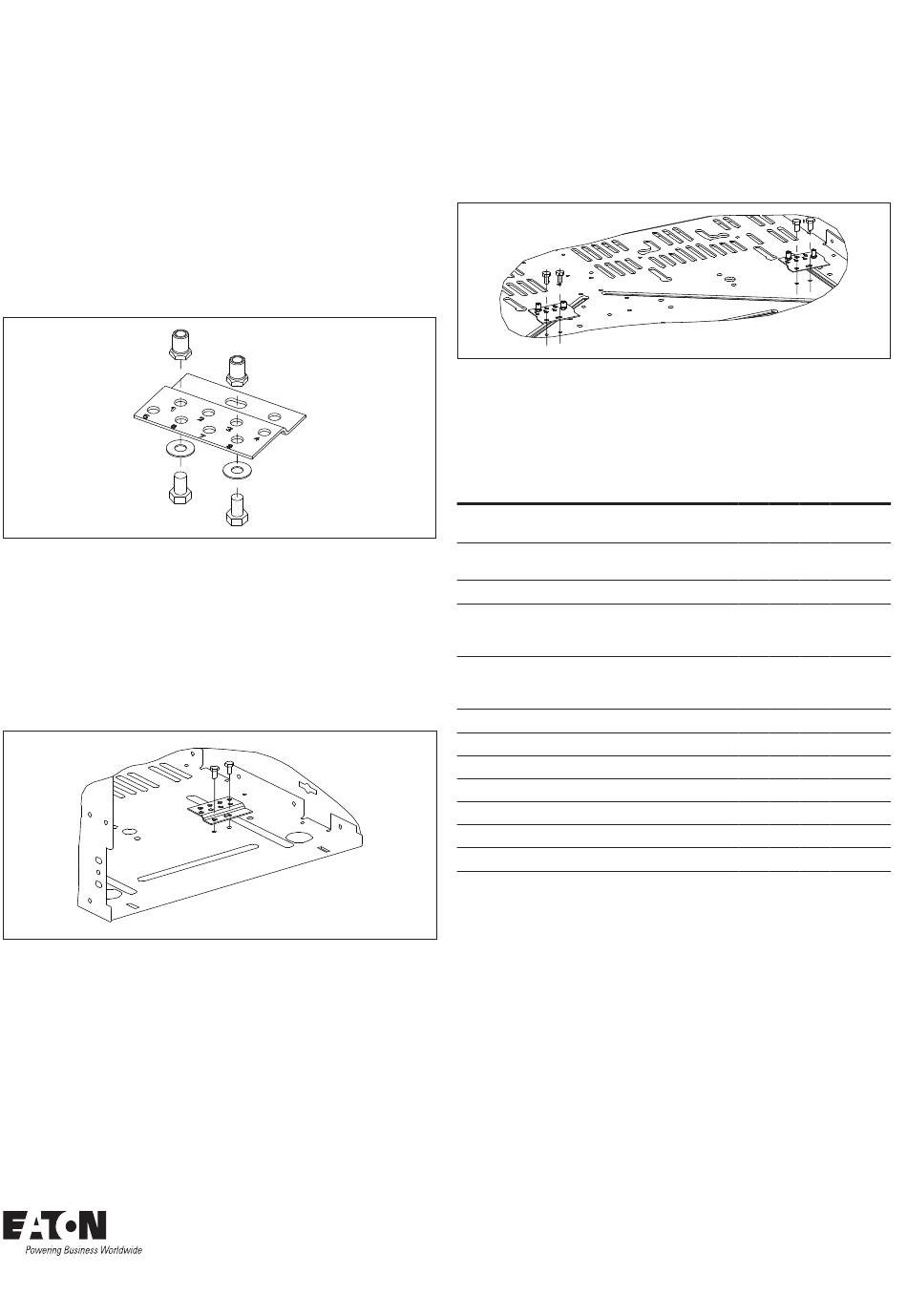

Abbildung 2. Schritt 1
A nmerkung: Die dargestellte Kodierstiftanordnung dient nur als Beispiel.
Schritt 2: Schrauben Sie die Kodiervorrichtung mit den
gewindeformenden M6 x 10 Schrauben (E) an den Kassettenboden,
wie in Abbildung 3 gezeigt (M
Wenn die Kodiervorrichtung für eine IZM40 oder IZM63/IZM99
Kassette vorgesehen ist, gehen Sie zu Schritt 3 über, ansonsten ist
die Installation abgeschlossen.
Abbildung 3. Schritt 2
= 10.5–13 Nm).
A
= 10.5–13 Nm) an.
A
Eaton Industries GmbH
Electrical Sector
©2010 by Eaton Industries GmbH
Änderungen vorbehalten
Subject to alterations
05/10 AWA1230-2435 / Z8803
Moon/Doku/Heng
Printed in USA (05/10)
Ausfahrtechnik des IZM32/IZM97,
Schritt 3: Wenn die Kodiervorrichtung für eine IZM40 oder IZM63/
IZM99 Kassette vorgesehen ist, dann schrauben Sie eine weitere
Kodiervorrichtung an den Kassettenboden (nachdem Sie auch für
diese Kodiervorrichtung Schritt 1 und 2 ausgeführt haben).
Abbildung 4. Schritt 3
Tabelle 1. Anzahl und Installationspositionen für
Kodiervorrichtungsinstallation (IZM32/IZM97, IZM40
und IZM63/IZM99)
kassette für
IZM32B, IZM97B, IN32B, IN97B
für 800–2000A
IZM32N, IZM97N, IN32N, IN97N
für 800–2000A
IZM32H, IZM97H für 800–2000A
IZM32B...25, ...32, IZM97B...25, ...32,
IN32B...25, IN32B...32,
IN97B...25, IN97B...32
IZM32N...25, ...32, IZM97N...25, ...32,
IN32N...25, IN32N...32,
IN97N...25, IN97N...32
IZM32H...25, ...32, IZM97H...25, ...32
IZM40B...40, IZM63B...40, IZM99B...40
IZM40N, IZM63N, IZM99N
IZM63N, IZM99N
IZM40H, IZM63H, IZM99H
IZM63N, IZM99N für 5000–6300A
IZM63H, IZM99H für 5000–6300A
Kodiervorrichtung für
IZM40, IZM63/IZM99
installationspositionen der kodierstifte
1 2 3 4 5 6
x x x x
x x x x
x x x x
x x x x
x x x x
x x x x
x x x
x x x
x x x
x x x
x x x
x x x
7 8
x
x x
x
x x
x
x
x
