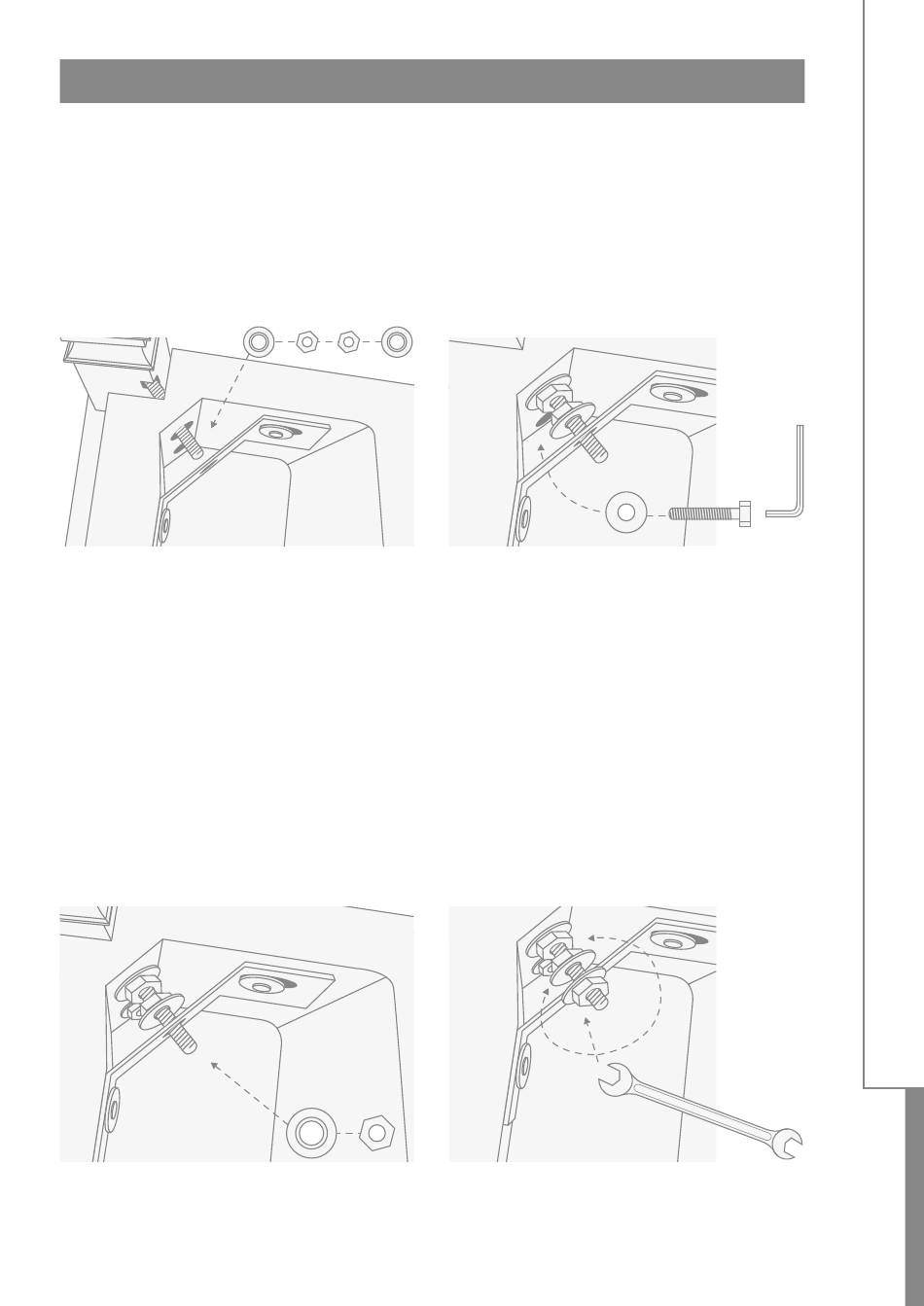

3)
Enrosque dos tuercas (E) en
la barra roscada, e introduzca
dos arandelas (D), como se
muestra en la figura.
La barra roscada debe atravesar
la ranura de la abrazadera
metálica.
5)
Enrosque otra tuerca (E) en
la barra roscada e introduzca
otra randela (D) por la parte
opuesta de
respecto a las primeras dos.
Repita las mismas operaciones para las dos patas.
la abrazadera
4)
Introduzca el tornillo Allen
(C) con la arandela (B) en el
agujero libre del ángulo del
lavabo de cerámica.
Enrosque el tornillo Allen con la
llave Allen, pero sin bloquearlo
definitivamente.
6)
Enrosque utilizando la llave
de 13 mm los tres bulones de la
barra roscada, sin apretarlos
definitivamente.
