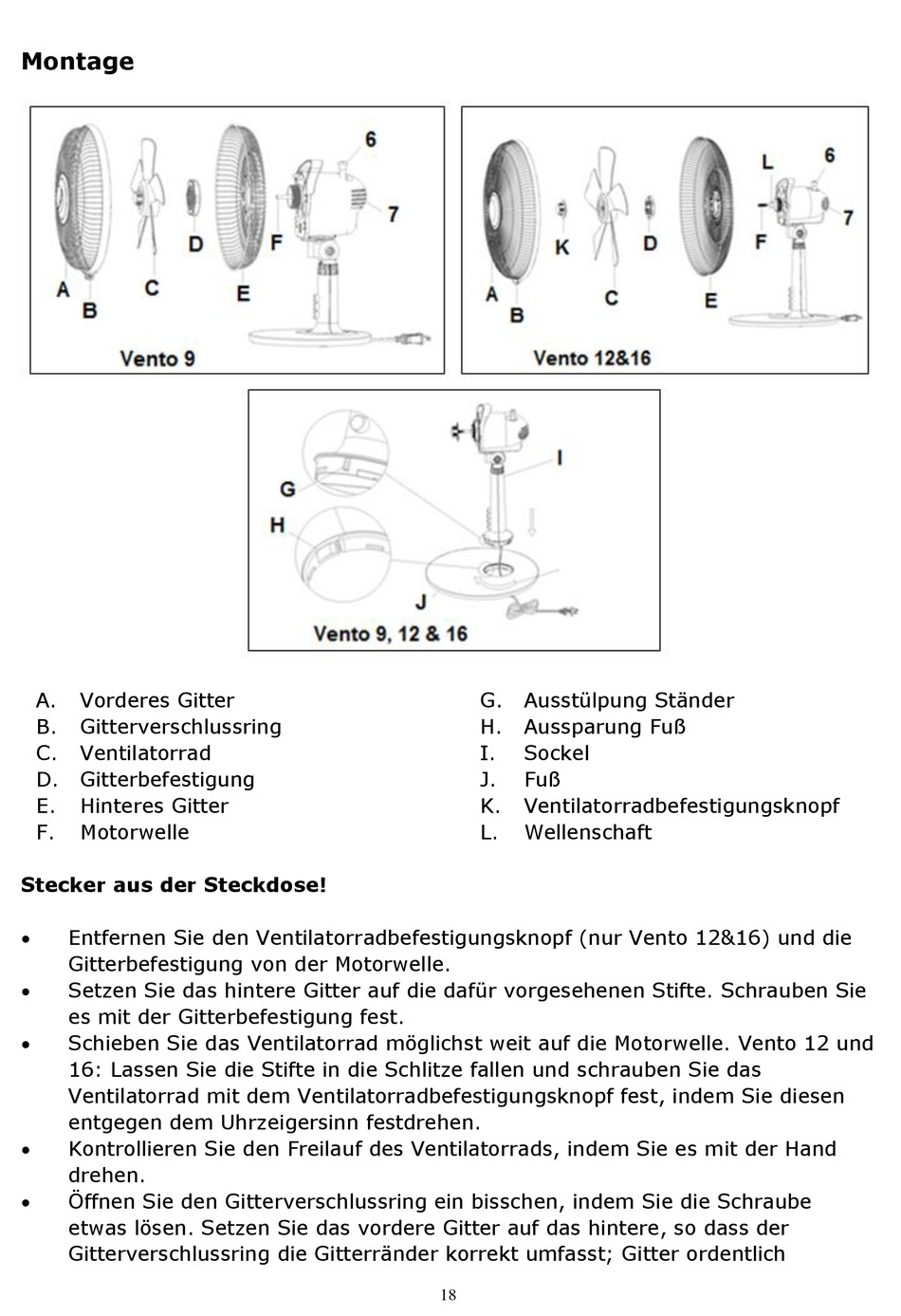

Montage

A. Vorderes Gitter
B. Gitterverschlussring
C. Ventilatorrad
D. Gitterbefestigung
E. Hinteres Gitter
F. Motorwelle
Stecker aus der Steckdose!
 Entfernen Sie den Ventilatorradbefestigungsknopf (nur Vento 12&16) und die
Gitterbefestigung von der Motorwelle.
 Setzen Sie das hintere Gitter auf die dafür vorgesehenen Stifte. Schrauben Sie
es mit der Gitterbefestigung fest.
 Schieben Sie das Ventilatorrad möglichst weit auf die Motorwelle. Vento 12 und
16: Lassen Sie die Stifte in die Schlitze fallen und schrauben Sie das
Ventilatorrad mit dem Ventilatorradbefestigungsknopf fest, indem Sie diesen
entgegen dem Uhrzeigersinn festdrehen.
 Kontrollieren Sie den Freilauf des Ventilatorrads, indem Sie es mit der Hand
drehen.
 Öffnen Sie den Gitterverschlussring ein bisschen, indem Sie die Schraube
etwas lösen. Setzen Sie das vordere Gitter auf das hintere, so dass der
Gitterverschlussring die Gitterränder korrekt umfasst; Gitter ordentlich
G. Ausstülpung Ständer
H. Aussparung Fuß
I. Sockel
J. Fuß
K. Ventilatorradbefestigungsknopf
L. Wellenschaft
