Appareil d'éclairage
Guide d'installation
Plateforme MUSEUM / Downlight réglable
MMP-130A/40BZ1/2

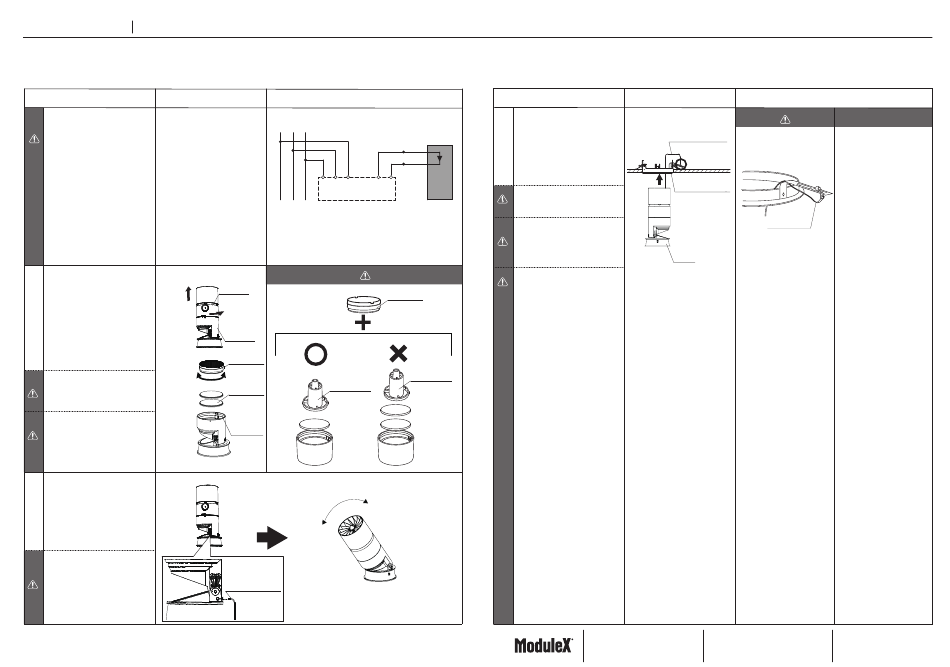

Détails de l'installation Schéma d'installation
Connexion des câbles
Veuillez brancher en fonction de la
description de l'alimentation
électrique.
Installation de pièces en option
2
Tourner le corps.
1
2 Retirer le corps du capuchon.
Tourner le support en option et le
3
retirer.
4
Mettre un filtre dans le capuchon.
5 Retourner le support en option et
le remettre.
3
Faire attention au fait que la
lentille d'aiguiseur fonctionne
2 FILTRES
avec deux lentilles de filtre.
MAXI.
Ne pas mettre plus de filtres que le
f
nombre approprié de pièces.
Causes de chute et de dégâts.
Réglage de l'angle d'inclinaison
Desserrer une vis avec la clé
1
hexagonale et déverrouiller.
Mettre un point de vue à
2
l'échelle.
Utiliser une clé hexagonale
fournie à chaque fois.
Avertissement
Schéma de câblage
PE N L
CA 1200 mA
36,8 V
L N PE + -
Driver
f
Corps SUPPORT
2 FILTRES MAXI.
EN OPTION
1
Capuchon
SUPPORT
EN OPTION
5
Lentilles
d'aiguiseur
FILTRE
4
CAPUCHON
intérieur
2
clé hexagonale
1
Détails de l'installation
Installation au plafond
1 Installer le fil de sécurité au cadre
de montage.
+ROUGE
Installer l'appareil au cadre de
2
montage.
-NOIR
LED
S'assurer de fixer solidement le fil de
h
sécurité au cadre de montage.
Ne pas toucher le côté intérieur du
corps à mains nues.
Utiliser un chiffon doux pour
nettoyer et entretenir le côté
intérieur du corps.
S'assurer que l'appareil ne touche
aucun objet au plafond.
Lentilles
d'aiguiseur
R
Schéma d'installation
Fil de sécurité
1
2 Plafond
Cadre de montage
Fil de sécurité
Corps
Tout en maintenant le bord de la
partie principale, appuyer sur elle.
※Le filtre du verre intérieur ne doit
pas être touché à la main.
