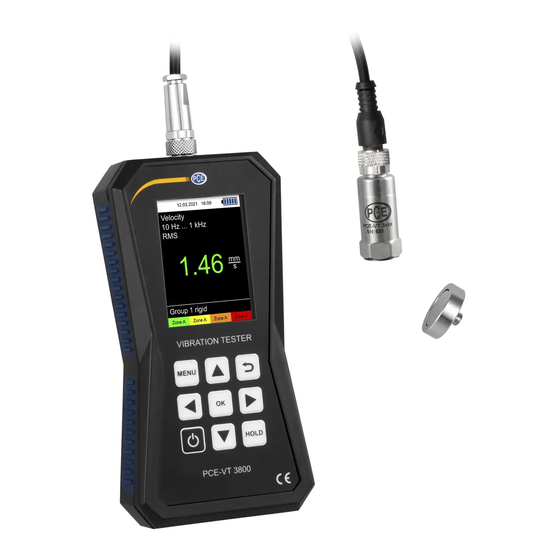

PCE Instruments PCE-VT 3800 User Manual
Vibration meter
Hide thumbs
Also See for PCE-VT 3800:
- User manual (66 pages) ,
- User manual (65 pages) ,
- User manual (65 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Bedienungsanleitung
User Manual
PCE-VT 3800/3900 Vibrationsmessgerät | Vibration Meter
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be found by using our
product search on: www.pce-instruments.com
Letzte Änderung / last change: 3 Mai 2021
v1.0
© PCE Instruments
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for PCE Instruments PCE-VT 3800
Summary of Contents for PCE Instruments PCE-VT 3800
- Page 1 Bedienungsanleitung User Manual PCE-VT 3800/3900 Vibrationsmessgerät | Vibration Meter User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung / last change: 3 Mai 2021 v1.0...
-
Page 2: Table Of Contents
FFT (nur PCE-VT 3900) ....................15 Drehzahlmessung (nur PCE-VT 3900) ................15 Kalibrierung ........................16 Einstellungen ........................17 Bedienungsanleitung .......................19 5.10 Info ..........................19 Messen ....................19 Messmodus-Oberfläche ....................19 Vorbereitungen zur Messung ..................19 Durchführung einer Messung ..................20 Manueller Speicher ......................20 Datenlogger ..................21 Einstellungen ........................21 © PCE Instruments... - Page 3 Daten anzeigen .......................26 Daten löschen .........................26 FFT (nur PCE-VT 3900) ............... 26 Bedienung und Anzeige ....................26 RPM ..........................28 Speicher ..........................28 10 Drehzahlmessung (nur PCE-VT 3900)..........28 11 PC-Software ..................29 12 Garantie ....................29 13 Entsorgung ..................29 © PCE Instruments...
- Page 4 RPM measurement (PCE-VT 3900 only) .................44 Calibration ........................45 Settings ...........................46 Manual ..........................48 5.10 Info ..........................48 Measurement ..................48 Measurement screen .......................48 Preparation for the measurement ..................48 Making a measurement ....................49 Memory ...........................49 Data logger ..................50 Settings ...........................50 © PCE Instruments...
- Page 5 Delete data ........................55 FFT (PCE-VT 3900 only) ..............55 Operation and display .....................55 RPM ..........................57 Memory ...........................57 10 RPM measurement (PCE-VT 3900 only)..........57 11 PC software ..................58 12 Warranty ....................58 13 Disposal ....................58 © PCE Instruments...
-
Page 6: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Page 7: Systembeschreibung
Systembeschreibung Messgerät Die Vibrationsmessgeräte PCE-VT 3800 und PCE-VT 3900 eignen sich zur Messung und Überwachung von Schwingungen an Maschinenbauteilen. Zu den Messgrößen gehören Schwingbeschleunigung, Schwinggeschwindigkeit und Schwingweg. Der Messwert für die eingestellte Messgröße kann zwischen RMS-, Peak-, Peak-Peak-Wert und Scheitelfaktor umgeschaltet werden. - Page 8 Abb. 1 Beschreibung PCE-VT 3800/3900 Sensorbuchse Display Tasten USB-Buchse Sensorkabel Vibrationssensor Magnetadapter © PCE Instruments...
-
Page 9: Funktionstasten
- Nach oben navigieren - Nach unten navigieren RECHTS - Nach rechts navigieren LINKS - Nach links navigieren Display (im Messmodus) Datum und Uhrzeit Batteriezustand Messgröße Frequenzfilter Parameter HOLD an/aus Messwert Maximal-Messwert Eingestellte ISO-Gruppe 10. Schwingstärkezone Abb. 2 Display Messmodus © PCE Instruments... -
Page 10: Spezifikationen
Spezifikationen Technische Spezifikationen Vibrationsmessgerät PCE-VT 3800/3900 0,0 … 399,9 m/s² Schwingbeschleunigung 0,0 … 399,9 mm/s Messbereich Schwinggeschwindigkeit 0,0 … 3,9 mm Schwingweg Messparameter RMS, Peak, Peak-Peak, Scheitelfaktor (Crest factor) Genauigkeit ±2 % Referenzfrequenz 160 Hz Schwingbeschleunigung 0,1 m/s² Auflösung Schwinggeschwindigkeit... -
Page 11: Lieferumfang
Ø 29 x 81 mm (PCE-VT 3xxxS SENSOR) 52 g (PCE-VT 3xxx SENSOR) Gewicht (ohne Kabel) 119 g (PCE-VT 3xxxS SENSOR) Lieferumfang • 1 x Vibrationsmessgerät PCE-VT 3800 oder PCE-VT 3900 • 1 x Sensor mit Spiralkabel • 1 x Magnetadapter •... -
Page 12: Zubehör
Schwer zugängliche Messstellen können mit der Messspitze PCE- VT-NP erreicht werden. Um eine genaue Messung zu erhalten, sollte die Messspitze möglichst senkrecht auf die Messstelle gesetzt werden. 3.3.4 USB-Netzteil NET-USB-EU Mit Hilfe des USB-Netzteils kann das Messgerät aufgeladen und betrieben werden. © PCE Instruments... - Page 13 3.3.5 Vibrationskalibrator PCE-VC20 / PCE-VC21 Um das Messgerät PCE-VT 3800 / 3900 zu kalibrieren, können die Schwingungskalibratoren PCE-VC20 oder PCE- VC21 verwendet werden. 3.3.6 Instrumentenkoffer PCE-VT CASE Der Instrumentenkoffer dient der sicheren Aufbewahrung und dem Transport des Messgerätes und des Gerätezubehörs.
-
Page 14: Vorbereitung
Startbildschirm erscheint. Der Startbildschirm wird für ca. 2 Sek. angezeigt und das Gerät wechselt anschließend in den Messmodus. Um das Gerät auszuschalten, drücken Sie EIN/AUS , bis sich das Display abschaltet. Das folgende Hinweissymbol erscheint auf dem Startbildschirm, falls Uhrzeit und Datum eingestellt werden müssen: © PCE Instruments... -
Page 15: Menü
Mit der ZURÜCK Taste können Untermenüs wieder verlassen werden. Das Hauptmenü des PCE-VT 3800 besteht aus den Untermenüs Messung, Datenlogger, Speicher, Einstellungen, Kalibrierung, Betriebsanleitung und Info. Bei dem PCE-VT 3900 gibt es noch zusätzlich die Untermenüs Routenmessung, FFT und Drehzahlmessung. Die Untermenüs werden in den nachfolgenden Kapiteln näher erläutert. - Page 16 Grafik der vier Zonen in der unteren Hälfte des Messbildschirms. Der aktuelle Messwert wird anhand der Auswahl in eine der vier Zonen eingeteilt und entsprechend eingefärbt. Zudem blinkt die entsprechende Zone, um eine schnelle Bewertung des Messwerts anhand der in der Norm definierten Grenzwerte zu ermöglichen. © PCE Instruments...
- Page 17 Betriebs- und Nenndrehzahlen ist relativ groß und reicht von −1 −1 120 ������ bis 15.000 ������ • Gruppe 2: Mittelgroße Maschinen mit einer Nennleistung über 15 kW und bis 300 kW; Elektrische Maschinen mit einer Achshöhe 160 mm <H <315 mm © PCE Instruments...
-
Page 18: Datenlogger
Der Datenlogger wird über diesen Menüpunkt gestartet. Dies führt zum Datenloggerbildschirm, auf welchem die aktuellen Messparameter, der Messwert und die Datenloggereinstellungen angezeigt werden. Für den Datenlogger werden die gleichen Einstellungen wie für den regulären Messmodus verwendet, welche in 5.1 Messung verändert werden können. © PCE Instruments... -
Page 19: Manueller Speicher
Messwerten in den Routen. 5.4.1 Route starten Die Routen müssen mit Hilfe der PC-Software konfiguriert und auf das Gerät übertragen werden. Nachdem die Routen auf das Gerät übertragen wurden, kann mit diesem Menüpunkt eine einzelne Route ausgewählt und gestartet werden. © PCE Instruments... -
Page 20: Fft (Nur Pce-Vt 3900)
Diese beiden Menüpunkte dienen dem Löschen von einzelnen FFT Spektren bzw. dem Löschen von allen gespeicherten Spektren auf einmal. Drehzahlmessung (nur PCE-VT 3900) Mit diesem Menüpunkt wird die Drehzahlmessung gestartet und bei dieser Funktion gibt es keine weiteren Einstellungen. © PCE Instruments... -
Page 21: Kalibrierung
Messwert in grüner Schrift und der Einheit mm/s angezeigt. Es ist nicht notwendig, die Messgröße und den Parameter in den Einstellungen eigens für die Kalibrierung zu verändern, da für die Kalibrierung nur der RMS-Wert der Schwinggeschwindigkeit ausgewertet wird. © PCE Instruments... -
Page 22: Einstellungen
Einheitensystem (US) ausgewählt werden. 5.8.2 Dezimalzeichen Für das Dezimaltrennzeichen von Messwerten kann entweder ein Punkt oder ein Komma ausgewählt werden. 5.8.3 Datum & Uhrzeit In diesem Menü lassen sich Datum und Uhrzeit einstellen. Zudem kann das Datumsformat umgestellt werden. © PCE Instruments... - Page 23 Standardkalibrierung für den mitgelieferten Sensor ausgewählt. Es wird empfohlen, danach eine neue Kalibrierung durchzuführen. Das Zurücksetzen muss durch Bestätigung des Dialogfensters explizit akzeptiert werden. Nachdem ein Reset durchgeführt wurde, startet sich das Gerät automatisch neu. Abb. 14 Bestätigungsdialog © PCE Instruments...
-
Page 24: Bedienungsanleitung
Abb. 15 Messbildschirm Vorbereitungen zur Messung Um eine Messung durchzuführen, müssen zunächst die gewünschten Messparameter im Menü eingestellt werden. Dazu gehören die Messgröße, der Parameter, die Einheit und je nach Anwendung die ISO-Bewertung oder der Maximalwert. © PCE Instruments... -
Page 25: Durchführung Einer Messung
Dabei muss vorher der gewünschte Ordner mit dem entsprechenden Menü eingestellt werden. Die Messungen können auch mit der PC-Software ausgelesen werden. Gespeicherte Messungen können entweder einzeln, komplett für den aktuellen Ordner oder komplett für alle Ordner über die entsprechenden Menüeinträge gelöscht werden. © PCE Instruments... -
Page 26: Datenlogger
Datenloggers verhindert, wenn die eingestellte Start-/Stopp-Zeit vor der aktuellen Zeit oder die Stoppzeit vor der Startzeit liegt. In dem Fall müssen die entsprechenden Einstellungen überprüft und korrigiert werden. Nachdem die gewünschten Datenloggereinstellungen ausgewählt wurden, kann der Datenlogger gestartet werden. © PCE Instruments... -
Page 27: Messung
100 Messpunkte zugeordnet werden. Insgesamt sind bis zu 100 verschiedene Routen konfigurierbar. Die Namen der einzelnen Routenelemente können in der PC-Software frei vergeben werden. Für jeden Messpunkt können bis zu 1000 Messwerte gespeichert werden, um eine Trendanzeige zu ermöglichen. © PCE Instruments... -
Page 28: Route Starten
Sofern für einen Messpunkt noch kein Messwert aufgenommen wurde, erscheint der Name in roter Schrift und ändert sich nach einer Messung in grün. Entsprechend erscheint der Name einer Maschine in roter Schrift, sofern noch nicht für alle zugehörigen Messpunkte ein Messwert aufgenommen wurde. © PCE Instruments... - Page 29 Messwert überschreibt und im entsprechenden Dialogfenster bestätigt werden muss. Abb. 22 Messung für einen Messpunkt für aktuelle Routenmessung überschreiben Sobald für alle Messpunkte ein Messwert aufgenommen wurde, erscheint das folgende Dialogfenster. Abb. 23 Routenmessung komplett © PCE Instruments...
-
Page 30: Route Vorzeitig Beenden Oder Unterbrechen
Abb. 25 Neue Route starten oder vorherige Sitzung fortführen Um die Route fortzuführen, muss erneut das rote X ausgewählt werden. Dadurch bleibt der vorherige Fortschritt erhalten. Bei Auswahl des grünen Häkchens wird die Route mit 0 % Fortschritt von neu begonnen. © PCE Instruments... -
Page 31: Daten Anzeigen
Frequenzauflösung dF angezeigt. Die Frequenzauflösung dF hängt von der Maximalfrequenz des Spektrums ab und für die Schwingbeschleunigung sind die folgenden Einstellungen möglich: Max. Frequenz Frequenzauflösung dF 7812 Hz 3,8 Hz 3906 Hz 1,9 Hz 1953 Hz 1,0 Hz 976 Hz 0,5 Hz © PCE Instruments... - Page 32 In den beiden Spektren wird die aktuelle Cursorposition durch eine orange gestrichelte Linie dargestellt. Mit Hilfe der HOLD Taste kann das aktuelle Spektrum eingefroren werden. Dies wird durch den Hinweis HOLD in der Gesamtansicht oben rechts angezeigt. Ein erneutes Drücken führt wieder zur Live Messung. © PCE Instruments...
-
Page 33: Rpm
Bei dieser Funktion wird im gemessenen Vibrationssignal die Maximalamplitude der Schwinggeschwindigkeit ermittelt und die dazugehörige Frequenz wird als Drehzahl und in Hz angezeigt. Hinweis Es kann zu Fehlmessungen kommen, falls im Signal Störkomponenten bei anderen Frequenzen auftreten. © PCE Instruments... -
Page 34: Pc-Software
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... -
Page 35: Safety Notes
We expressly point to our general guarantee terms which can be found in our general terms of business. If you have any questions, please contact PCE Instruments. The contact details can be found at the end of this manual. © PCE Instruments... -
Page 36: System Description
Other features of the PCE-VT 3800 include a memory for manual measurements and a data logger function for recording measured values over a longer period of time. In addition to the features described above, the PCE-VT 3900 offers functions for route measurement, calculation of FFT and RPM measurement. - Page 37 Fig. 29 Description of PCE-VT 3800/3900 Sensor connector Display Function keys USB port Sensor cable Vibration sensor Magnet adaptor © PCE Instruments...
-
Page 38: Function Keys
- Menu right LEFT - Menu left Display (measurement screen) Date and time Battery level Measuring unit Frequency filter Parameter HOLD on/off Measurement value Max value Set ISO group 10. Vibration severity zone Fig. 1 Measurement screen © PCE Instruments... -
Page 39: Specifications
Specifications Technical specifications Vibration meter PCE-VT 3800/3900 0.0 … 399.9 m/s² Vibration acceleration 0.0 … 399.9 mm/s Measurement range Vibration velocity 0.0 … 3.9 mm Vibration displacement Parameters RMS, peak, peak-peak, crest factor Accuracy ±2 % Reference frequency 160 Hz Vibration acceleration 0.1 m/s²... -
Page 40: Delivery Contents
Ø 29 x 81 mm (PCE-VT 3xxxS SENSOR) 52 g (PCE-VT 3xxx SENSOR) Weight (without cable) 119 g (PCE-VT 3xxxS SENSOR) Delivery contents • 1 x vibration meter PCE-VT 3800 or PCE-VT 3900 • 1 x sensor with spiral cable • 1 x magnet adaptor •... -
Page 41: Accessories
PCE-VT-NP. The measuring tip should be placed as vertically as possible on the measurement surface in order to achieve accurate measurements. 3.3.4 USB mains adaptor NET-USB-EU With the USB mains adaptor, the meter can be charged and operated. © PCE Instruments... - Page 42 3.3.5 Vibration calibrator PCE-VC20 / PCE-VC21 The vibration meter PCE-VT 3800 / 3900 can be calibrated with the vibration calibrators PCE-VC20 or PCE-VC21. 3.3.6 Instrument case PCE-VT CASE The instrument case is used for safe storage and transport of the vibration meter and its accessories.
-
Page 43: Getting Started
The device is turned off by pressing the ON/OFF key until the screen turns off. The following icon is displayed on the start- up screen if date and time need to be set: © PCE Instruments... -
Page 44: Menu
OK key. The BACK key is used to return from sub menus. The main menu of the PCE-VT 3800 consists of the sub menus Measurement, Data logger, Memory, Settings, Calibration, Manual and Info which are explained in detail below. - Page 45 If the ISO evaluation is currently enabled and an incompatible measuring unit (acceleration) or parameter (peak, peak-peak, crest factor) is selected, the evaluation function is automatically disabled and a hint is displayed on the screen. © PCE Instruments...
- Page 46 These machines generally have plain bearings and the relatively −1 120 ������ high rated/operating speeds range from −1 15,000 ������ • Group 2: Medium-sized machines with nominal power between 15 kW and 300 kW; Electrical machines with shaft height 160 mm <H <315 mm. © PCE Instruments...
-
Page 47: Data Logger
The data logger is started via this sub menu which opens the data logger screen where the current measuring parameters, the reading and the data logger settings are displayed. For the data logger, the same settings as for the general measuring mode are used. These can be changed as described under 5.1 Measurement. © PCE Instruments... -
Page 48: Memory
Start route The routes must be configured using the PC software and transferred to the meter. After the routes have been transferred to the device, a single route can be selected and started with this menu item. © PCE Instruments... -
Page 49: Fft (Pce-Vt 3900 Only)
These two menu items can be used to delete individual FFT spectra or all saved spectra at a time. RPM measurement (PCE-VT 3900 only) Via this menu item, the RPM measurement can be started. This function has no further settings. © PCE Instruments... -
Page 50: Calibration
It is not necessary to adjust the measuring unit and the parameter specifically for the calibration as only the RMS value of the vibration velocity will be evaluated during this procedure. © PCE Instruments... -
Page 51: Settings
Decimal separator As decimal separator for the readings, you can either select a dot or a comma. 5.8.3 Date & time This menu is used to change the date and time. The date format can also be changed. © PCE Instruments... - Page 52 It is recommended to perform a calibration after the reset. The reset must be confirmed via the subsequent confirmation dialogue. The device will automatically restart after the reset. Fig. 14 Confirmation dialogue © PCE Instruments...
-
Page 53: Manual
Preparation for the measurement Before making a measurement, the desired measurement parameters must be set in the menu. These include the measuring unit, the parameter, the unit and, depending on the application, the ISO evaluation or max value. © PCE Instruments... -
Page 54: Making A Measurement
The desired folder must be set beforehand via the corresponding menu. The measurements can also be read out with the PC software. Saved measurements can be deleted either individually, completely for the current folder or completely for all folders via the corresponding menu items. © PCE Instruments... -
Page 55: Data Logger
In this case, the corresponding settings must be checked and corrected. After the desired data logger settings have been selected, the data logger can be started. © PCE Instruments... -
Page 56: Measurement
100 different routes can be configured. The names of the individual route elements can be freely assigned in the PC software. For each measuring spot, up to 1000 measured values can be saved to enable a trend display. © PCE Instruments... -
Page 57: Start Route
If no measured value has yet been recorded for a measuring spot, the name appears in red and changes to green after a measurement. Similarly, the name of a machine appears in red if a measurement has not yet been taken for all associated measuring spots. © PCE Instruments... - Page 58 Fig. 36 Overwrite measurement of a measuring spot for current route measurement As soon as a measured value has been recorded for all measuring spots, the following dialogue window appears. Fig. 37 Route measurement completed © PCE Instruments...
-
Page 59: Cancel Or Interrupt Route
Fig. 39 Start new route or continue previous session To continue the route, the red X must be selected again. This retains the previous progress. If the green tick is selected, the route is restarted with 0 % progress. © PCE Instruments... -
Page 60: Display Data
The frequency resolution dF depends on the maximum frequency of the spectrum and the following settings are possible for vibration acceleration: Max. frequency Frequency resolution dF 7812 Hz 3.8 Hz 3906 Hz 1.9 Hz 1953 Hz 1.0 Hz 976 Hz 0.5 Hz © PCE Instruments... - Page 61 With the help of the HOLD key, the current spectrum can be held. This is indicated by the message HOLD in the overall view at the top right. Pressing it again leads back to the live measurement. © PCE Instruments...
-
Page 62: Rpm
With this function, the maximum amplitude of the vibration velocity in the measured vibration signal is determined and the corresponding frequency is displayed as RPM and in Hz. Note Faulty measurements may occur if there are any interfering factors in the signal at other frequencies. © PCE Instruments... -
Page 63: Pc Software
For countries outside the EU, batteries and devices should be disposed of in accordance with your local waste regulations. If you have any questions, please contact PCE Instruments. © PCE Instruments... - Page 64 PCE Instruments contact information Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
