Popis zařízení / Zprovoznění ProCut basic

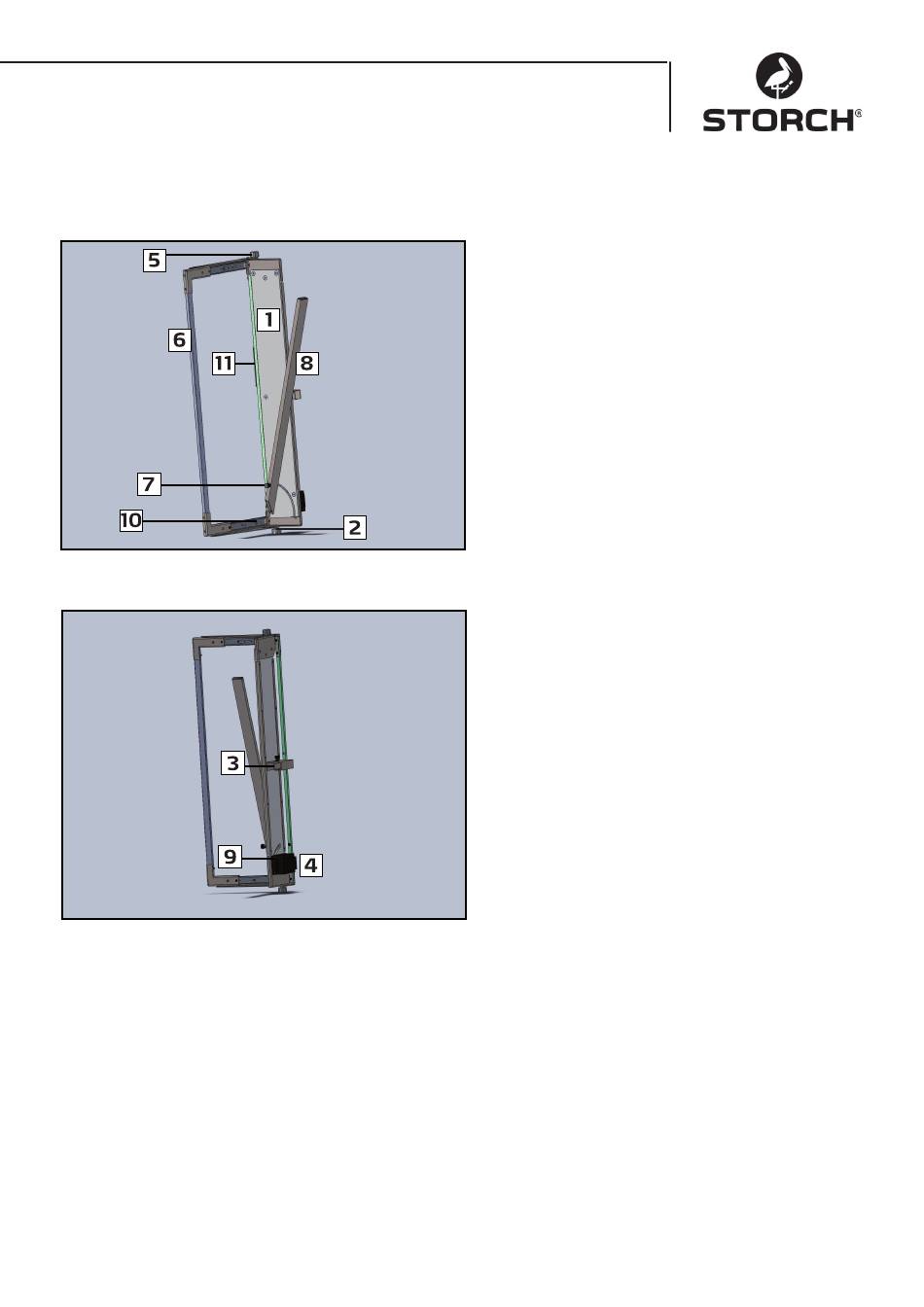

Obr. 1: Pohled zepředu
Obr. 2: Pohled zezadu
Montáž / Zprovoznění
Zařízení se dodává v krabici k přepravě a uložení
Kufr otevřete a zařízení vyjměte.
Přístroj z kufru nezvedejte za řezný třmen (č. 6).
Uchopte zařízení za základní desku (č. 1) a vytáhněte ho.
Transportujte zařízení k místu použití na lešení a postavte ho opatrně na dolní velký černý stavěcí šroub
(č. 2) pro řezný třmen. Otevřete pojistnou zástrčku (č. 3) na zadní straně zařízení u zavěšení na lešení a
zavěste ji do horní tyče zadní opěry. Transformátor (č. 4) se nyní dotýká polstrovanou plochou dolní tyče
lešení zadní opěry. Zavřete pojistnou zástrčku (č. 3) u zavěšení na lešení a pevně ji přišroubujte. Přesvědčte
se o spolehlivém zavěšení a správném umístění.
1 Základní deska
2 Dolní stavěcí šroub pro řezný třmen
5 Horní stavěcí šroub pro řezný třmen
6 Řezný třmen
7 Stavěcí šroub pro opěrnou lištu
8 Opěrná lišta pro izolační desku
10 Stupnice pro falcování (drážky) a výřezy do
hloubky
11 Vyklápěcí pomocný úhelník pro zkosení
3 Pojistné zástrčky k zavěšení na lešení
4 Transformátor
9 Spínač transformátoru Zapnout/Vypnout
