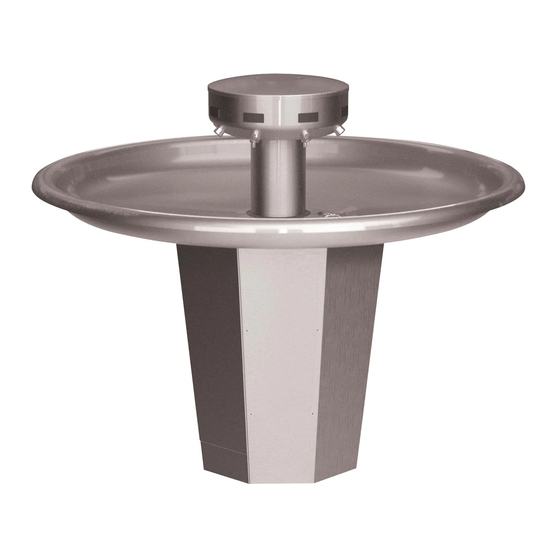

Sentry 54-inch circular washfountain with infrared control
Hide thumbs Also See for SN2008/IR:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SN2008/IR
215-1069 Rev. G; EN 10-00-015
© 2010 Bradley Corporation
Page 1 of 25
7-12-2010
Installation
SN2008/IR
Sentry 54-Inch Circular
Washfountain with
Infrared Control
Lavabo fontaine circulaire
54 po (1372 mm) à commande
à infrarouge Sentry
Fuente de lavado circular
Sentry de 54 pulg. (1372 mm)
con control infrarrojo

Table of Contents

Cleaning Instructions . . . . . . . . . . . . . . . . . . . . . . . . . 2
Supplies Required . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Rough-In Information . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installation Instructions . . . . . . . . . . . . . . . . . . . . . . . 5
Optional Equipment Installation . . . . . . . . . . . . . . . 7
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Sommaire
Instructions relatives au nettoyage . . . . . . . . . . . . 10
Fournitures requises . . . . . . . . . . . . . . . . . . . . . . . . 11
Informations sur la mise en place
des tuyauteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Instructions relatives à l'installation . . . . . . . . . . . 13
Installation de l'équipement optionnel . . . . . . . . . 15
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Tabla de contenidos
Instrucciones de limpieza . . . . . . . . . . . . . . . . . . . . 18
Materiales necesarios . . . . . . . . . . . . . . . . . . . . . . . 19
Información sobre tuberías empotradas . . . . . . . 20
Instrucciones de instalación . . . . . . . . . . . . . . . . . . 21
Instalaciones de equipos opcionales . . . . . . . . . . 23
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . 24
P.O. Box 309, Menomonee Falls, WI 53052-0309
Phone: 1.800.BRADLEY
bradleycorp.com
U P
C
C
R
Fax: 262.253.4161

Advertisement

loading
Need help?

Need help?

Do you have a question about the SN2008/IR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Bradley SN2008/IR

Summary of Contents for Bradley SN2008/IR

  • Page 1: Table Of Contents

    Solución de problemas ..... . 24 215-1069 Rev. G; EN 10-00-015 P.O. Box 309, Menomonee Falls, WI 53052-0309 © 2010 Bradley Corporation Phone: 1.800.BRADLEY Fax: 262.253.4161...
  • Page 2 Many products named are regional in distribution, and can be found in local supermarkets, department and hardware stores, or through your cleaning service. It is emphasized that all products should be used in strict accordance with package instructions. 7-12-2010 Bradley Corporation • 215-1069 Rev. G; EN 10-00-015...

  • Page 3: Supplies Required

    33" (838) 39" (736) 29" (737) 25" (635) 18-1/2" (470) Juvenile Height dimensions, where different, are shown in Italics. Standard height fl oor-mounted models with Infrared or hand control are ADA compliant. Bradley Corporation • 215-1069 Rev. G; EN 10-00-015 7-12-2010...
  • Page 4 UPC and IPC restrict the vertical distance from the fi xture outlet to the trap weir to not more than 24" (610). Check state and local codes for variances. 7-12-2010 Bradley Corporation • 215-1069 Rev. G; EN 10-00-015...
  • Page 5 Do not turn on water OPTIONAL TEMPERED LINE CONNECTION: Connect 1/2" NPT until Step 3 is completed! female end of stop/check valve to supply line. Connect Tempered line adapter to Gang Valve Assembly as shown. Bradley Corporation • 215-1069 Rev. G; EN 10-00-015 7-12-2010...
  • Page 6 The Vernatherm TMV valve is NOT factory preset. Upon installation, this valve must be checked and adjusted to ensure delivery of a safe water temperature. Water in excess of 110°F (43°C) may cause scalding. Vernatherm TMV 7-12-2010 Bradley Corporation • 215-1069 Rev. G; EN 10-00-015...
  • Page 7 Optional Dispenser Mounting Brackets for 1-1/2" Pipe Mount Brackets for a 1-1/2" pipe in a similar Pipe Cap manner to above. Secure brackets in position using tie-bar supports as shown. Mounting Bracket Tie Bar Spacer Sleeve Bradley Corporation • 215-1069 Rev. G; EN 10-00-015 7-12-2010...
  • Page 8 • reconnect to the adjacent valve and turn on the water supplies to the unit; • pass your hand in front of the sensor. If the station still fails to turn on, replace the sensor. 7-12-2010 Bradley Corporation • 215-1069 Rev. G; EN 10-00-015...

  • Page 9: Troubleshooting

    2. Remove and clean strainer. If strainer needs to be replaced, contact your Bradley representative to order Bradley part no. 173-028. 3. Check the piston for smooth movement: A.
  • Page 10 Il est à souligner que tous les produits doivent être utilisés en stricte conformité avec les instructions figurant sur l’emballage. 7-12-2010 Bradley Corporation • 215-1069 Rév. G; EN 10-00-015...

  • Page 11: Fournitures Requises

    18-1/2 po (470) Les dimensions de hauteur enfant, si différentes, sont indiquées en italiques. Les modèles montés au sol de hauteur standard avec commande à infrarouge ou manuelle sont conformes ADA. Bradley Corporation • 215-1069 Rév. G; EN 10-00-015 7-12-2010...
  • Page 12 CUP et IPC limitent la distance verticale de la sortie de l’appareil au sommet de la garde d’eau à un maximum de 24 po (610). Consulter les codes d’État et locaux pour variances. 7-12-2010 Bradley Corporation • 215-1069 Rév. G; EN 10-00-015...
  • Page 13 Connecter l’extrémité femelle 1/2 po NPT de la robinetterie arrêt/non-retour terminé l’étape 3 ! à la conduite d’alimentation. Connecter l’adaptateur de conduite d’eau tempérée à l’ensemble d’appareils accouplés comme il l’est indiqué. Bradley Corporation • 215-1069 Rév. G; EN 10-00-015 7-12-2010...
  • Page 14 être vérifi é et ajusté pour assurer une température d’eau sans danger. Une température d’eau supérieure à 110 °F Vernatherm TMV (43 °C) risque de provoquer un échaudage. 7-12-2010 Bradley Corporation • 215-1069 Rév. G; EN 10-00-015...
  • Page 15 Fixer les supports pour un tuyau de 1-1/2 po Bouchon de tuyau comme ci-dessus. Sécuriser les supports en position à l’aide des supports de fer de liaison comme il l’est indiqué. Support de fi xation Fer de liaison Douille-entretoise Bradley Corporation • 215-1069 Rév. G; EN 10-00-015 7-12-2010...
  • Page 16 • reconnecter au bouton-poussoir adjacent et ouvrir l’alimentation en eau à l’unité ; • passer la main devant le détecteur. Si la station ne se met toujours pas en marche, remplacer le détecteur. 7-12-2010 Bradley Corporation • 215-1069 Rév. G; EN 10-00-015...

  • Page 17: Dépannage

    Vernatherm et qu’elles ont un débit d’eau. dans le robinet ou 2. Retirer et nettoyer la crépine. Si la crépine doit être remplacée, contacter le représentant Bradley pour la crépine. commander la référence Bradley 173-028. 3. Vérifier le mouvement uniforme du piston : A.
  • Page 18 Es de suma importancia que todos los productos se usen de acuerdo con las instrucciones del embalaje. 7-12-2010 Bradley Corporation • 215-1069 Mod. G; EN 10-00-015...

  • Page 19: Materiales Necesarios

    Dimensiones de altura para menores, donde hay diferencias, se muestra en cursiva. Los modelos montados en el piso de altura estándar con control infrarrojo o manual cumplen las normas de ADA. Bradley Corporation • 215-1069 Mod. G; EN 10-00-015 7-12-2010...
  • Page 20 Las normas UPC e IPC restringen a no más de 24 pulg. (610) la distancia vertical desde la salida de la pieza fi ja hasta el aliviadero del sifón. Verifi que las variaciones que establecen los códigos locales. 7-12-2010 Bradley Corporation • 215-1069 Mod. G; EN 10-00-015...
  • Page 21 Conecte el extremo hembra NPT de 1/2 pulg. de la válvula de cierre esté completo! y retención a la tubería de suministro. Conecte el adaptador de la tubería temperada al conjunto de válvula múltiple como se muestra. Bradley Corporation • 215-1069 Mod. G; EN 10-00-015 7-12-2010...
  • Page 22 El agua, a una temperatura superior a 110 °F (43 °C) Vernatherm TMV puede provocar quemaduras. 7-12-2010 Bradley Corporation • 215-1069 Mod. G; EN 10-00-015...
  • Page 23 Monte los soportes para un tubo de 1-1/2 pulg. Tapón hembra roscado en forma similar a la anterior. Fije los soportes en su posición con soportes de traviesa como se muestra. Soporte de montaje Traviesa Manguito separador Bradley Corporation • 215-1069 Mod. G; EN 10-00-015 7-12-2010...

  • Page 24: Solución De Problemas

    • vuelva a conectar la válvula adyacente y encienda el suministro de agua hacia la unidad; • pase su mano por la parte delantera del sensor. Si la estación no se enciende, sustituya el sensor. 7-12-2010 Bradley Corporation • 215-1069 Mod. G; EN 10-00-015...
  • Page 25 Vernatherm y que tengan flujo de agua. acumulado en la 2. Retire y limpie el filtro. Si es necesario sustituir el filtro, comuníquese con el representante de Bradley válvula o en el filtro. para pedir la pieza Nº 173-028 de Bradley.
