RIB Slider Radar ACG9459 Manual

RIB Slider Radar ACG9459 Manual

Safety sensor for automatic sliding doors
Hide thumbs
Table of Contents
  • Guida All'installazione
  • Installazione
  • Manutenzione
  • Specifiche Tecniche
  • Aperçu des Réglages
  • Signal Led
  • Installation
  • Maintenance
  • Spécifications Techniques
  • Mounting and Wiring
  • Overview of Settings
  • Troubleshooting
  • Technical Specifications
  • Übersicht der Einstellungen
  • Störungsbehebung
  • Led-Anzeige
  • Wartung
  • Technische Daten
  • Guía de Instalación
  • Solución de Problemas
  • Instalación
  • Mantenimiento
  • Especificaciones Técnicas

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 17

Quick Links

Download this manual

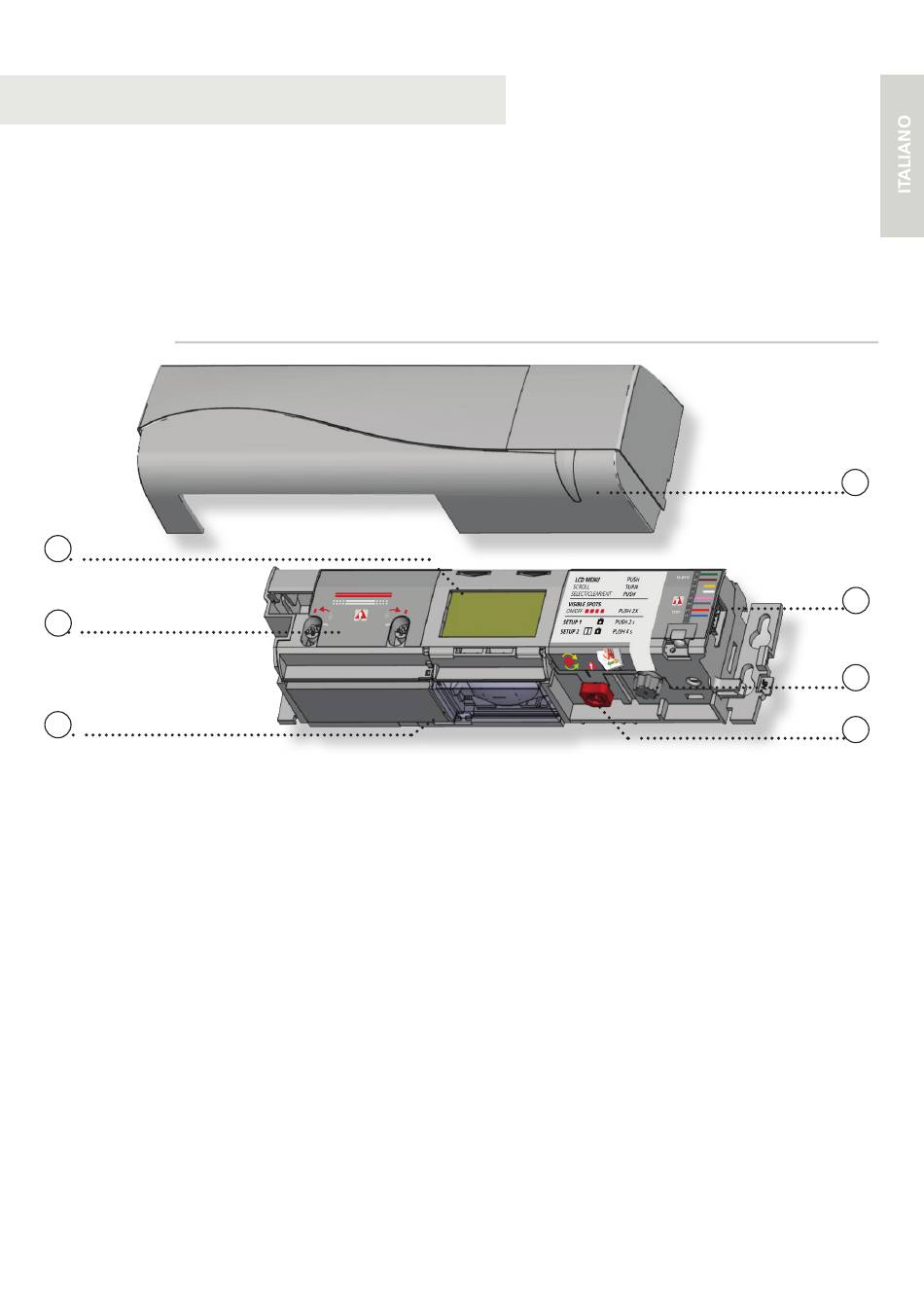

DESCRIZIONE
1
2
3
1.
2.
3.
LCD
tendina ad infrarossi con regolazione della larghezza
lenti ad infrarossi
SLIDER radar
Rilevatore per la sicurezza
delle porte automatiche scorrevoli
(in conformità alla EN16005 e alla DIN18650)
4.
cover
5.
connettore principale
6.
rotellina di regolazione principale
7.
rotellina di regolazione delle tende IRA
ACG9459
4
5
6
7

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Slider Radar ACG9459 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for RIB Slider Radar ACG9459

Summary of Contents for RIB Slider Radar ACG9459

  • Page 1 SLIDER radar ACG9459 Rilevatore per la sicurezza delle porte automatiche scorrevoli (in conformità alla EN16005 e alla DIN18650) DESCRIZIONE cover tendina ad infrarossi con regolazione della larghezza connettore principale lenti ad infrarossi rotellina di regolazione principale rotellina di regolazione delle tende IRA...
  • Page 2 COME UTILIZZARE L’LCD? FUNZIONAMENTO NORMALE DEL DISPLAY Per regolare i contrasti, spingete e Sicurezza Impulso Negativo del display = uscita attiva girate simultaneamente la rotellina di apertura grigia. Solo durante il funzionamento normale. VALORI DI FABBRICA E VALORI INSERITI il valore visualizzato = il valore visualizzato = valori di fabbrica valori inseriti...

  • Page 3: Guida All'installazione

    GUIDA ALL’INSTALLAZIONE MONTAGGIO & CABLAGGIO VERDE 12-24 V ALIMENTAZIONE MARRONE AC-DC GIALLO ENTRATA BIANCO APERTURA ROSA ENTRATA GRIGIO SICUREZZA ROSSO USCITA TEST * Stato uscita quando il rilevatore è operativo ** Ai fini della conformità con la EN 16005 e la DIN 18650, è richiesta una connessione all’uscita di prova dell’operatore.
  • Page 4 REGOLAZIONE Scegliete una delle preregolazioni o regolate il rilevatore manualmente (cfr pag.5): AMBIENTE STANDARD: installazioni standard all’interno o all’esterno Amb. Standard AMBIENTE CRITICO: installazioni all’esterno o in ambiente critico Amb. Critico MARCIAPIEDE STRETTO: installazioni in zona pedonale in campi ristretti SETUP USCITE DAL CAMPO DI RILEVAZIONE! SETUP 1 (BREVE) =...
  • Page 5 PANORAMICA DELLE REGOLAZIONI Indietro Avanti valori fabbrica per immunità e numero delle tende marcia- immunitá superiore PREREGOLAZIONI standard critico piede immunitá superiore, 1 tendina < 2,8 m > 2,8 m Per essere conformi alla EN16005 e alla DIN18650 IRA: IMMUNITÀ normale alto alto...
  • Page 6 FUNZIONAMENTI SCORRETTI Il LED ARANCIONE Il rilevatore segnala un Sostituite il rilevatore. lampeggia 1 volta. problema interno. Il LED ARANCIONE La corrente é troppo alta Verificate l’alimentazione (nel menu diagnostico). lampeggia 2 volte. o troppo bassa. Verificate il cablaggio. Diminuite l’angolo delle tendine ad infrarosso. Il rilevatore riceve poca Il LED ARANCIONE Aumentate il filtro dell’immunità...

  • Page 7: Installazione

    SEGNALE DEL LED Relevazione di presenza LED lampeggia LED lampeggia LED lampeggia spento velocemente lampeggia x volte rosso e verde INSTALLAZIONE Fissate saldamente il Non coprite il Evitare di mettere nel Evitate d’installare il rilevatore per evitare rilevatore. lobo IR oggetti molto rilevatore in prossimità...

  • Page 8: Specifiche Tecniche

    SPECIFICHE TECNICHE (da far funzionare solo con unità di alimentazione compatibili con Alimentazione: 12 V - 24 V AC +/-10% ; 12 V - 30 V DC +/-10% le normative SELV) Consumo: < 2,5 W Altezza di montaggio: 2 m a 3,5 m (regolamenti locali possono avere un impatto sull’altezza di montaggio consigliata) Gamma di temperatura: -25°C a +55°C;...
  • Page 9 SLIDER radar ACG9459 Détecteur de sécurisation pour portes coulissantes automatiques (selon EN 16005 et DIN 18650) DESCRIPTION capot ajustement de la largeur du rideau IRA connecteur lentilles IRA bouton d’ajustement principal bouton d’ajustement de l’angle IRA...
  • Page 10 COMMENT UTILISER LE LCD? AFFICHAGE PENDANT LE FONCTIONNEMENT NORMAL Sécurisation Affichage négatif = sortie active Pour ajuster le contraste, poussez Impulsion et tournez le bouton gris en même d’ouverture temps. Uniquement pendant le fonctionnement normal. VALEUR USINE VS. VALEUR SAUVEGARDÉE valeur affichée = valeur sauvegardée valeur affichée = valeur usine NAVIGUER DANS LES MENUS...
  • Page 11 GUIDE D’INSTALLATION MONTAGE & CÂBLAGE VERT 12-24 V ALIMENTATION BRUN AC-DC JAUNE ENTRÉE BLANC D’OUVERTURE ROSE ENTRÉE GRIS DE SECURISATION ROUGE BLEU SORTIE DE TEST * Position des sorties quand le détecteur est opérationnel. CONSEIL! ** Pour être conforme à la EN 16005 et la DIN 18650, ces fils Le câblage est compatible avec l’IRIS.
  • Page 12 RÉGLAGES Choisissez un des préréglages suivants ou ajustez le détecteur manuellement (voir p.5) : STANDARD: installations standards à l’intérieur ou à l’extérieur ENVIRONNEMENT CRITIQUE: installations dans conditions particulières ou critiques RUE COMMERCANTE: installations dans des rues étroites avec trafic de piétons SET-UP SORTEZ DU CHAMP IR! SET-UP 1 (COURT)

  • Page 13: Aperçu Des Réglages

    APERÇU DES RÉGLAGES Retour Suivant valeurs usine pour immunité IRA et le nombre de rideau envir. immunité augmentée PRÉRÉGLAGES standard commerç. critiq. immunité augmentée, 1 rideau < 2,8 m > 2,8 m Pour une conformité à la EN 16005 et la DIN 18650 IRA: IMMUNITÉ...
  • Page 14 FONCTIONNEMENTS INCORRECTS La LED ORANGE clignote Le détecteur signale un Remplacez le détecteur. 1 x. problème interne. La LED ORANGE clignote Vérifiez l’alimentation (dans le menu diagnostic du LCD) L’alimentation est trop 2 x. Vérifiez le câblage. basse ou trop élevée. Diminuez l’angle des rideaux IRA.

  • Page 15: Signal Led

    SIGNAL LED Détection de présence La LED La LED La LED clignote La LED clignote La LED est éteinte clignote rouge et vert rapidement clignote x fois INSTALLATION Le détecteur doit être Ne couvrez pas le Evitez des objets Evitez tout objet mobile fixé...

  • Page 16: Spécifications Techniques

    SPÉCIFICATIONS TECHNIQUES (La tension fournie par l’opérateur doit être de type SELV - Alimentation : 12 V - 24 V AC +/-10% ; 12 V - 30 V DC +/-10% très basse tension de sécurité) Consommation : < 2,5 W Hauteur de montage : 2 m à...
  • Page 17 SLIDER radar ACG9459 Safety sensor for automatic sliding doors (according to EN 16005 and DIN 18650) DESCRIPTION cover IR-curtain width adjustment main connector IR-lenses main adjustment knob IR-curtain angle adjustment knob...
  • Page 18 HOW TO USE THE LCD? DISPLAY DURING NORMAL FUNCTIONING To adjust contrast, push and turn Negative display = active output Opening Safety the grey button simultaneously. impulse During normal function only. FACTORY VALUE VS. SAVED VALUE displayed value = saved value displayed value = factory value NAVIGATING IN MENUS Select your language before...

  • Page 19: Mounting And Wiring

    INSTALLATION GUIDE MOUNTING & WIRING GREEN 12-24 V POWER SUPPLY BROWN AC-DC YELLOW OPENING INPUT WHITE PINK GREY SAFETY INPUT TEST BLUE OUTPUT * Output status when sensor is operational TIP! ** For compliance with EN 16005 and DIN 18650, Wiring is compatible with the IRIS.
  • Page 20 SETTINGS Choose one of the following presettings or adjust the sensor manually (see p.5): STANDARD : standard in- and outdoor installations CRITICAL ENVIRONMENT : critical installations due to surroundings or weather SHOPPING STREET : installations in narrow streets with pedestrian traffic SETUP STEP OUT OF THE INFRARED FIELD! SETUP 1 (QUICK)

  • Page 21: Overview Of Settings

    OVERVIEW OF SETTINGS Back More factory values for IR immunity and IR number shopping critical increased immunity PRESETTINGS standard street env. increased immunity, 1 curtain < 2.8 m > 2.8 m For conformity to EN 16005 or DIN 18650 at a IR: IMMUNITY normal mounting height of 2.8 or more, use values 6 and 7.

  • Page 22: Troubleshooting

    TROUBLESHOOTING The sensor signals ORANGE LED flashes 1 x. Replace sensor. an internal fault. ORANGE LED flashes 2 x. The power supply is too Check power supply (in the diagnostics menu of the LCD). low or too high. Check wiring. Decrease the angle of the IR-curtains.
  • Page 23 LED-SIGNAL Presence detection LED flashes LED flashes LED flashes LED flashes LED is off red-green quickly x times INSTALLATION The sensor should be Do not cover the sensor. Avoid moving objects Avoid highly fixed firmly to avoid reflective objects in and light sources in extreme vibrations.

  • Page 24: Technical Specifications

    TECHNICAL SPECIFICATIONS Supply voltage: 12 V - 24 V AC +/-10% ; 12 V - 30 V DC +/-10% (to be operated from SELV compatible power supplies only) < 2.5 W Power consumption: 2 m to 3.5 m Mounting height: (local regulations may have an impact on the acceptable mounting height) Temperature range: -25°C to +55°C;...
  • Page 25 SLIDER radar ACG9459 Absicherungssensor für Automatikschiebetüren (gemäß EN 16005 und DIN 18650) BESCHREIBUNG Abdeckhaube Breite-Einstellung des AIR-Vorhangs Hauptstecker AIR-Linsen Einstellknopf Knopf für die Winkeleinstellung des AIR-Vorhangs...
  • Page 26 BENUTZUNG DES LCD-MENÜS ANZEIGE WÄHREND NORMALFUNKTION Um den Kontrast einzustellen, den Öffnungsimpuls Absicherung Negativ Bildanzeige = aktiver Ausgang grauen Druckknopf gleichzeitig drücken und drehen. Nur während Normalfunktion WERKSEINSTELLUNG GEGENÜBER GESPEICHERTEM WERT abgebildeter Wert = Werkseinstellung abgebildeter Wert = gespeicherter Wert MENÜ-NAVIGATION Passwort eingeben Gewünschte Sprache wählen um...
  • Page 27 EINBAUANLEITUNG MONTAGE & VERKABELUNG GRÜN 12-24 V STROMVERSORGUNG BRAUN AC-DC GELB ÖFFNUNGS- WEISS EINGANG ROSA ABSICHERUNGS- GRAU EINGANG TEST- BLAU AUSGANG TIP! * Zustand des Ausgangs wenn Sensor betriebsbereit ist ** Gemäß EN 16005 und DIN 18650 ist der Anschluss am Kabel ist IRIS-kompatibel.
  • Page 28 EINSTELLUNGEN Eine der volgenden Voreinstellungen wählen oder den Sensor manuell einstellen (Siehe S. 5): STANDARD: standardmäßige Innen- und Außeninstallationen SCHWIERIGE UMGEBUNGEN: schwierige Installationen wegen Umgebung oder Wetter Schw. Umgeb. EINKAUFSSTRASSE: Installationen in schmalen Fußgängerwegen EINLERNEN BITTE AUS DEM INFRAROTFELD TRETEN! EINLERNEN 1 (SCHNELL) 2 Sek Referenzbild...

  • Page 29: Übersicht Der Einstellungen

    ÜBERSICHT DER EINSTELLUNGEN Zurück Weiter Werkseinstellungen für Immunität und AIR Anzahl Einkaufs- Standard Schw. Erhöhter Immunitätsfilter VOREINSTELLUNGEN straße Umgeb. Erhöhter Immunitätsfilter, 1 Vorhang < 2,8 m > 2,8 m Auf einer Montagehöhe von 2,8 m oder mehr, AIR: FILTER wählen Sie zur Konformität gemäß EN 16005 und niedrig normal hoch...

  • Page 30: Störungsbehebung

    STÖRUNGSBEHEBUNG Die ORANGE LED Der Sensor meldet einen Sensor austauschen. blinkt 1 x. internen Fehler. Die ORANGE LED Stromversorgung überprüfen (LCD: Diagnosemenü) Die Stromversorgung ist zu Verkabelung überprüfen. blinkt 2 x. niedrig oder zu hoch. Die ORANGE LED Den Winkel der AIR-Vorhänge verringern. Der Sensor empfängt zu blinkt 4 x.

  • Page 31: Led-Anzeige

    LED-ANZEIGE Anwesenheits- erfassung LED blinkt LED blinkt LED blinkt LED blinkt LED ist aus x mal schnell rot-grün MONTAGEHINWEISE Den Sensor gut Den Sensor nicht Nähe zu Neonlampen Vermeiden Sie stark befestigen um abdecken. reflektierende Objekte oder sich bewegenden im IR-Erfassungsbereich extreme Vibrationen Objekten vermeiden.

  • Page 32: Technische Daten

    TECHNISCHE DATEN (Das Gerät darf nur unter Sicherheitskleinspannungen (SELV) Stromversorgung: 12 V - 24 V AC +/-10% ; 12 V - 30 V DC +/-10% mit sicherer elektrischer Trennung betrieben werden) Leistungsaufnahme: < 2,5 W Installationshöhe: 2 m bis 3,5 m (örtliche Bestimmungen können die zulässige Montagehöhe beinflussen) Temperaturbereich: -25°C bis +55°C;...
  • Page 33 SLIDER radar ACG9459 Detector de seguridad para puertas automáticas correderas (conforme con EN 16005 y DIN 18650) DESCRIPCIÓN conector principal ajuste de las cortinas infrarrojas botón de ajuste principal lentes infrarrojas botón de ajuste del ángulo infrarrojo carcasa...
  • Page 34 ¿CÓMO UTILIZAR LA PANTALLA LCD? INDICACIÓN DURANTE EL FUNCIONAMIENTO NORMAL Para ajustar el contraste, Visualización negativa = salida activa Impulso Seguridad presione y gire el botón gris de apertura simultáneamente. Sólo durante el funcionamiento normal. VALOR DE FABRICA VS VALOR SALVAGUARDADO valor indicado = valor salvaguardado valor indicado = valor de fábrica NAVEGAR POR LOS MENÚS...

  • Page 35: Guía De Instalación

    GUÍA DE INSTALACIÓN MONTAJE Y CABLEADO VERDE 12-24 V ALIMENTACIÓN MARRÓN AC-DC AMARILLO ENTRADA BLANCO APERTURA ROSA ENTRADA DE GRIS SEGURIDAD ROJO AZUL SALIDA DE TEST * Estado de la salida con el sensor en funcionamiento ** Para cumplir la EN 16005 y la DIN 18650 se requiere una Cableado compatible con el IRIS.
  • Page 36 AJUSTES Elija uno de los preajustes o ajuste el detector manualmente (p.5) ENTORNO ESTÁNDAR: instalaciones interiores o externas estándar Ent. Estándar ENTORNO CRÍTICO: instalaciones externas o críticas Ent. Crítico ACERAS ESTRECHAS: instalaciones en calles estrechas con tráfico peatonal SETUP SALGA DEL CAMPO DE PRESENCIA. SETUP 1 (BREVE) foto de referencia SETUP 2 (ASISTIDO)
  • Page 37 VISTA GENERAL DE AJUSTES Atrás Adelante valores de fábrica para inmunidad y número de cortinas aceras cond. inmunidad aumentada PREAJUSTES estándar estrechas part. inmunidad aumentada, 1 cortina < 2,8 m > 2,8 m Para conformarse con la EN 16005 y la DIN IRA: INMUNIDAD 18650 a una altura de montaje de mínimo 2,8 m, normal...

  • Page 38: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS El LED NARANJA El detector señala un Sustituya el detector. parpadea 1 vez. problema interno. La fuente de alimentación El LED NARANJA Compruebe la alimentación (en el menú diagnósticos). es demasiado baja o parpadea 2 veces. Compruebe el cableado. demasiado alta.

  • Page 39: Instalación

    SEÑAL DEL LED Detección de presencia El LED El LED parpadeando apagado parpadeando parpadeando parpadeando rápidamente x veces rojo y verde INSTALACIÓN Fijar firmemente el No cubrir el detector. No coloque objetos Evitar objetos en detector para evitar movimiento y fuentes muy reflectantes vibraciones luminosas en el...

  • Page 40: Especificaciones Técnicas

    ESPECIFICACIONES TÉCNICAS (para accionamiento exclusivo desde fuentes de alimentación Suministro eléctrico: 12 V - 24 V AC +/-10% ; 12 V - 30 V DC +/-10% compatibles con SELV) Consumo: < 2,5 W Altura de montaje: 2 m a 3.5 m (regulaciones locales pueden tener una influencia sobre la altura de montaje aceptable) Gama de temperatura: -25°C a +55°C;...
