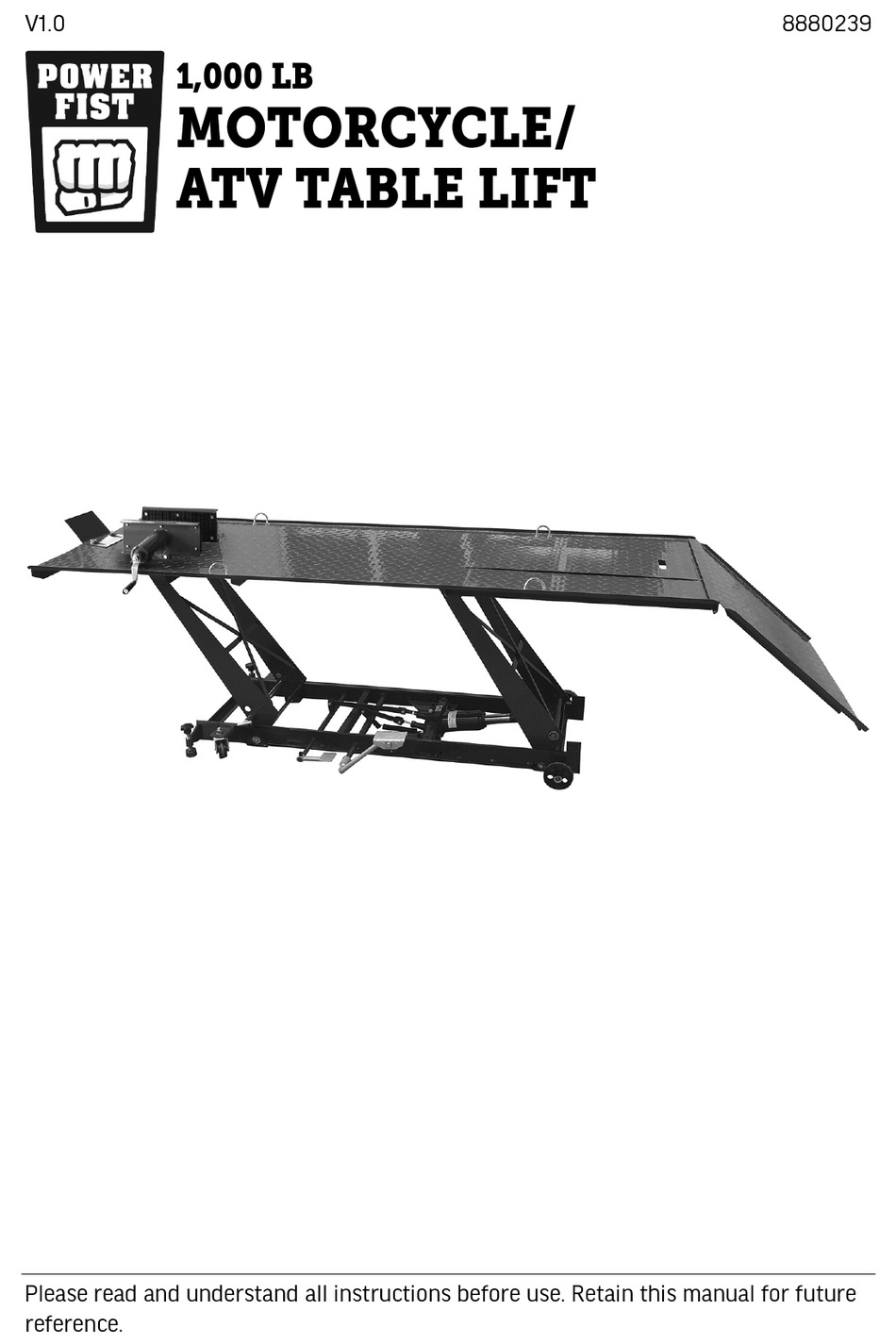

- Page 1 V1.0 8880239 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8880239 1,000 lb Motorcycle/ATV Table Lift V1.0 SPECIFICATIONS Capacity 1,000 lb Min. Lift Height 7.08 in. Max. Lift Height 30.7 in. Lifting Time 60 Seconds Platform Size (L x W) 81.1 x 21.65 in. Wheel Type Casting Wheel Size Iron - 4 in. (2), Universal - 2.5 in. (2) -
Page 3: Work Area
V1.0 1,000 lb Motorcycle/ATV Table Lift 8880239 INTRODUCTION The 1,000 lb Motorcycle/ATV Table Lift will raise the vehicle to the maximum height in 60 seconds with the foot pump. The wheel clamp will hold the vehicle in place. The table has two wheels and two swivel casters for easy pre-positioning. -
Page 4: Personal Precautions
8880239 1,000 lb Motorcycle/ATV Table Lift V1.0 Non-skid footwear is recommended to maintain footing and balance in the work environment. Wear steel toe footwear or steel toe caps to prevent a foot injury from falling objects. PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to the tool. - Page 5 V1.0 1,000 lb Motorcycle/ATV Table Lift 8880239 10. The lift is designed to temporarily support the load. Do not use for long term support of the load. HYDRAULIC PRECAUTIONS DANGER! Seek immediate medical attention if hydraulic fluid under pressure penetrates your skin. See Injection Injury precautions for instructions before using a pressurized hydraulic system.
- Page 6 8880239 1,000 lb Motorcycle/ATV Table Lift V1.0 INJECTION INJURY DANGER! Seek immediate, professional medical treatment if fluid penetrates your skin. It may feel like a pricking or sting. Do not wait for the appearance of symptoms. A toxic reaction can occur from the exposure. Delay in treatment can lead to amputation or death.
-
Page 7: Operation
V1.0 1,000 lb Motorcycle/ATV Table Lift 8880239 IDENTIFICATION KEY Wheel Rest Lock Bolts (2) Wheel Clamp Caster (2) Attachment Point Safety Bar Platform Pressure Release Pedal Moveable Plate Foot Pedal Ramp Hydraulic Pump Clamp Handle Wheel (2) Front Arm Support... -
Page 8: Care And Maintenance
8880239 1,000 lb Motorcycle/ATV Table Lift V1.0 Open the wheel clamp (B) using the clamp handle (G). Push the motorcycle or dirt bike up the ramp (E) onto the platform (D), then onto the wheel rest (A). Close the clamp. -
Page 9: Bleeding The Hydraulic System
V1.0 1,000 lb Motorcycle/ATV Table Lift 8880239 HYDRAULIC RAM MAINTENANCE Monthly maintenance is recommended for the hydraulic ram. Any restrictions due to dirt, rust, etc. can cause the either slow movement or extremely rapid jerks, damaging the internal components. The following steps are designed to keep the pump maintained and operational. -
Page 10: Hydraulic Fluid
8880239 1,000 lb Motorcycle/ATV Table Lift V1.0 When not in use for an extended period, apply a thin coat of lubricant to the steel parts to avoid rust. Remove the lubricant before using the tool again. DISPOSAL Recycle a tool damaged beyond repair at the appropriate facility. -
Page 11: Parts Breakdown
V1.0 1,000 lb Motorcycle/ATV Table Lift 8880239 PARTS BREAKDOWN PARTS LIST Nut M12 DESCRIPTION Bolt M10×25 Support Front arm support Adjusting screw Washer Ø12 Washer Ø6 Washer Ø12 10 Nut M6 Spring washer Ø12 Swivel Caster Visit www.princessauto.com for more information... - Page 12 8880239 1,000 lb Motorcycle/ATV Table Lift V1.0 12 Washer Ø8 37 Bolt M10×10 13 Bolt M8×18 38 Pump head 14 Release valve spindle 39 Pump 15 Release foot pedal 40 Ramp 16 Pump foot pedal spindle 41 Moveable plate 17 Pump seat...
- Page 13 V1.0 1,000 lb Motorcycle/ATV Table Lift 8880239 Visit www.princessauto.com for more information...
- Page 14 8880239 1,000 lb Motorcycle/ATV Table Lift V1.0 For technical questions call 1-800-665-8685...
- Page 15 V1,0 8880239 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 16: Spécifications
8880239 Table élévatrice pour motocyclettes/VTT, 1 000 lb V1,0 SPÉCIFICATIONS Capacité 1 000 lb Hauteur de levage min. 7,08 po Hauteur de levage max. 30,7 po Temps de levage 60 secondes Taille de plate-forme (long. à larg.) 81,1 x 21,65 Type de roue Coulé... -
Page 17: Aire De Travail
V1,0 Table élévatrice pour motocyclettes/VTT, 1 000 lb 8880239 INTRODUCTION La table élévatrice pour motocyclettes/VTT à capacité de 1 000 lb lèvera le véhicule à la hauteur maximale en 60 secondes avec la pompe à pied. L’étau à roue maintiendra le véhicule en place. La table comporte 2 roues et 2 roulettes pivotantes pour une facilité... -
Page 18: Précautions Personnelles
8880239 Table élévatrice pour motocyclettes/VTT, 1 000 lb V1,0 Portez des vêtements de protection conçus pour lenvironnement de travail et pour loutil. Les chaussures antidérapantes sont recommandées pour maintenir la stabilité et léqu ilibre au sein de lenvironnement de travail. - Page 19 V1,0 Table élévatrice pour motocyclettes/VTT, 1 000 lb 8880239 Assurez-vous qu’il existe un jeu suffisant autour de la table élévatrice et de la charge afin de pouvoir la soulever et la baisser. Abaissez doucement la charge afin de prévenir tout choc à la charge dynamique au niveau de la pompe.
- Page 20 8880239 Table élévatrice pour motocyclettes/VTT, 1 000 lb V1,0 Changez immédiatement vos vêtements sils ont été arrosés avec le liquide hydraulique. Rangez les vêtements ou les chiffons contaminés par le liquide hydraulique dans une boîte de sécurité en métal approuvée munie dun couvercle à ressort et dun dispositif de mise à...
- Page 21 V1,0 Table élévatrice pour motocyclettes/VTT, 1 000 lb 8880239 DÉBALLAGE AVERTISSEMENT ! Ne faites pas fonctionner loutil si des pièces sont manquantes. Remplacez les pièces manquantes avant lutilisation. Le non - respect de cet avertissement peut entraîner une défectuosité et des blessures graves.
- Page 22 8880239 Table élévatrice pour motocyclettes/VTT, 1 000 lb V1,0 Abaissez la plate-forme (D) à sa position la plus basse et vérifiez la solidité de tous les écrous et des boulons. Retirez la plaque amovible (E), puis retirez la vis de remplissage d’huile (bouchon en caoutchouc) sur la pompe hydraulique (N).
-
Page 23: Soin Et Entretien
V1,0 Table élévatrice pour motocyclettes/VTT, 1 000 lb 8880239 SOIN ET ENTRETIEN Entretenez loutil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Inspectez les composants de loutil régulièrement. Réparez ou remplacez les composants endommagés ou usés. - Page 24 8880239 Table élévatrice pour motocyclettes/VTT, 1 000 lb V1,0 N’utilisez pas de liquide pour freins ou pour transmission, ni d’huile à moteur conventionnelle, car ils pourraient endommager les joints d’étanchéité. Achetez et utilisez toujours des produits étiquetés Hydraulic Oil (huile pour hydrauliques).
-
Page 25: Mise Au Rebut
V1,0 Table élévatrice pour motocyclettes/VTT, 1 000 lb 8880239 MISE AU REBUT Recyclez votre outil endommagé dans une installation prévue à cet effet sil est impossible de le réparer. Communiquez avec votre municipalité locale afin de connaître la liste des sites de mise au rebut ou les règlements en ce qui concerne les appareils... -
Page 26: Liste Des Pièces
8880239 Table élévatrice pour motocyclettes/VTT, 1 000 lb V1,0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES Écrou M12 DESCRIPTION QTÉ Vis M10×25 Support Support de bras avant Vis de réglage Rondelle Ø12 Rondelle Ø6 Rondelle Ø12 10 Écrou M6 Rondelle à ressort Ø12... - Page 27 V1,0 Table élévatrice pour motocyclettes/VTT, 1 000 lb 8880239 12 Rondelle Ø8 37 Boulon M10×10 13 Boulon M8×18 38 Tête de pompe 14 Tige de valve de purge 39 Pompe 15 Pédale de déclenchement 40 Rampe 16 Tige de pédale de pompe 41 Plaque mobile 17 Siège de pompe...
- Page 28 8880239 Table élévatrice pour motocyclettes/VTT, 1 000 lb V1,0 En cas de questions techniques, appelez le 1-800-665-8685...
