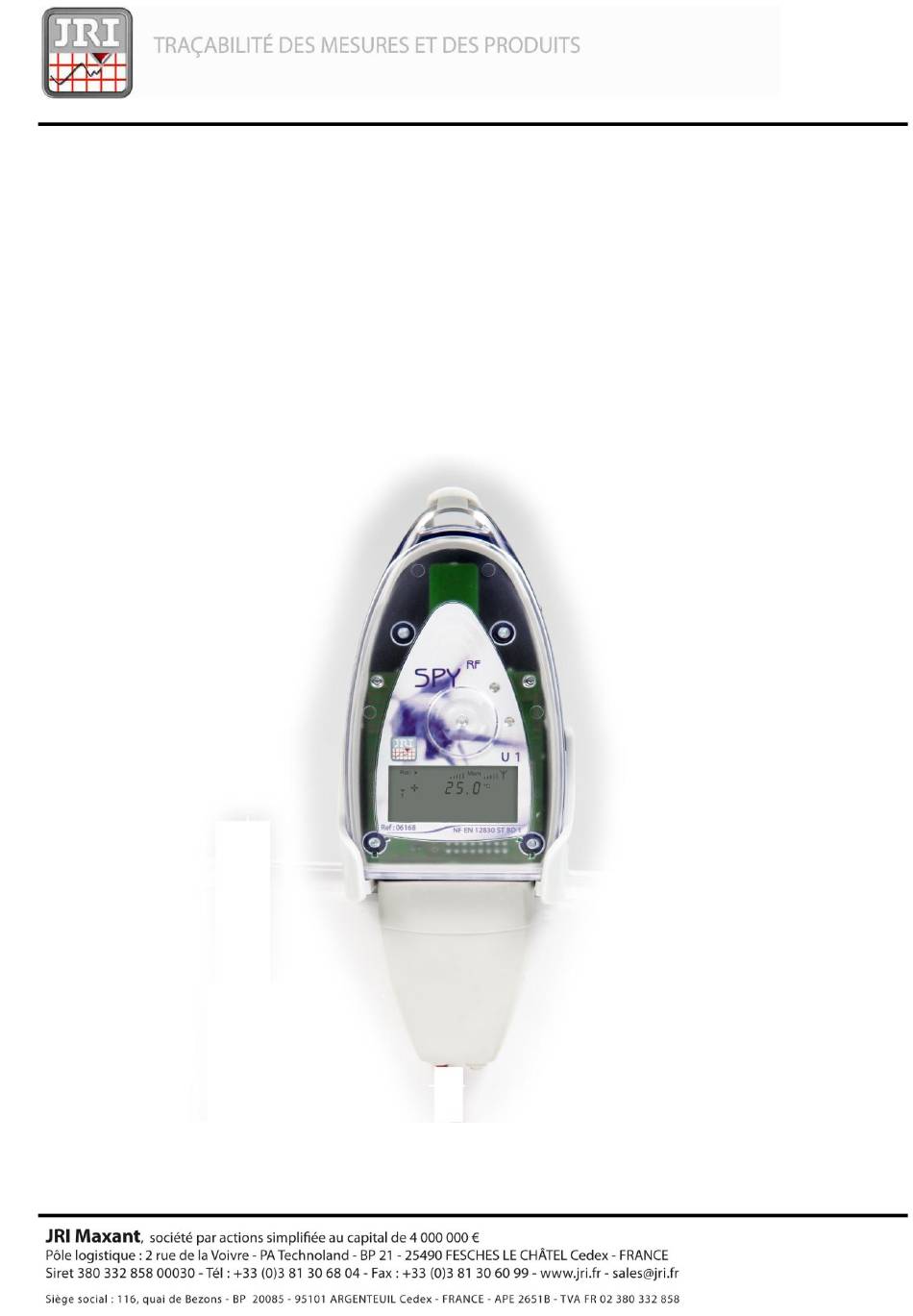

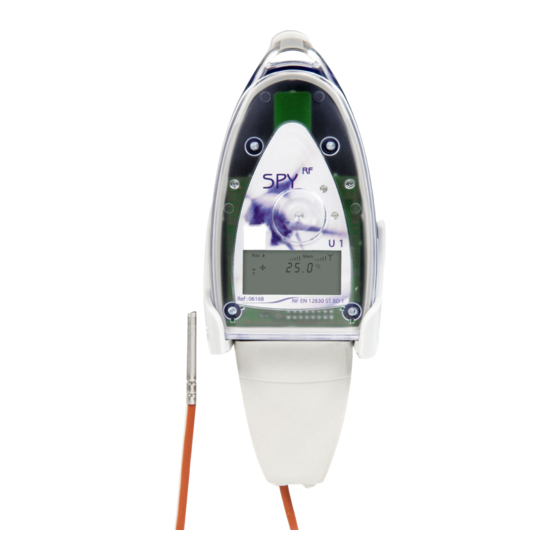

  • Page 1 NOTICE D’UTILISATION USER MANUAL Spy RF U 06251F...

  • Page 2: Table Of Contents

    REMPLACEMENT DE LA PILE ........................ 10 VI. RESET ..............................10 VII. ENTRETIEN ............................10 VIII. CARACTERISTIQUES ..........................11 IX. FICHE D’APTITUDE A L’EMPLOI......................12 GARANTIE ............................13 XI. CONTRAT DE MAINTENANCE ......................13 XII. PROTECTION DE L’ENVIRONNEMENT ....................13 ©JRI Maxant...

  • Page 3: Introduction

    Sirius installé sur un PC à travers un Spy RF Modem piloté par le logiciel Sirius. Le Spy RF U est conforme à la EN 12830 uniquement avec des capteurs de Température Fourniture ...

  • Page 4: Recommandations D'installation

    à lieu dans un endroit de passage. Installation du support Le support peut être fixé à l’aide de l’adhésif fixé dessus ou bien à l’aide de vis Plan de perçage Possibilité de mettre un dispositif antivol ©JRI Maxant...

  • Page 5: Presentation

    Pile faible. Il faut la remplacer. Voir « Remplacement de la pile » p10 d) Connectique Le SPY RF U est équipé de connecteurs rapides facilitant l’installation de capteurs de différentes natures. Les capteurs peuvent, le cas échéant, être déconnectés de l’enregistreur pour leur remplacement ou pour l’échange de l’enregistreur lui-même.

  • Page 6: Repérage Des Bornes

    Entrée logique de comptage ou fréquence Connecteur femelle sur Embase mâle sur Entrée démarrage par contact sec les câbles des capteurs Spy RF U Masse (vue de face) Câblage La représentation du connecteur est en vue arrière (coté bornes à souder) Entrée tension...

  • Page 7: B) Activation

    T°C, du N° de la voie, de l’unité de mesure et du taux de remplissage mémoire, la led verte clignote toutes les minutes, la T°, l’indicateur de seuil, le N° de la voie et la led rouge clignotent toutes les 15s en cas de dépassement de seuil. ©JRI Maxant...

  • Page 8: G) Mode Manuel

    Indication d’alarme Le SPY RF est muni de plusieurs indicateurs simultanés de dépassement de seuil. Pré alarme Alarme Témoin d’alarme (rouge) : Clignote toutes les 15’’. Valeur mesurée Indicateur de seuil clignote toutes les 15’’ haut ou bas ©JRI Maxant...

  • Page 9: I) Arrêt Des Mesures

    < 5" Entre 5’’ et 10’’ Mode les 2 leds s’allument puis Arrêt clignotent simultanément. Démarrage des mesures Led Verte 2" = début des Démarrage BP mesures Démarrage Horodaté Démarrage immédiat Mesure Led Verte 10" = auto contrôle ©JRI Maxant...

  • Page 10: Remplacement De La Pile

    TENIR LA PILE A L’ECART DU FEU, NE PAS ESSAYER DE LA RECHARGER NI DE LA COURT-CIRCUITER N’UTILISER QUE DES PILES FOURNIES PAR JRI (REF : 06569) VI. RESET En cas de blocage de l’appareil (impossibilité de le rallumer…), effectuer un reset en procédant de la même manière qu’un changement de pile.

  • Page 11: Caracteristiques

    VIII.CARACTÉRISTIQUES CARACTERISTIQUES SPY RF U Etendue de mesure Suivant capteur T° (-200 +400°C) PT100 fournie* -50 +105°C Nombre de voie 1 ou 2 Type d'entrée PT100/PT1000/4-20mA/0-1V/ TOR Exactitudes à 23°C Entrée T° Boîtier seul ±0,3°C sur toute la plage (+EMT de la sonde) Avec sonde de T°**...

  • Page 12: Fiche D'aptitude A L'emploi

    IX. FICHE D’APTITUDE À L’EMPLOI ©JRI Maxant...

  • Page 13: Garantie

    C’est pourquoi JRI Maxant a créé pour vous, le contrat de maintenance. Nous simplifions vos démarches en vous apportant une solution clef en main. Cette offre globale de services comprend, la maintenance et un service métrologique ce qui vous permet d’assurer le fonctionnement performant de vos appareils ou de...
  • Page 14 VI. BATTERY CHANGE ..........................22 VII. RESET ..............................22 VIII. MAINTENANCE ........................... 22 IX. TECHNICALS ............................23 CAPACITY OF OPERATION DATA SHEET ....................24 XI. WARRANTY ............................25 XII. MAINTENANCE CONTRACT ......................... 25 XIII. ENVIRONMENT PROTECTION ......................25 ©JRI Maxant...

  • Page 15: Introduction

    XIII. INTRODUCTION Congratulations, you own a SPY RF U (Universal) ! This device is equipped with 1 or 2 inputs (analog or logical…). It enables you to record 1 or 2 physical parameter (depending on the model) and to transfer wireless the recorded data by radio frequency to Sirius software installed on a PC through to a Spy RF Modem managed by Sirius.

  • Page 16: Installation Recommendations

    Installation of wall-mounting bracket The bracket can be fixed thanks to its adhesive plaster or it can be screwed. Screwing map Possibility to install a lock against robbery ©JRI Maxant...

  • Page 17: Presentation

    Low battery. You must change the battery (See “battery change p22) Connector The SPY RF U is equipped with rapid connectors which make the installation of different type of probes very easy. The probes can otherwise be disconnected from the recorder to be changed or to change the recorder itself.

  • Page 18: D) Locating Connectors

    Power output for resistive sensors Analog input to measure resistance, voltage or current Digital or counter frequency input Male connector on Female connector on Dry contact start input SPY RF U the probe cable (side Ground view) Wiring Resistive probe Current input...

  • Page 19: B) Start

    It displays the temperature in °C degrees, channel number, measurement unit and memory status. The green LED flashes every minute. The temperature, threshold indicator, channel number and a red LED flashes every 15 sec in case the threshold limit is overpassed. ©JRI Maxant...

  • Page 20: G) Manual Start

    The green LED flashes every minute. h) Alarm visualisation The SPY RF is equipped with different alarm indicators, when a threshold limit is overpassed. Pre alarm Alarm Alarm LED (red): Flashes every 15’’. Threshold indicator Value measured High or low Flashes every 15” ©JRI Maxant...

  • Page 21: I) Measurement Stop

    < 5" 5’’> pressing <10’’ Mode The 2 leds are on and flash at the same time. Starting measurements Green led 2" = beginning of Pushbutton measurements Delayed (date & time) Immediately Mesure Green led 10" = auto control ©JRI Maxant...

  • Page 22: Battery Change

    KEEP THE BATERY FAR FROM THE FIRE ; DO NOT TRY TO RELOAD OR TO SHORT CIRCUIT IT. USE ONLY BATTERIES SUPPLIED BY JRI (REF 06569) XVIII. RESET If the device does not work anymore (cannot turn it on…), use the Reset function in the same way as the battery change.

  • Page 23: Technicals

    XX. TECHNICALS FEATURES SPY RF U Measurement range Depending of the sensor T° (-200 +400°C) PT100 supplied* -50 +105°C Number of channels 1 or 2 Type of input PT100/PT1000/4-20mA/0-1V/ TOR Accuracy at 23°C Device without T° sensor ±0,3°C sur tte la plage (+probe EMT) With T°...

  • Page 24: Capacity Of Operation Data Sheet

    XXI. CAPACITY OF OPERATION DATA SHEET ©JRI Maxant...

  • Page 25: Warranty

    JRI Maxant shall not in any event be liable to the Buyer for any indirect or consequential loss or damage costs or expenses whatsoever which might arise out of or in connection with the supply of the product or its consequent use.
