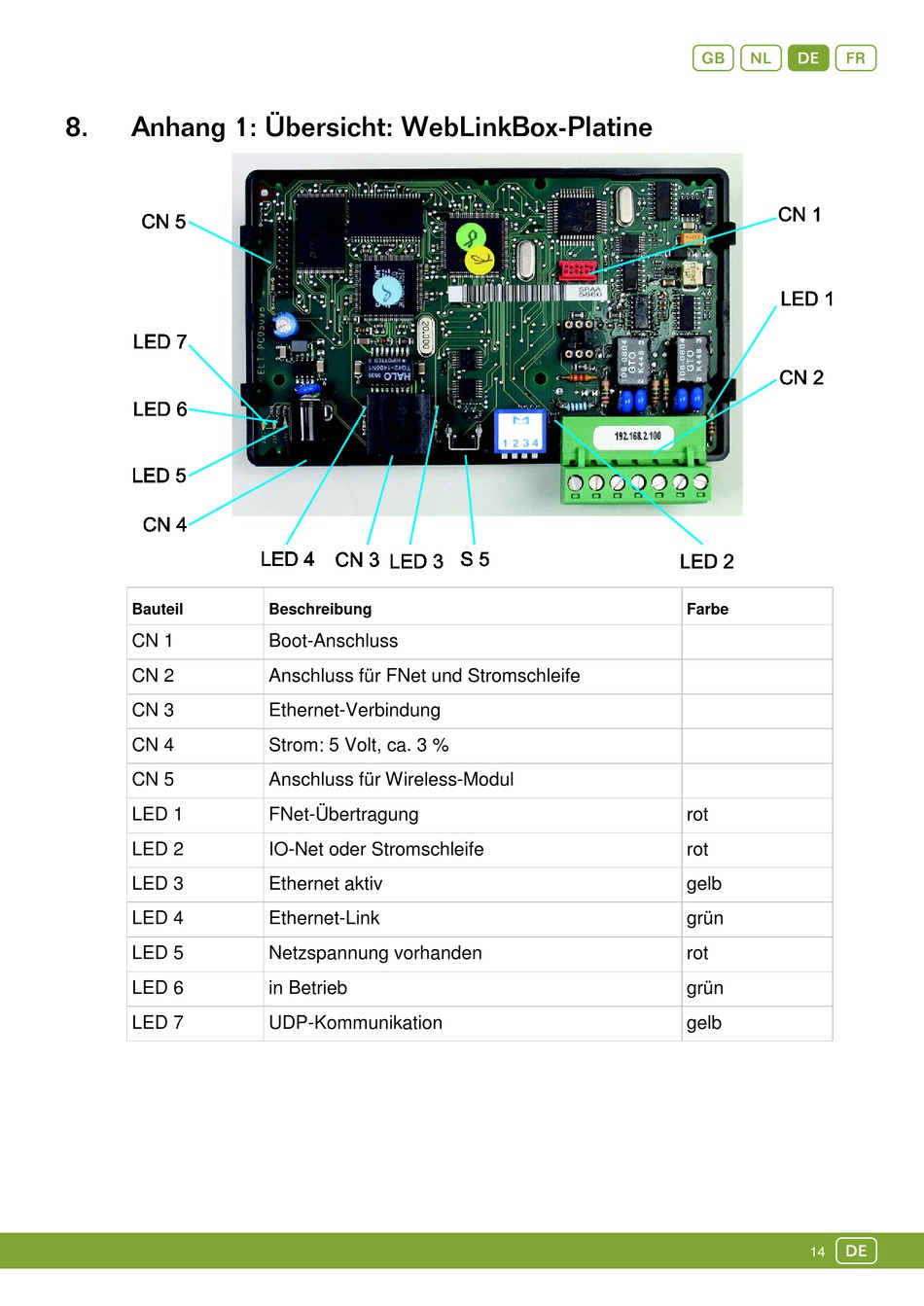

8. Anhang 1: Übersicht: WebLinkBox-Platine
Bauteil
CN 1
CN 2
CN 3
CN 4
CN 5
LED 1
LED 2
LED 3
LED 4
LED 5
LED 6
LED 7
Beschreibung
Boot-Anschluss
Anschluss für FNet und Stromschleife
Ethernet-Verbindung
Strom: 5 Volt, ca. 3 %
Anschluss für Wireless-Modul
FNet-Übertragung
IO-Net oder Stromschleife
Ethernet aktiv
Ethernet-Link
Netzspannung vorhanden
in Betrieb
UDP-Kommunikation
gnDf
Farbe
rot
rot
gelb
grün
rot
grün
gelb
