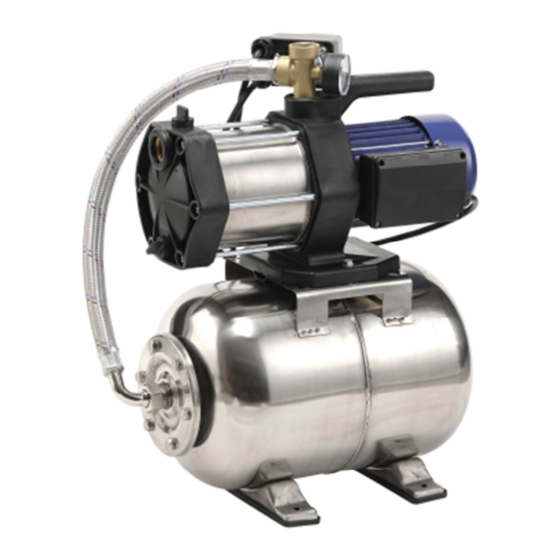

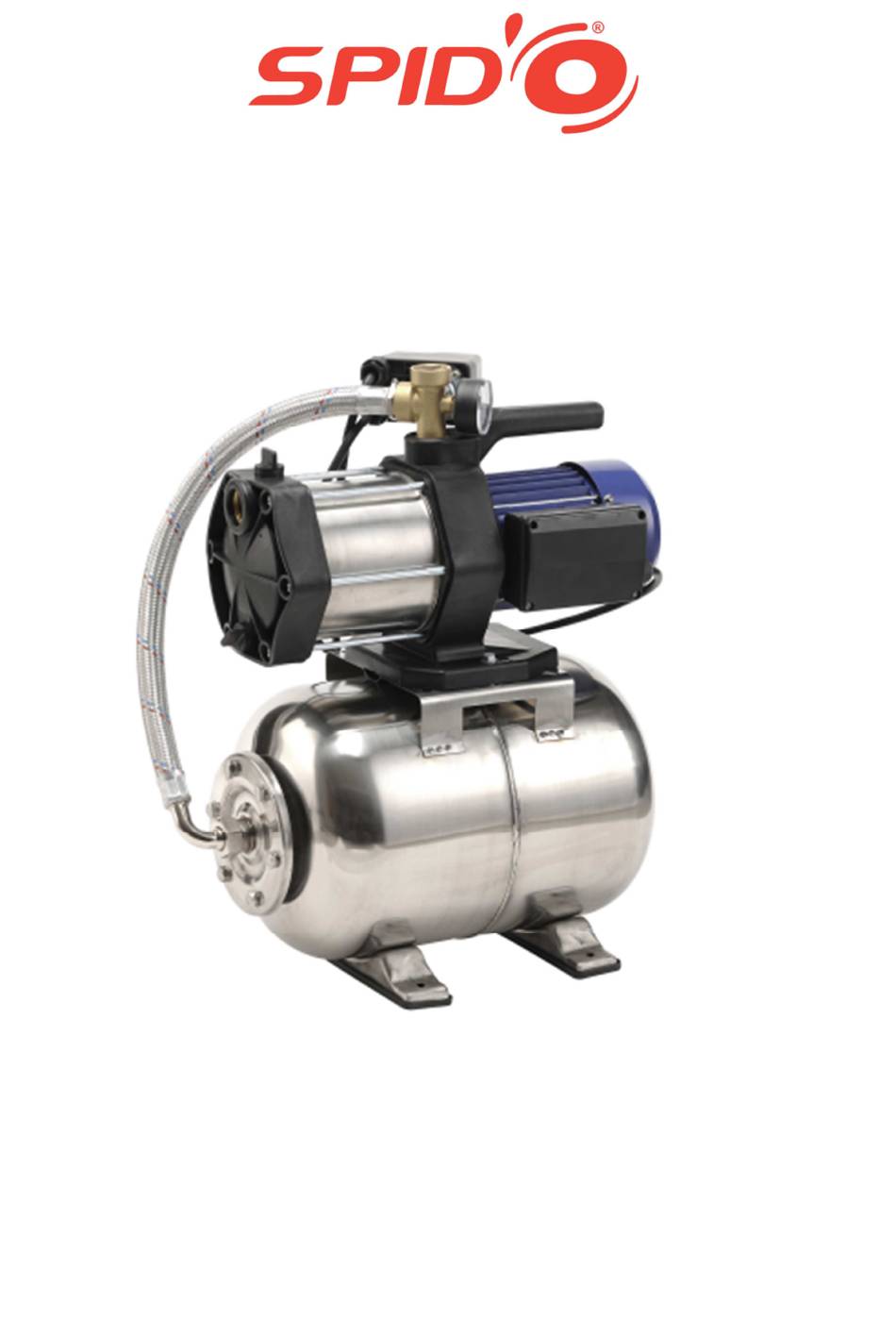

- Page 1 NOTICE D’UTILISATION Groupe de surpression / Pompe automatique BMX 4/24 (ref 002186) Ces instructions sont pour votre sécurité. Lisez-les avec attention et conservez-les.
- Page 2 Sommaire Avant de commencer Mise en route Consignes de sécurité Entretien Pannes – détection et solutions Informations légales et techniques Garantie...
- Page 3 Avertissement : A savoir avant de démarrer La pompe BMX 4/24 est conçue pour aspirer de l’eau claire uniquement, et pour un usage non professionnel : arrosage, alimentation d’un WC, d’une machine à laver le linge… La pompe doit être installée sur une surface plane et solide La pression du réservoir doit être d’environ 1,6 bar (à...
- Page 4 Accessoires nécessaires Pour utiliser votre pompe (éléments non fournis) : 1. Un kit d’aspiration (diam. 26/34) muni d’une crépine, et obligatoirement d’un clapet anti-retour). 2. Un tuyau souple résistant à la pression pour le refoulement. Mise en service DANGER ÉLECTRIQUE : débranchez la pompe avant le remplissage et avant tout entretien 1.
- Page 5 Consignes à respecter pour votre sécurité et pour le bon fonctionnement de la pompe Cet appareil ne convient pas pour la consommation d’eau potable ou l’alimentation d’appareils en contact avec de la vaisselle. Débranchez l’appareil avant toute intervention sur la pompe. Pendant le fonctionnement de la pompe, il ne doit pas y avoir de corps étranger dans le fluide aspiré.
- Page 6 Les 4 règles d’or de l’entretien 1) Vérifier régulièrement que la crépine au bout du tuyau d’aspiration n’est pas obstruée, qu’elle est immergée sous au moins 30 cm d’eau, et qu’elle se trouve à plus de 50 cm du fond de la citerne ou du puits 2) Vérifier le filtre de la pompe (5) régulièrement, et le nettoyer si nécessaire, à...
- Page 7 La pompe ne démarre pas ou s’arrête sans redémarrer ? Avez-vous vérifié... Si la pompe est bien branchée ? S’il n’y a pas de panne de courant ? S’il y a toujours du liquide à aspirer ? Si la crépine du tuyau d’aspiration n’est pas bouchée ? Si le liquide à...
- Page 8 Le débit / la pression baisse brutalement ? Avez-vous vérifié... Si le tuyau et les raccords du côté aspiration sont parfaitement étanches ? Si le tuyau d’aspiration est immergé ? Si la crépine du tuyau d’aspiration n’est pas bouchée ? Si le filtre de la pompe n’est pas bouché...
- Page 9 Symboles La pompe ne doit pas être jetée avec les ordures ménagères normales. Elle doit être éliminée dans les filières appropriées. Conformité aux normes de sécurité applicables sur le marché communautaire. Lire le manuel d’instruction avant utilisation Produit testé par un laboratoire indépendant, attestant qu’il répond aux standards européens en matière de sécurité...
- Page 10 Caractéristiques techniques Type: BMX 4/24 Voltage/Fréquence : 220-240V AC/50Hz Puissance nominale : 1100W Débit max : 5400 l/h Pression max : 48 m Hauteur d’aspiration max : Plage de fonctionnement (démarrage et arrêt) 2 - 3,5 Bars Poids 15 Kg Niveau sonore maximal (LWA) mesuré...
- Page 11 Avertissements > DONNEES ELECTRIQUES - IMPORTANT Ce produit est équipé d’une prise de connexion électrique compatible avec la machine, la source d’alimentation de votre pays et est conforme aux normes internationales obligatoires. Cette machine doit être connectée à la tension d’alimentation équivalente à...
- Page 12 d) Ne forcez pas sur le câble d’alimentation. N’utilisez jamais le câble pour porter, tirer ou débrancher la pompe. Gardez le câble éloigné de la chaleur, de l’huile, des bords pointus ou de pièces mobiles. Les câbles endommagés ou coincés augmentent le risque de choc électrique.
- Page 13 4) REPARATION Si nécessaire, votre outil électrique doit être réparé par un technicien qualifié utilisant uniquement des pièces de remplacement identiques. Ceci assurera les mêmes normes de sécurité de votre outil électrique. > INSTRUCTIONS SPECIFIQUES DE SECURITE 1) UNE TRÈS GRANDE ATTENTION EST REQUISE a) Cette pompe est destinée à...
- Page 14 protection manque d’eau (boîtier électronique), selon la version de votre pompe. k) La pompe ne doit pas être utilisée lorsque des personnes se trouvent dans l’eau qui est aspirée. l) Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une...
- Page 15 À la directive machine et aux réglementations prises pour sa transposition DIPRA S.A., 65 rue de Luzais, 38297 Saint Quentin Fallavier, déclare que la pompe suivante: BMX 4/24 (Ref 002186) Est conforme aux directives suivantes : Directive 2006/95/EC Directive 2004/108/EC Tests effectués selon les normes :...
- Page 16 Garantie > Cet appareil est garanti 2 ans à compter du jour de l’achat. > Cette garantie comprend le remplacement gratuit des pièces défectueuses ou de l’appareil, le choix en étant laissé à la libre initiative de DIPRA. > Cette garantie couvre également toutes les conséquences des défauts ou vices cachés (article 1641 et suivants du Code Civil).
- Page 17 Summary Before you start Getting started Safety rules Care and maintenance Breakdown – detection and solutions Technical and legal information Guarantee...
- Page 18 To be checked before you start The pump BMX 4/24 is made for clear water suction only, and a non professional use. The pump must be on a solid and plane surface Tank pressure must be around 1,6 Bars (to be controlled on the valve,...
- Page 19 Accessories needed In order to use your pump, you need (not included): 1. Suction kit (1’’) with a filter (equipped with a non-return valve). 2. A delivery hose resisting to pressure. Getting started ELECTRIC SHOCK: Before filling the pump, unplug the equipment from the mains 1.
- Page 20 Security instruction for your safety and the good use of the pump This equipment is suitable neither for drinking water nor for equipment in contact with dishes. Unplug the equipment from the mains before any intervention. When the pump is running, there must be no particles in the water (clean water only).
- Page 21 The 4 golden rules for care 1) Check regularly the filter of the suction hose, it mustn’t be obstructed. Make sure that suction hose is under 30cm of water or more, and that it is not closer than 50cm from the bottom of the liquid in the tank (or bore hole) 2) Check the filter of the pump (5) regularly, and clean it with clear water if necessary.
- Page 22 Pump does not start, or stops without starting again? Have you checked… If pump is connected to the mains? If there is no current failure of the mains? If there is still liquid to pump? If the filter of the suction hose is not obstructed? If the liquid to be pumped is not warmer than 35°C? It there is no air breach in the suction elements? If the pump is full of water?
- Page 23 Flow or pressure is going down suddenly? Have you checked… If connectors and hose of the suction part are perfectly airtight? If the suction hose is properly immerged? If the filter of the suction hose is not obstructed? If the filter of the pump is not obstructed? You might need to…...
- Page 24 Symbols The pump must not be disposed of with normal household waste but must be disposed of in accordance with local environmental regulations. Conformity with safety rules applicable in the UE market. Read the instructions before use The product has been tested by an independent laboratory, attesting that it complies with European safety standards.
- Page 25 Technical characteristics Type: BMX 4/24 Voltage/Frequency: 220-240V AC/50Hz Nominal power: 1100W Delivery max : 5400 l/h Delivery head (pressure) max : 48 m Suction height max : Working range (start and stopt) 2 – 3.5 Bars Weight 15 Kg Maximal sound power level (LWA) measured...
- Page 26 Safety Warnings > ELECTRIC DATA - IMPORTANT Before connecting the tool to the mains, be sure that the voltage supply is the same as that specified on the nameplate of the tool. A power source with a voltage greater than that specified for the tool can result in serious injury to the user, as well as damage to the tool.
- Page 27 f) The pump is equipped with a socket compatible with it. The power source of your country must be in keeping with international regulations. g) The pump is equipped with a socket compatible with it. The power source of your country must be in keeping with international regulations.
- Page 28 > SPECIFIC SAFETY INSTRUCTIONS 1) GREAT ATTENTION IS REQUIRED a) This pump is only intended to pump clear water. Pumping sand or other abrasive materials causes rapid wear, and lower performances It is mandatory to use a suction hose equipped with a filter. Corrosive, easily combustible, aggressive or explosive liquids (such as gasoline, petroleum or nitro thinner), saltwater, oils and greases must not be pumped.
- Page 29 o) Use other accessories than the ones recommended in this Manual or by the seller may invite risk of injuries for people. Before each use, fill the pump as indicated in the instructions. p) When it is not used, store the pump in a dry and closed place, where children cannot get access to the pump.
- Page 30 Certificate of conformity For the machinery directive and regulations made for its transposition DIPRA S.A., 65 rue de Luzais, 38297 Saint Quentin Fallavier, declares that following pump: BMX 4/24 (Ref 002186) Complies with the following directives Directive 2006/95/EC Directive 2004/108/EC...
- Page 31 Guarantee > This product is guaranteed for 24 months for any manufacturing defect starting from the date of purchase. > The guarantee covers free parts replacement and booster replacement. The choice is made by DIPRA. > This warranty covers also all the consequences of the defaults or hidden sins (article 1641s of the French Civil Code).
