6835, RUE PICARD
SAINT-HYACINTHE (QUÉBEC) J2S 1H3
CANADA
TELEPHONE :
450 773 7058
FAX :
450 773 5063
SANS FRAIS
1 888 366 7058
/ TOLL FREE
produitsneptune.com

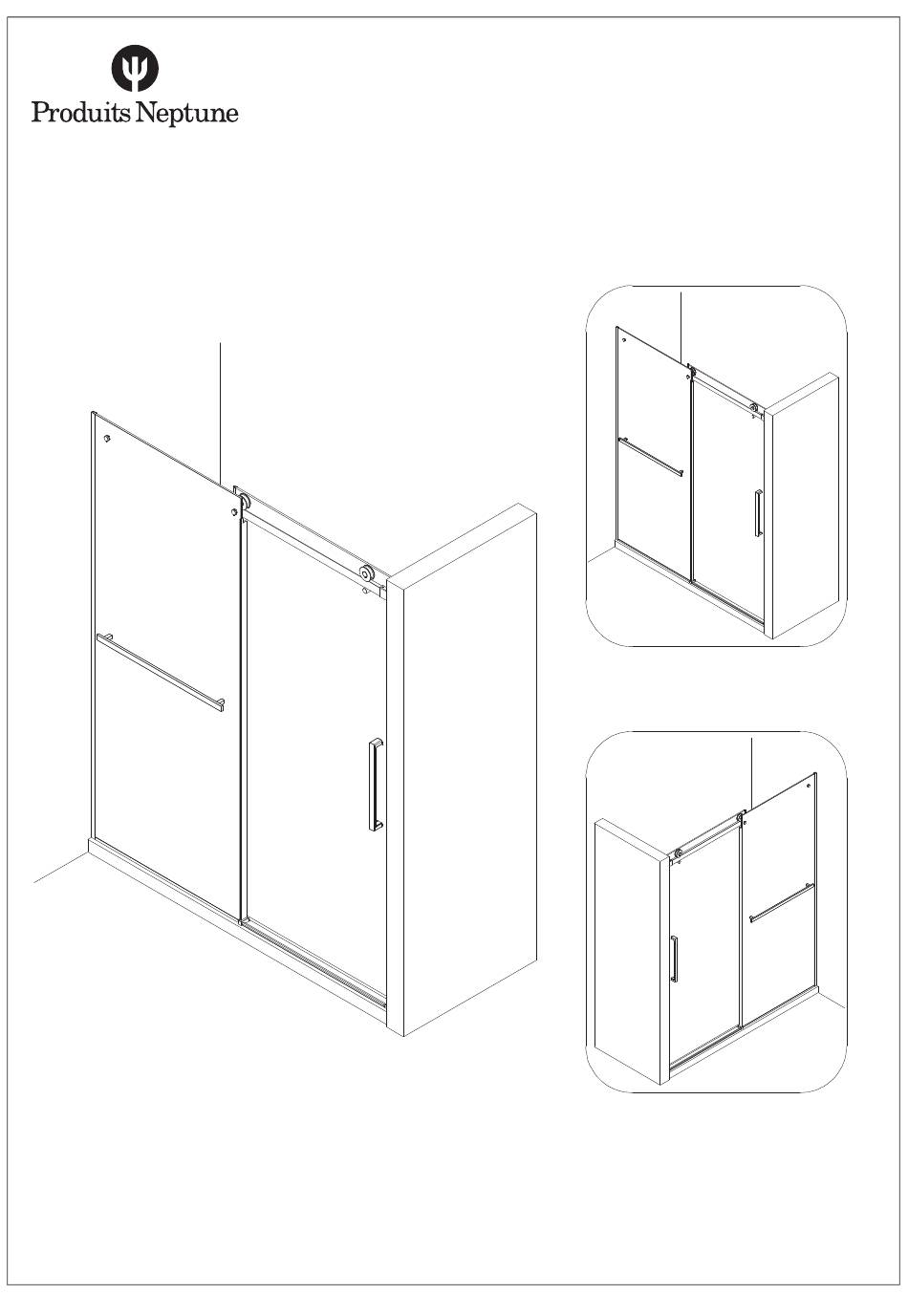

EXALT 48 - EXALT 60
Guide d'installation / Installation guide
** Pour l'installation avec un panneau de retour en verre, consulter préalablement le guide
d'installation du panneau de retour avant de procéder à l'installation des panneaux de facade.
**For installation with a glass return panel, first consult the installation
guide of the return panel before installing the front panels.
Gauche / Left
Droit / Right
Advertisement
Related Manuals for Produits Neptune EXALT 48
Summary of Contents for Produits Neptune EXALT 48
- Page 1 EXALT 48 - EXALT 60 Guide d‘installation / Installation guide Gauche / Left Droit / Right 6835, RUE PICARD SAINT-HYACINTHE (QUÉBEC) J2S 1H3 CANADA ** Pour l’installation avec un panneau de retour en verre, consulter préalablement le guide d’installation du panneau de retour avant de procéder à l’installation des panneaux de facade.
- Page 2 Gauche Droit Left Right 1/8" - 3mm 3/16" - 5mm Matériel requis non inclus / Required materials not included...
- Page 3 EXALT 48 46" 3/8 - 1178mm 47" - 1193mm EXALT 60 58" 3/8 - 1483mm 59" - 1498mm Ø 1/4" - 6mm Lorsque l’ouverture est inférieure à la dimension minimale d’installation X, couper le tube rectangulaire C selon le tableau ci-dessous.
- Page 4 1/4" - 6mm Le panneau de verre doit entrer en contact avec la silicone The silicone must be in contact with the glass Intérieur Inside Intérieur Inside Si nécessaire, utiliser la cale ZD pour aider à la mise à niveau du panneau de verre If necessary, use the shim ZD to help level...
- Page 5 Ø 1/4" - 6mm...
- Page 6 3/4" - 20mm...
- Page 7 Lorsque l’utilisation du pare-goutte n’est pas requise suivre les étapes 9 et 10 et passer ensuite directement à l’étape 14 When the door swipe is not required at the bottom of the sliding glass panel, please follow step 9 and 10 and then go to step 14.
- Page 8 Gauche Left Droit Right...
- Page 10 Gauche Left Droit Right...
- Page 11 3/32" Desserrer les roulettes puis régler le niveau du panneau coulissant à l‘aide des écrous décentrés afin qu’il s‘appuie correctement au mur puis resserrer les roulettes adéquatement Loosen the wheels and adjust the level of the sliding panel with the eccentric nut so that it rests properly against the wall and tighten the wheels properly.
- Page 12 3/32" 0.5~1mm 1/32"~1/16" Intérieur Inside...
- Page 13 Extérieur Outside...
