Nobile Smartmatic 9108011013 Mounting Operation Instruction

Montage-/Betriebsanleitung Smartmatic Fenster-/Türkontakt 2,4GHz
Allgemeine Sicherheitshinweise:
Wir bedanken uns für den Kauf dieses nobilé-Produktes!
Sie haben sich für ein qualitativ hochwertiges Produkt entschieden, das mit größter Sorgfalt produziert und diversen
Qualitätskontrollen unterzogen wurde. Um einen sicheren Betrieb des Produktes zu garantieren, beachten Sie bitte diese Anleitung.
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch.
Die Montage und der elektrische Anschluss des Produktes müssen fachgerecht nach den Installationsvorschriften DIN VDE 0100
von einer fachkundigen Person (z.B. Elektroinstallateur) durchgeführt werden. Zudem sollten weitere landesspezifische und
gesetzliche Bestimmungen und Richtlinien beachtet werden. Vor jeglichen Arbeiten an der Beleuchtungsanlage, ist diese
spannungsfrei zu schalten. Stellen Sie vor der Inbetriebnahme sicher, dass von den nachgeschalteten Installationen oder
angeschlossenen Verbrauchern keine Lebensgefahr besteht. Vor dem Einbau ist die übliche Funktionsprüfung durchzuführen. Um
Wartungsarbeiten zu ermöglichen, sollte die Anlage auch nach der Installation zugängig sein.
Der Smartmatic Fenster-/Türkontakt 2,4GHz ist in der Lage das öffnen bzw. schließen einer Tür oder eines Fensters zu erfassen
und diese Daten dann an das Gateway zu senden. Smartmatic Fenster-/Türkontakt 2,4GHz
Frequenz für die Funksignalübertragung. Der IEEE802.15.4 Standard, erlaubt es eine Vielzahl an Geräten an das
Netzwerk anzuschließen und den Datenaustausch und die Signalübertragung zu koordinieren. Der
/Türkontakt 2,4GHz zählt zu den Endverbrauchern im Netzwerk. Der Lichtsensor kann zwar Daten über dessen Aktivierung
an das Almond Gateway übermitteln, man kann aber keine weiteren Geräte über den Fenster/Türkontakt mit dem Almond
Gateway verbinden.

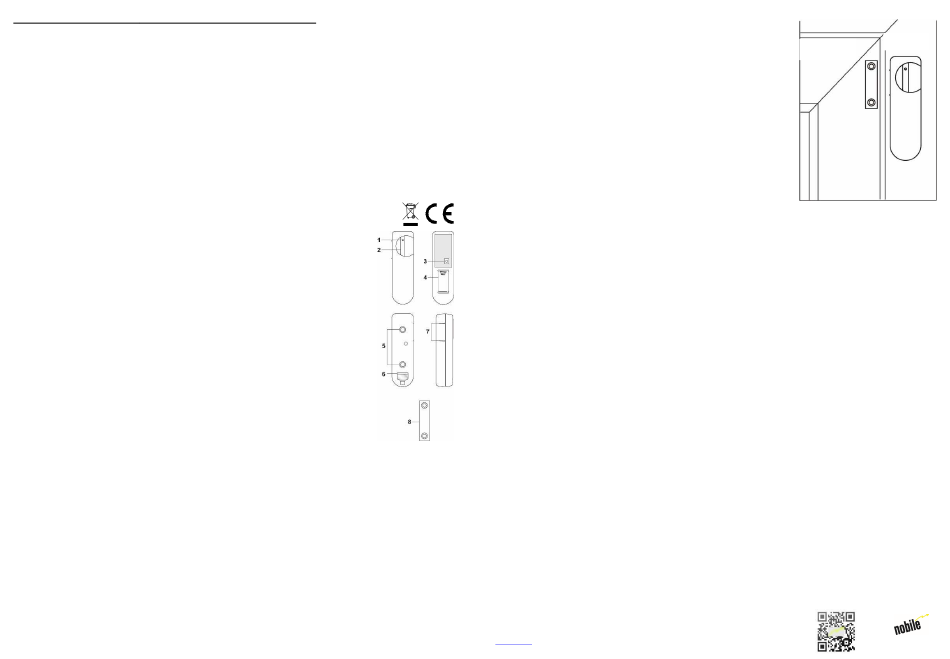

Teilekennzeichnung
1. LED-Anzeige
•
Zweimal Aufleuchten: Der Fenster/Türkontakt ist erfolgreich mit dem Almond Gateway
verbunden.
•
Aufleuchten alle 20 Minuten: Der Fenster/Türkontakt hat die Verbindung zum Almond
Gateway verloren.
•
Aufleuchten beim Testmodus: Der Fenster/Türkontakt wurde ausgelöst.
•
Aufleuchten beim normalem Gebrauch: Der Sicherheitsschalter wurde ausgelöst.
Der Fenster/Türkontakt wurde, bei einer schwachen Batterieleistung ausgelöst.
2. Funktionstaste
•
1-mal drücken, um ein Überwachungssignal zu übermitteln
•
Halten Sie die Funktionstaste 10 Sekunden lang gedrückt, um den Fenster/Türkontakt
zurückzusetzten
3. Sicherheitsschalter
•
Der Sicherheitsschalter wird aktiviert, wenn der Fenster/Türkontakt vom Einsatzort entfernt
wird oder das Gehäuse geöffnet wird.
4. Batteriefach
•
Dem Fenster/Türkontakt dient eine 3V CR2 Batterie als Energiequelle.
5. Sollbruchstellen
6. Batterieisolator
7. Rippen
8. Magnet
Netzwerkeinstellungen
Die Verbindung mit dem Netzwerk könnte Energie verbrauchen. Um den Energieverbrauch so gering wie möglich zu halten, ist es
notwendig den Anweisungen der mitgelieferten Anleitung zu folgen.
1. Vergewissern Sie sich, dass das Almond-Gateway aktiviert ist bevor Sie die Batterie anschließen.
2. Vergewissern Sie sich, dass das Almond-Gateway aktiviert ist und das Gerät sich in dessen Funktionsbereich
befindet.
3. Entfernen Sie zuerst die Batterie, bevor Sie die Verbindung eines Gerätes vom Gateway oder Router
trennen.
Installation
Der Fenster/Türkontakt sollte am Fenster/Türrahmen befestigt werden.
Der Abstand vom Fenster/Türkontakt zum Magneten, sollte, im geschlossenen Zustand, nicht mehr als 15mm betragen.
Vermeiden Sie es den Fenster/Türkontakt an metallischen Gegenständen zu befestigen. Wenn es sich nicht vermeiden lässt
überprüfen Sie ob alle Funktionen des Fenster/Türkontakts funktionieren. Bringen Sie den Fenster/Türkontakt so hoch wie
möglich an.
Montieren des Fenster/Türkontakts
1.
2.
3.
4.
2.4GHz benutzt eine 2,4GHz
Smartmatic Fenster-
Verbinden mit dem Almond Gateway
Der Smartmatic Fenster-/Türkontakt 2,4GHz benötigt eine Verbindung zum Almond
Gateway, um Daten über das Auslösen des Kontaktes übermitteln zu können. Um sich
mit dem Almond Gateway zu verbinden, befolgen Sie bitte folgende Schritte:
1.
2.
3.
4.
5.
6.
Einstellungen Zurücksetzen (Factory Reset)
Wenn Sie den Smartmatic Fenster-/Türkontakt 2,4GHz aus einem vorhandenen Netzwerk entfernen möchten und einem neuen
hinzufügen, muss vorher die Einstellung des Smartmatic Fenster-/Türkontakts 2,4GHz zurückgesetzt werden:
1.
2.
3.
Sicherheitsschalter
Der Smartmatic Fenster-/Türkontakt 2,4GHz besitzt einen Sicherheitsschalter (in Form einer Feder). Im aktivierten Zustand ist die
Feder gespannt und somit der Sicherheitsschalter aktiviert. Wird der Fenster/Türkontakt von seinem Einsatzort entfernt oder das
Gehäuse geöffnet schickt der Fenster/Türkontakt ein Signal an das Almond Gateway. Wird der Fenster Türkontakt im geöffneten
Zustand aktiviert signalisiert er das durch aufleuchten der LED-Anzeige.
Batterie und Erkennung einer schwachen Batterie
Der Fenster/Türkontakt nutzt eine 3V Lithium CR2 Batterie als Energiequelle. Sinkt die Batterieleistung, übermittelt das Gerät ein
Signal an das Almond Gateway. Bevor Sie eine neue Batterie in das Gerät einsetzten, drücken Sie die Sicherheitstaste 2-mal, um
das Gerät auszuschalten. Danach können Sie die neue Batterie einsetzen.
Kontrolle
Die Benutzereinstellungen werden mit Hilfe eines Signales übermittelt und kontrolliert, um festzustellen ob Abweichungen von den
getätigten Einstellungen auftreten. Das Werkseinstellungsintervall beträgt 30 Minuten. Betätigt der Benutzer die Funktionstaste 1-
mal, so wird das Signal manuell übermittelt.
Technische Änderungen vorbehalten.
nobilé AG- Wächtersbacher Str. 78 60386 Frankfurt/M. Germany
www.nobile.de
Finden Sie eine geeignete Stelle am Fenster/Türrahmen.
Der Fenster/Türkontakt besitzt auf einer Seite 2 Rippen. Diese Rippen
helfen das Gerät bestmöglich auf den Magneten auszurichten.
Fenster/Türkontakt anbringen:
•
Brechen Sie die Sollbruchstellen heraus und benutzen sie die
Entstandenen Löcher als Schablone für die Bohrungen.
Markieren sie auf dem Rahmen die Positionen, an denen die
Löcher gebohrt werden sollen.
•
Verwenden Sie die Dübel, wenn diese benötigt werden.
•
Schrauben Sie nun der Fenster/Türkontakt am Rahmen fest.
Befestigen Sie den Magneten entweder mit Hilfe des beidseitigen
Klebestreifens oder mit den mitgelieferten
Schrauben. Richten Sie den Magnet auf Höhe der Rippen des
Fenster/Türkontakts aus und achten Sie darauf, dass der Abstand
zwischen dem Magnet und dem Fenster/Türkontakt nicht mehr als 15mm
beträgt.
Entfernen Sie den Batterieisolator, um den Smartmatic Fenster-/Türkontakt 2,4GHz mit Leistung zu versorgen.
Halten Sie die Funktionstaste 10 Sekunden lang gedrückt. Der Fenster/Türkontakt sucht dann automatisch nach dem
Gateway. Vergewissern Sie sich zuvor, dass die Funktion „Geräte hinzufügen" am Gateway (Router) freigegeben ist.
Wurde die Funktionstaste 10 Sekunden lang gedrückt, erscheint am Gateway das Fenster: „Sensor hinzufügen, Bitte
warten".
Sobald dieses Fenster erscheint halten Sie den Magneten an die Kontaktstelle am Fenster/Türkontakt, damit die
Anmeldung abgeschlossen werden kann. War die Anmeldung erfolgreich erscheint das Fenster: „Erhalte Sensor,
Info, Bitte warten". Als nächsten Schritt können Sie dem Sensor einen Namen vergeben und den Sensor einem Ort
zuordnen.
Ist das Gerät mit dem Netzwerk verbunden, wird dieses automatisch registriert. Überprüfen Sie das Almond Gateway,
um sicher zu gehen, dass das Gerät registriert ist.
Verliert der Fenster/Türkontakt die Verbindung zum Gateway, leuchtet die LED-Anzeige alle 20 Minuten auf, um das
zu signalisieren. Überprüfen Sie die Almond Gateway Einstellungen und die Einstellungen des Gerätes, um die
Verbindung wieder herzustellen.
Der Aufbau der Verbindung, der Sensoren untereinander und zum Gateway, kann nach einem kurzzeitigem Ausfall des
Gateways bis zu 30 min. in Anspruch nehmen.
Drücken Sie die Funktionstaste und halten Sie diese 10 Sekunden lang gedrückt. Lassen Sie die Funktionstaste los,
wenn die LED-Anzeige einmal aufleuchtet.
Der Smartmatic Fenster-/Türkontakt 2,4GHz löscht jetzt die vorhandenen Einstellungen und die Netzwerkverbindung.
Sobald die Netzwerkverbindung gelöscht ist sucht das Gerät automatisch nach einer neuen Verbindung und versucht
sich in diese einzuwählen.
War die neue Verbindung erfolgreich leuchtet die LED Anzeige 2-mal auf.
Rahmen
Fenster/Tür
rev. 0.0 – 28.04.2016
