Montage-/
Betriebsanleitung
DE
Um einen sicheren Betrieb des Produktes zu garantieren, beachten Sie bitte diese Anleitung. Bei Schäden, die durch Nichtbeachtung der
Anleitung verursacht werden, erlischt der Garantieanspruch. Die Montage und der elektrische Anschluss des Produktes müssen fachgerecht nach
den Installationsvorschriften DIN VDE 0100 von einer fachkundigen Person (z.B. Elektroinstallateur) durchgeführt werden. Zudem sollten weitere
landesspezifische und gesetzliche Bestimmungen und Richtlinien beachtet werden. Vor jeglichen Arbeiten an der Beleuchtungsanlage, ist diese
spannungsfrei zu schalten. Stellen Sie vor der Inbetriebnahme sicher, dass von den nachgeschalteten Installationen oder angeschlossenen
Verbrauchern keine Lebensgefahr besteht. Vor dem Einbau ist die übliche Funktionsprüfung durchzuführen. Um Wartungsarbeiten zu
ermöglichen, sollte die Anlage auch nach der Installation zugängig sein (Revisionssicher).
Technische Spezifikation
Übertragungsprotokoll
Frequenzband
Sendeleistung
BLE Funkreichweite
Batterie
Umgebungstemperatur Ta

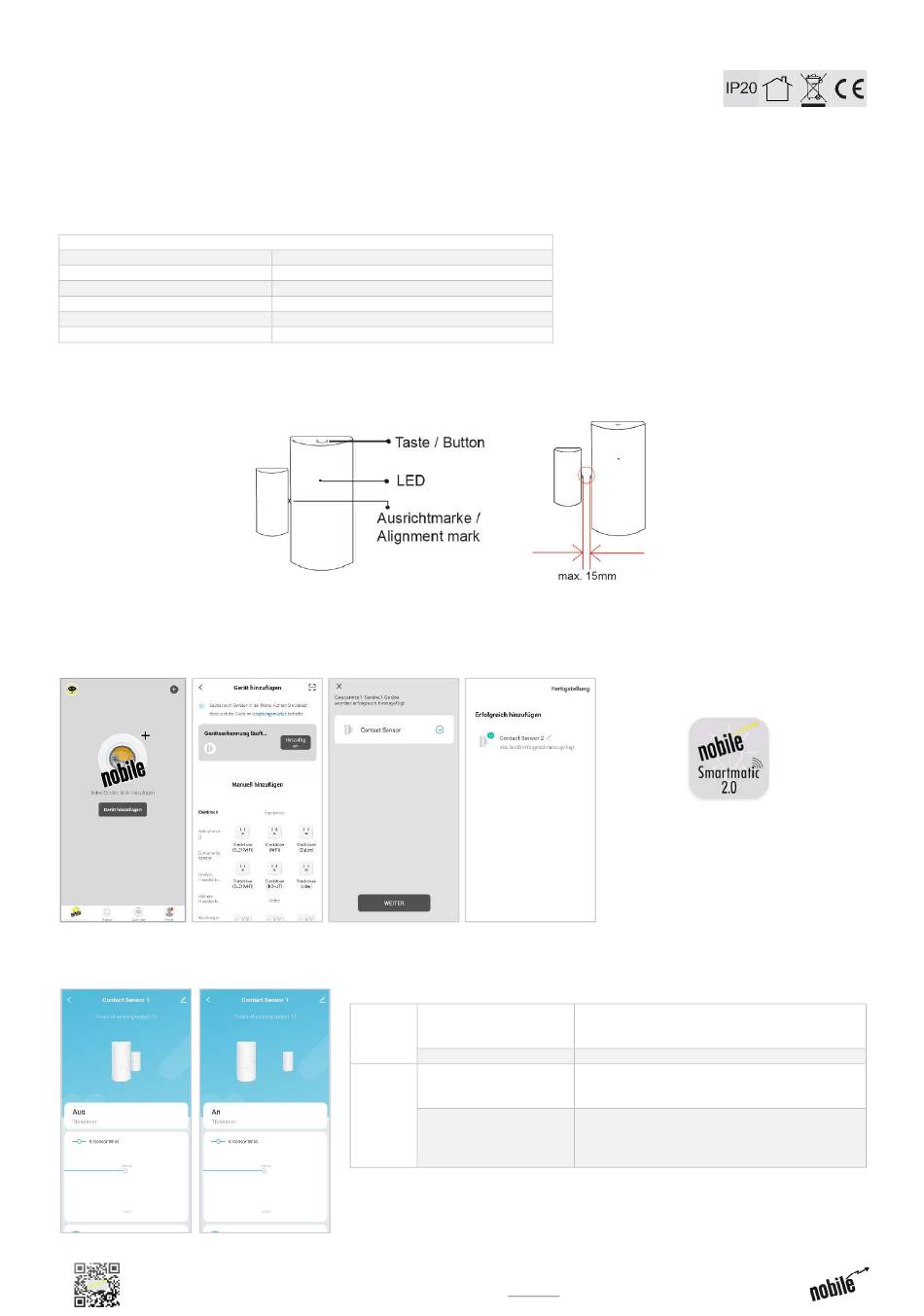

Montage:
Installieren Sie das Gerät so, dass die Ausrichtmarken so nah wie möglich beieinander liegen. Beachten Sie den maximalen Abstand der
Ausrichtmarken von 15 mm.
Inbetriebnahme:
Um das Gerät in Ihrer nobile Smartmatic 2.0 App hinzuzufügen, wählen Sie „Gerät hinzufügen". Drücken Sie die Taste 5 Sekunden lang, bis die
LED zu blinken beginnt. Das Gerätesymbol auf dem Bildschirm der nobile Smartmatic 2.0 App erscheint. Wählen Sie dann „Hinzufügen", dies
kann je nach Signalstärke zwischen 10 Sekunden und 2 Minuten dauern. Wählen Sie „Weiter", Sie werden eine Benachrichtigung „Erfolgreich
hinzugefügt" sehen, die anzeigt, dass das Gerät nun in der App hinzugefügt wurde. Wählen Sie abschließen „Fertigstellung".
Die Steuerung:
Das Icon in der Smartmatic 2.0 App ändert sich, wenn der Kontakt geöffnet oder geschlossen wird. Es wird auch jedes Mal ein Datensatz erstellt,
wenn das Gerät einen offenen Kontakt erkennt.
Fenster-/Türkontakt-Sensor BT
BLE 4.2
2,40 GHz
10 dBm
bis zu 90 Meter im freien Feld
CR2 (3V)
-10 ~ 50°C
Blinkend
LED
AUS
Zurücksetzen oder
Aktivierung des
Konfigurationsmodus
Taste
Trigger, um den
aktuellen Status zu
melden
Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.
Technical and design changes due to product developments are subject to change without prior notice.
nobilé AG – Wächtersbacher Str. 78 - 60386 Frankfurt/M. Germany - www.nobile.de
Weitere Spezifikationen finden Sie
auf dem Datenblatt zu diesem
Produkt.
mit der frei erhältlichen
nobile Smartmatic 2.0 App
zu laden im Google Play Store
oder Apple App Store.
Das Garät wechselt in den Bluetooth-
Netzwerkkonfigurationsmodus (Vorbereitung für
das Hinzufügen von Sub-Geräten)
The device is under standby status
Halten Sie die Taste 5 Sekunden lang gedrückt,
bis die blaue LED blinkt; das Gerät wechselt in
den Konfigurationsmodus.
Wenn sich das Gerät im Standby-Modus
befindet, drücken Sie die Taste einmal und das
Gerät meldet seinen aktuellen Status an das
Gateway.
rev. 0.0 – 08.04.2022
