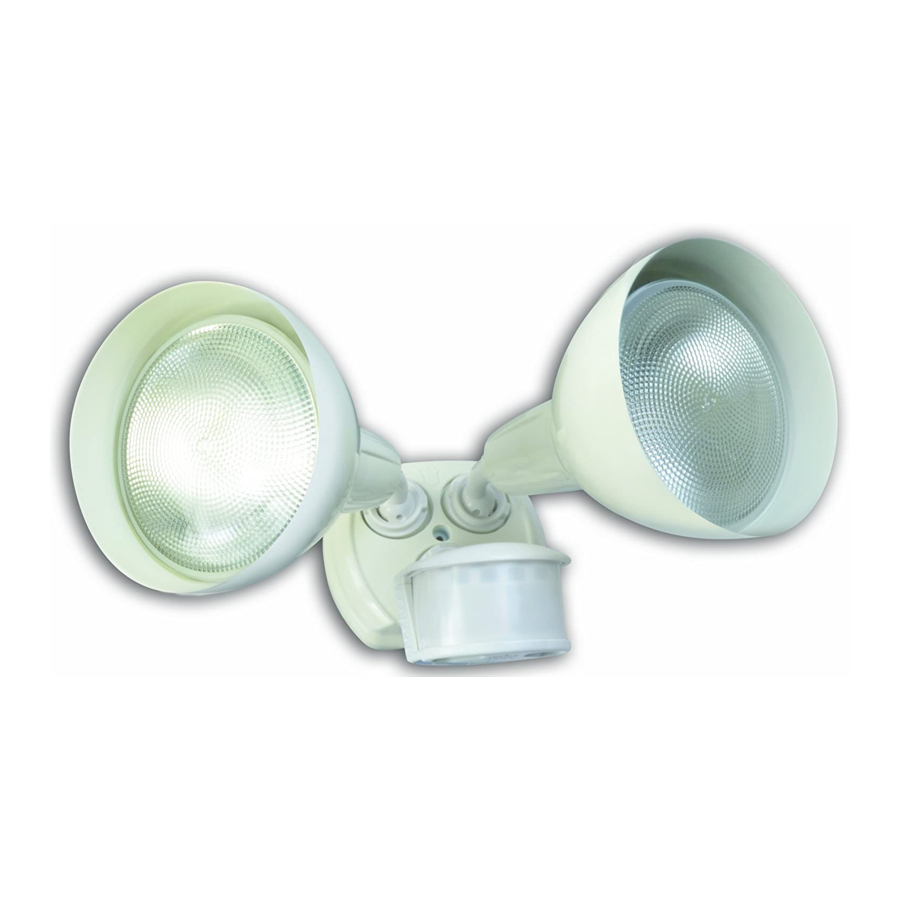

Designers Edge L6004 Manual

Motion-activated fixture installation
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

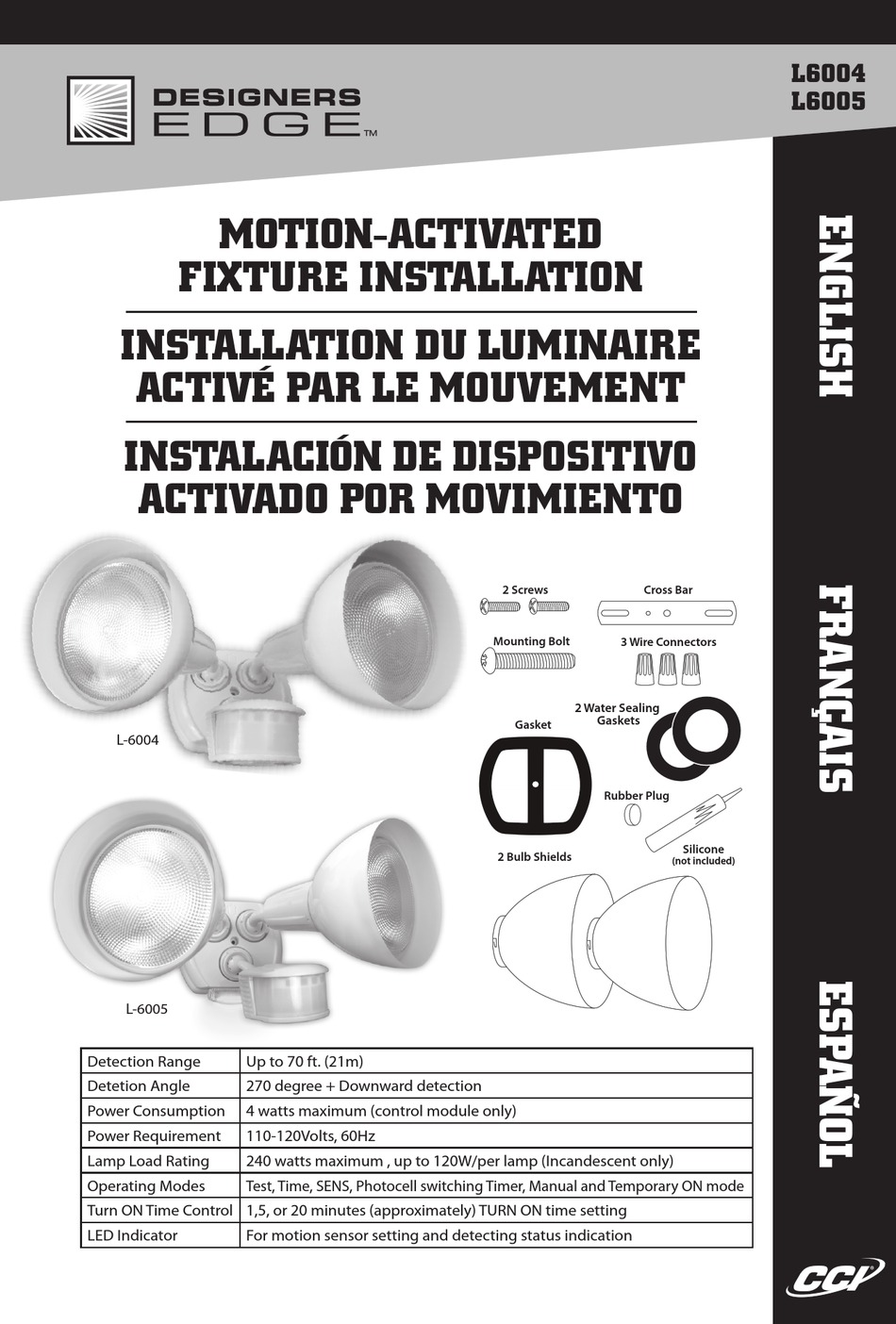

MOTION-ACTIVATED
FIXTURE INSTALLATION
INSTALLATION DU LUMINAIRE
ACTIVÉ PAR LE MOUVEMENT
INSTALACIÓN DE DISPOSITIVO
ACTIVADO POR MOVIMIENTO
L-6004
L-6005
Detection Range
Up to 70 ft. (21m)
Detetion Angle
270 degree + Downward detection
Power Consumption
4 watts maximum (control module only)
Power Requirement
110-120Volts, 60Hz
Lamp Load Rating
240 watts maximum , up to 120W/per lamp (Incandescent only)
Operating Modes
Test, Time, SENS, Photocell switching Timer, Manual and Temporary ON mode
Turn ON Time Control 1,5, or 20 minutes (approximately) TURN ON time setting
LED Indicator
For motion sensor setting and detecting status indication
2 Screws
Cross Bar
Mounting Bolt
3 Wire Connectors
2 Water Sealing
Gaskets
Gasket
Rubber Plug
2 Bulb Shields
L6004
L6005
Silicone
(not included)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the L6004 and is the answer not in the manual?

Questions and answers

Related Manuals for Designers Edge L6004

Summary of Contents for Designers Edge L6004

  • Page 1 L6004 L6005 MOTION-ACTIVATED FIXTURE INSTALLATION INSTALLATION DU LUMINAIRE ACTIVÉ PAR LE MOUVEMENT INSTALACIÓN DE DISPOSITIVO ACTIVADO POR MOVIMIENTO 2 Screws Cross Bar Mounting Bolt 3 Wire Connectors 2 Water Sealing Gaskets Gasket L-6004 Rubber Plug Silicone 2 Bulb Shields (not included)

  • Page 2: Important Notice

    Congratulations and Thank You from Designers Edge and Coleman Cable Inc. on your purchase. IMPORTANT NOTICE Every attempt has been made to deliver a quality product that will give you years of trouble free service. We take pride in the design and construction of each of our products and work to maintain the quality of our materials and craftsmanship to assure your satisfaction.

  • Page 3: Installation

    INSTALLATION CHOICE OF LOCATION Whenever possible, locate the unit so that its coverage area is away from heat sources, moving, or reflective surfaces such as heating vents, air conditioners, large trees or pools of water. For best performance, locate the unit so that motion moves across the coverage area and not directly towards or away from the motion sensor.

  • Page 4: Installing The Fixture

    INSTALLING THE FIXTURE Do not remove ANY preinstalled CRIMP CONNECTORS ONLY LOOSE WIRES NEED TO BE CONNECTED 1. Secure the services of a qualified electrician to ensure the installation meets national and local electrical codes. 2. Use only 120 Volt, 60 Hz power supply 3.
  • Page 5 Motion Sensor Control TEST Mode For initial set-up (Note: use the TIME touchpad key) TIME Mode Push the touchpad key to choose 1, 5, or 20 minutes for desired ON time after the light fixture has been activated SENS setting Mode Adjustment for desired coverage area (select from minimum, normal, or boost) DOWN DETECT Expands downward detection and coverage area...
  • Page 6 SET-UP (continued) SIDE VIEW FOR AIMING UNIT 0 ft. 17 ft. 45 ft. 70 ft. 8 ft. 0 ft. 17 ft. 45 ft. 70 ft. Figure 2 TIMER Setting (Dusk to Dawn Control) The Dusk to Dawn mode has 4 setting options. 1.

  • Page 7: Troubleshooting

    Troubleshooting Symptoms Possible Cause Solution Lights are not coming 1.No power connection 1. Make sure both the circuit breaker on at all 2.Wrong wiring and wall switch are in the ON position 3.Faulty bulbs 2. Check the wiring to make sure all the connections are correct and secure 3.Make sure the bulbs are not...
  • Page 9 L6004 L6005 MOTION-ACTIVATED FIXTURE INSTALLATION INSTALLATION DU LUMINAIRE ACTIVÉ PAR LE MOUVEMENT INSTALACIÓN DE DISPOSITIVO ACTIVADO POR MOVIMIENTO 2 Vis Barre transversale Serre- ls 3 Serre- ls 2 Joint d’étanchéité hydraulique Conseil plaque arrière L-6004 Capuchon en caoutchouc Silicone 2 Écrans d’ampoule...

  • Page 10: Avis Important

    Designers Edge et Coleman Cable, Inc. vous félicitent et vous remercient pour votre achat. AVIS IMPORTANT Tous les efforts ont été entrepris pour vous livrer un produit de qualité d’une longue durée de vie opérationnelle. Nous sommes fiers de la conception et de la construction de chacun de nos produits et faisons tout notre possible pour maintenir la qualité...
  • Page 11 CHOIX DE L’EMPLACEMENT Si possible, placez l’unité de manière à ce que la zone de couverture soit à l’écart des sources de chaleur et des surfaces mobiles ou réfléchissantes telles que les bouches d’aération du chauffage, les climatiseurs, les arbres de grande taille ou les étendues d’eau. Pour une performance optimale, placez l’unité...

  • Page 12: Installation Du Luminaire

    INSTALLATION DU LUMINAIRE Ne retirez AUCUN serre-fil serti préinstallé. Seuls les fils lâches doivent être connectés. 1. Faire appel aux services d’un électricien professionnel afin de s’assurer du respect des codes électriques nationaux et régionaux. 2. Utiliser uniquement une source d’alimentation 120 volts, 60 Hz. 3.
  • Page 13 Réglage du détecteur de mouvement Mode TEST Pour l’installation initiale (Remarque : utiliser la touche TIME du pavé tactile) Mode TIME Appuyer sur la touche pour sélectionner le temps d’allumage après l’activation du luminaire : 1, 5 ou 20 minutes Mode de réglage SENS Réglage de la zone de détection souhaitée (minimum, normale ou maximum) DÉTECTION VERS LE BAS Renforce la détection vers le bas et la zone de détection Mode Minuterie...
  • Page 14 INSTALLATION (continué) VUE LATÉRALE POUR ORIENTER L’UNITÉ 5,1 m 13,7 m 21 m 2,4 m (17 pi) (45 pi) (70 pi) (0 pi) (8 pi) 5,1 m 13,7 m 21 m (0 pi) (17 pi) (45 pi) (70 pi) Figure 2 Le mode Dusk to Dawn dispose de 4 options de réglage.

  • Page 15: Résolution Des Problèmes

    RÉSOLUTION DES PROBLÈMES Symptômes Cause Possible Solution Ne s’allume pas du tout 1. Aucune alimentation 1. Vérifiez que le disjoncteur et 2. Câblage incorrect l’interrupteur mural sont tous les 3. Ampoules défectueuses deux en position de marche. 2. Vérifiez le câblage pour vous as- surer que toutes les connexions sont correctes et bien fixées.
  • Page 17 L6004 L6005 MOTION-ACTIVATED FIXTURE INSTALLATION INSTALLATION DU LUMINAIRE ACTIVÉ PAR LE MOUVEMENT INSTALACIÓN DE DISPOSITIVO ACTIVADO POR MOVIMIENTO 2 Tornillos Barra transversal Perno de montaje 3 Conectores para cable 2 Juntas de sello hidráulico Junta para placa trasera L-6004 Tapón...

  • Page 18: Aviso Importante

    Felicitaciones y muchas gracias por su compra de parte de Designers Edge y Coleman Cable Inc. AVISO IMPORTANTE Se ha hecho todo lo posible para entregarle un producto de buena calidad que le proporcione años de servicio sin problemas. Estamos orgullosos del diseño y la construcción de cada uno de nuestros productos y trabajamos para mantener la calidad de nuestros materiales y mano de obra para asegurar su satisfacción.

  • Page 19: Elección De La Ubicación

    ELECCIÓN DE LA UBICACIÓN Siempre que sea posible, ubique la unidad de forma que su área de cobertura esté alejada de las fuentes de calor, superficies en movimiento o reflectantes como ventilaciones de calefacción, aire acondicionado, árboles grandes o piscinas con agua. Para un mejor desempeño, ubique la unidad de forma tal que el movimiento sea a lo largo del área de cobertura y no directamente hacia o alejado del sensor de movimiento.

  • Page 20: Instalación Del Dispositivo

    INSTALACIÓN DEL DISPOSITIVO No quite NINGÚN CONECTOR ACODADO preinstalado, SÓLO ES NECESARIO CONECTAR LOS CABLES SUELTOS 1. Asegúrese de contratar los servicios de un electricista calificado para asegurarse de que la instalación cumpla con los códigos eléctricos locales y nacionales. 2.
  • Page 21 Control del sensor de movimiento Modo TEST (prueba) Para configuración inicial (Nota: use la tecla TIME [tiempo]) Modo TIME (tiempo) Presione la tecla del panel para elegir 1, 5 o 20 minutos para la hora deseada de encendido después de activado el dispositivo de iluminación Modo de configuración Ajuste para el área de cobertura deseada (seleccione entre mínimo, de SENS...
  • Page 22 CONFIGURACIÓN (continuado) VISTA LATERAL PARA UNIDAD PARA APUNTAR 5,1 m 13,7 m 21 m 2,4 m (17 pies) (45 pies) (70 pies) (0 pi) (8 pies) 5,1 m 13,7 m 21 m (0 pies) (17 pies) (45 pies) (70 pies) Figura 2 El modo de atardecer al amanecer tiene 4 opciones de configuración.
  • Page 23 RÉSOLUTION DES PROBLÈMES Síntomas Posibles causas Solución Las luces no se encienden 1. No hay conexión a 1. Asegúrese de que tanto el en absoluto la energía disyuntor como el interruptor de 2. Cableado incorrecto la pared estén en la posición de 3.

This manual is also suitable for:

L6005
