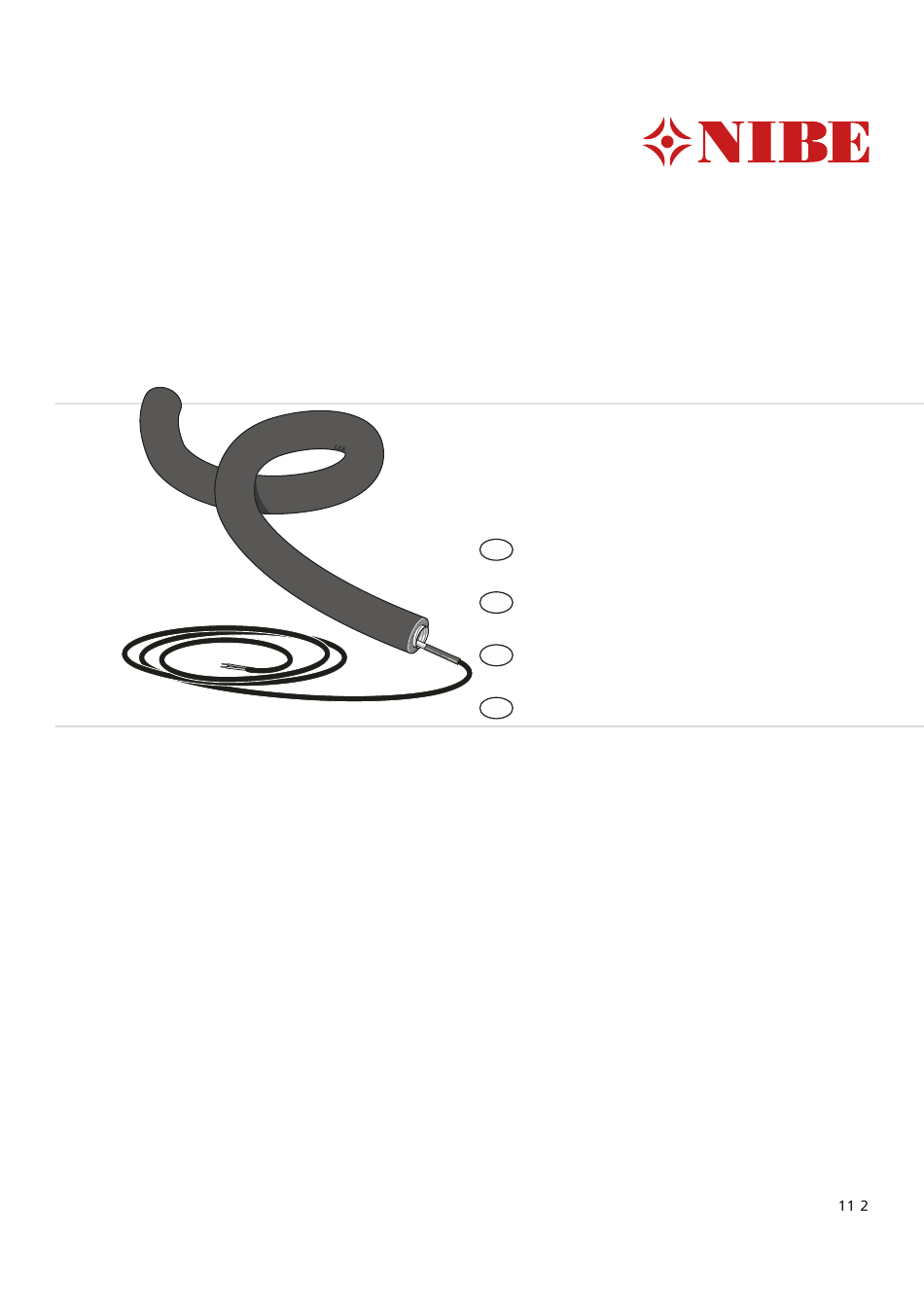

- Page 1 KVR 10 Split Installatörshandbok Kondensvattenrör KVR 10 Split Installer manual Condensation water pipe KVR 10 Split Installateurhandbuch Kondenswasserschlauch KVR 10 Split Asentajan käsikirja Vedenpoistoputki KVR 10 Split IHB 13 231322...
- Page 3 1 st KVR 10 Split till NIBE Split ACVM 270 eller KVR 10 Split till NIBE Split HBS Tillbehöret KVR 10 Split används för att på ett säkert 2 st Skruv sätt leda bort det mesta av kondensvattnet från NIBE...
-
Page 4: Installation
Frostfritt Dra röret med en fallande lutning från luft/vatten- värmepumpen. Isoleringen av KVR 10 Split ska sluta tätt mot under- sidan av kondensvattentråget. Utloppet från KVR 10 Split måste placeras på frost- fritt djup alternativt inomhus (med reservation för lokala bestämmelser och regler). - Page 5 Stuprörsavlopp OBS! Böj slangen så att ett vattenlås bildas, se illust- ration. Frostfritt djup Utloppet på kondensvattenröret måste ligga på frostfritt djup. Dra röret med en fallande lutning från luft/vatten- värmepumpen. Kondensvattenröret måste ha ett vattenlås för att förhindra luftcirkulation i röret. Installationslängden kan justeras genom storleken på...
- Page 6 Elektrisk installation och ledningsdragning ska utföras under överinseende av behörig elinstal- latör. Allmänt Om annan kabellängd än 3 m används måste säkringen (F3) bytas ut mot medlevererad. Säkringens placering NIBE Split ACVM 270 Säkring Längd Säkring (F3) NIBE Art.nr T100mA/250V...
- Page 7 Kabeldragning AMS 10 8. Montera anslutningsplåten mot den högra foten på AMS 10 , sett bakifrån. Använd monteringsbul- Rekommenderad kabeldragning från kopplingsdosan ten som värmepumpen är förankrad med. (Se bild fram till kondensvattenslangens anslutning mot AMS på respektive AMS 10-modell.) 10.
- Page 8 AMS 10-16 AMS 10-12 AMS 10-16 9. Montera pluggar på undersidan av AMS 10. (Se bild på respektive AMS 10-modell.) AMS 10-8...
- Page 9 10. Montera en kopplingsdosa på väggen i nära anslut- ning till AMS 10. 11. Dra värmekabeln till kopplingsdosan och anslut den med kabeln som kommer från elkopplingen KVR 10 Split, enligt bild "Elektrisk anslutning". (Kontrollera säkring enligt tabell, se kapitel Säkring på sidan 6.)
- Page 10 Elektrisk anslutning, NIBE Split ACVM 270 1. Se till att NIBE Split ACVM 270 är spänningslös in- nan arbete påbörjas. Montage elkoppling KVR 10 Split 400V 3NAC samt 2. Demontera frontluckan. kabelsats Följande bild visar montage av elkoppling KVR 10 Split samt kabelsats i NIBE Split ACVM 270.
- Page 11 4. Förlägg medlevererad kabelsats och fäst dessa, enligt bild. 5. Anslut brun ledare med lång avskalning i kopp- 7. Förlägg kabeln mellan elkoppling KVR 10 Split och lingsplint X1:L1 samt blå ledare med lång avskal- kopplingsdosan till värmekabeln. Rekommenderad ning i kopplingsplint X1:N. Jordledare ska anslutas kabelarea 3G1.5 mm...
- Page 12 1. Se till att NIBE Split ACVM 270 är spänningslös in- Montage elkoppling KVR 10 Split 230V 2AC samt nan arbete påbörjas. kabelsats 2. Demontera frontluckan. Följande bild visar montage av elkoppling KVR 10 Split samt kabelsats i NIBE Split ACVM 270.
- Page 13 4. Förlägg medlevererad kabelsats och fäst dessa, enligt bild. 5. Anslut brun ledare med lång avskalning till kopp- 7. Förlägg kabeln mellan elkoppling KVR 10 Split och lingsplint X1:L1 samt blå ledare med lång avskal- kopplingsdosan till värmekabeln. Rekommenderad ning till kopplingsplint X1:L2. Jordledare ska anslu- kabelarea 3G1.5 mm...
- Page 14 Montage elkoppling KVR 10 Split 400V 3NAC samt kabelsats Följande bild visar montage av elkoppling KVR 10 Split samt kabelsats i NIBE Split HBS. 1. Se till att NIBE Split HBS är spänningslös innan ar- bete påbörjas. 2. Demontera frontluckan.
- Page 15 5. Anslut brun ledare med lång avskalning till kopp- lingsplint X1:L1 samt blå ledare med lång avskal- ning till kopplingsplint X1:N. Jordledare ska anslu- 7. Förlägg kabeln mellan elkoppling KVR 10 Split och tas till kopplingsplint X2:PE. Andra änden på kab- kopplingsdosan till värmekabeln. Rekommenderad laget ansluts på...
- Page 17 General Contents KVR 10 Split to NIBE Split ACVM 270 or The accessory KVR 10 Split is used to safely lead away KVR 10 Split to NIBE Split HBS most of the condensation water from NIBE Split to a Screw frost free collection point.
-
Page 18: Pipe Connections
The condensation water is lead to an indoor drain and regulations). (subject to local rules and regulations). The drain from KVR 10 Split must be able to receive Route the pipe downward from the air/water heat up to 100 litres of condensation water per day. - Page 19 Gutter drainage NOTE Bend the hose to create a water seal, see illus- tration. Frostfritt djup The outlet of the condensation water pipe must be at frost free depth. Route the pipe downward from the air/water heat pump. The condensation water pipe must have a water seal to prevent air circulation in the pipe.
-
Page 20: Electrical Connection
General If another cable length than 3 m is used then fuse (F3) must be replaced with the one supplied. Fuse location NIBE Split ACVM 270 Fuse Length Fuse (F3) NIBE Part no. - Page 21 Cable routing AMS 10 8. Install the connection plate on the right foot on AMS 10, seen from the rear. Use the mounting bolt Recommended cable routing from the connection box that the heat pump is secured with. (See image of to the condensation water hose connection to AMS relevant AMS 10 model.) 10.
- Page 22 AMS 10-16 AMS 10-12 AMS 10-16 9. Install plugs on the underside of AMS 10. (See im- age of relevant AMS 10 model.) AMS 10-12...
- Page 23 11. Route the heating cable to the connection box and connect it to the cable from the electrical connec- tion KVR 10 Split, according to the image "Electrical connection". (Check the fuse according to the table, see chapter Fuse on page 20.)
- Page 24 2. Remove the front hatch. 3NAC and cable kit The following image shows installation of electrical connection KVR 10 Split and cable kit in NIBE Split ACVM 270. 3. Install electrical connection KVR 10 Split, as illus- trated using the supplied screws.
- Page 25 7. Lay the cable between electrical connection tion in terminal block X1:L1 and the blue cable with KVR 10 Split and the connection box for the heat- long stripped section in terminal block X1:N. The ing cable. Recommended cable area 3G1.5 mm earth cable must be connected to PE2:2.
- Page 26 2AC and cable kit 2. Remove the front hatch. The following image shows installation of electrical connection KVR 10 Split and cable kit in NIBE Split ACVM 270. 3. Install electrical connection KVR 10 Split 230V 2AC, as illustrated using the supplied screws.
- Page 27 7. Lay the cable between electrical connection tion to terminal block X1:L1 and the blue cable KVR 10 Split and the connection box for the heat- with long stripped section to terminal block X1:L2. ing cable. Recommended cable area 3G1.5 mm The earth cable must be connected to terminal 8.
- Page 28 Installation electrical connection KVR 10 Split 400V 3NAC and cable kit The following image shows installation of electrical connection KVR 10 Split and cable kit in NIBE Split HBS. 1. Ensure that NIBE Split HBS is unpowered before starting work.
- Page 29 7. Lay the cable between electrical connection The earth cable must be connected to terminal KVR 10 Split and the connection box for the heat- block X2:PE. The other end of the wiring is connec- ing cable. Recommended cable area 3G1.5 mm2.
