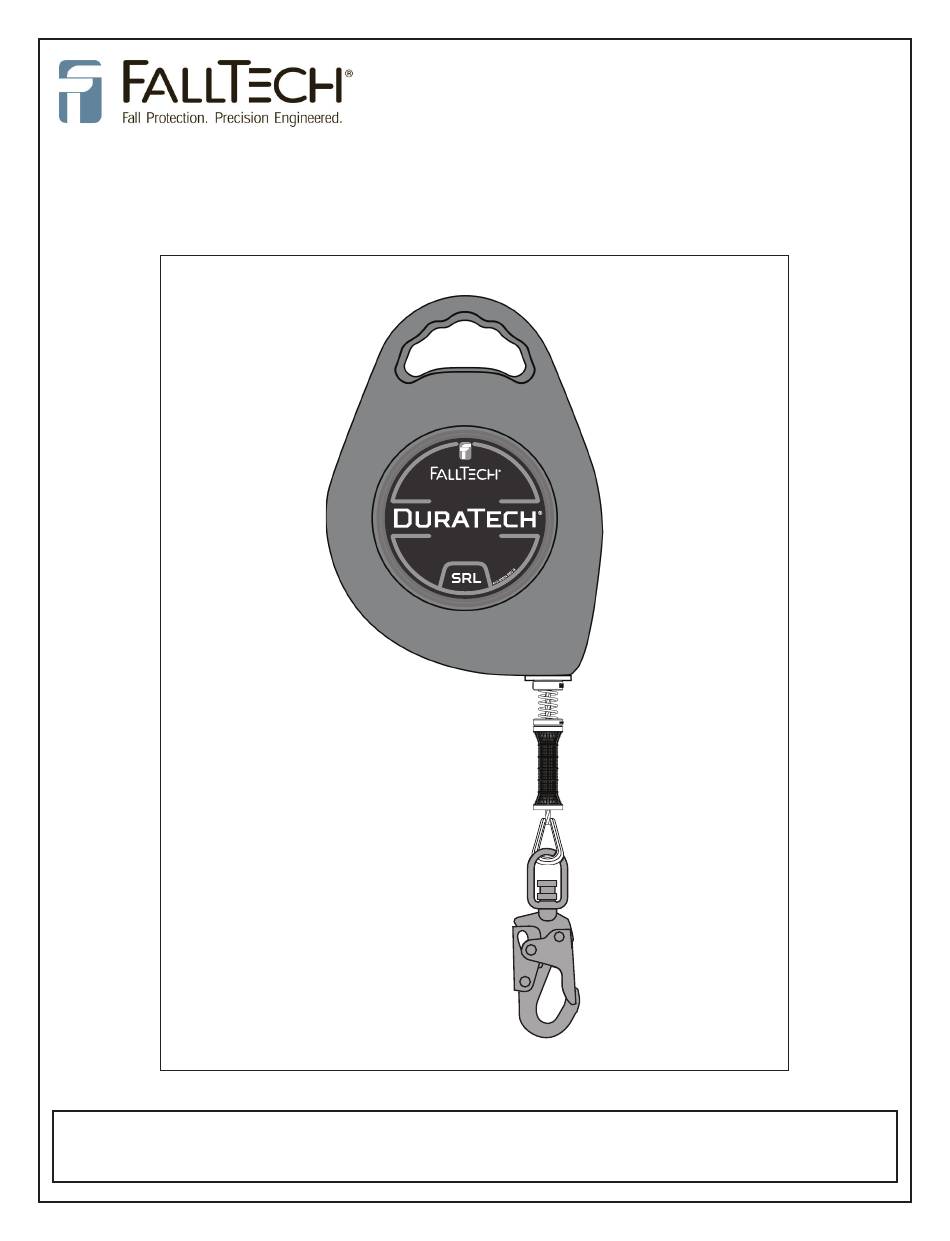

DuraTech Cable SRL
User Instruction Manual
This manual is intended to meet the Manufacturer's Instructions as required by the Canadian Standards Association
(CSA) Z259 and should be used as part of an employee training program.
CMSRD15 Rev A
FallTech 1306 S. Alameda Street Compton, CA 90221, USA Tel: 800-719-4619 Fax: 323-752-5613
022120

Advertisement

Table of Contents
loading

Related Manuals for Falltech DuraTech Cable SRL

Summary of Contents for Falltech DuraTech Cable SRL

  • Page 1 This manual is intended to meet the Manufacturer’s Instructions as required by the Canadian Standards Association (CSA) Z259 and should be used as part of an employee training program. CMSRD15 Rev A FallTech 1306 S. Alameda Street Compton, CA 90221, USA Tel: 800-719-4619 Fax: 323-752-5613 022120...

  • Page 2: Table Of Contents

    Appendix A ......................... For purposes of this manual, the FallTech® DuraTech Cable SRL in all iterations may be referred to collectively as the DuraTech SRL, the SRL, the SRD, the self-retracting device, the equipment, the device, the product, or the unit.

  • Page 3: Warnings And Important Information

    Do not alter or intentionally misuse this equipment. • Consult FallTech when using this equipment in combination with components or subsystems other than those described in this manual. • Do not connect rebar hooks, large carabiners, or large snap hooks to the FBH dorsal D-rings as this may cause a roll-out condition and/or unintentional disengagement.

  • Page 4: Description

    Description The FallTech® DuraTech Cable SRL is a self-retracting device for those working at height and subject to fall hazards. As shown in Figure 1 below, the SRD has an aluminum housing with an integrated handle that contains a lifeline composed of 3/16” diameter wire rope, wound onto a spring tensioned drum.

  • Page 5: Application

    Application 3.1 Purpose: The FallTech® DuraTech Cable SRL is designed to be used as a component in a Personal Fall Arrest System (PFAS), to provide a combination of worker mobility and fall protection as required for inspection work, general construction, maintenance work, oil production, confined space work, etc.

  • Page 6: Installation And Use

    WARNING Do not alter or intentionally misuse this equipment. Consult FallTech when using this equipment in combination with components or subsystems other than those described in this manual. All components or subsystems used with the SRD discussed in this manual must be in compliance with CSA Z259.
  • Page 7 5.4 Minimum Required Fall Clearance Calculation DuraTech SRD in an overhead condition, in which the SRD is installed anywhere in the allowable attachment area, which ranges from directly above the user to level with the FBH D-ring, as shown in Figure 4. The overhead condition MRFC has six metrics, labeled A – F, measured from the walking/working surface.
  • Page 8 Chart 1: Additional Fall Clearance Due to Swing Fall (meters): Overhead, Non-Leading Edge Condition 15.2 13.7 12.2 10.7 Dorsal 10.4 11.0 D-Ring 10.4 11.0 X-Axis: Lateral Work Zone (m) Using Chart 1 to Find Additional Fall Clearance: Overhead, Non-Leading Edge 0.6 m (2 ft) increments along the X-Axis represent the 1.5 m (5 ft) increments up the Y-Axis represent the SRD distance the user is working away from being directly...
  • Page 9 SRD functionality, and may result in serious injury or death. If additional lifeline is accidentally pulled from the SRD without a fall event, remove the SRD from service and contact FallTech for options A red band is further up the lifeline. The red band, also shown in Figure 7, indicates the reserve portion of the lifeline has been breached.

  • Page 10: Maintenance, Service And Storage

    Ensure all users are trained in rescue procedures. If a fall event occurs, remove it from service, and store it separately. Remove from service any unit that has been subjected to fall arrest forces or that exhibits damage consistent with such forces. For questions, contact FallTech. Maintenance, Service and Storage 6.1 Maintenance: Ensure the SRD is kept free of excess paint, grease, dirt, or other contaminants as this may cause to cable or retracting...

  • Page 11: Inspection

    Inspection 7.1 Pre-Use Inspection: Before each use, the SRD system should be inspected by the user for damage, wear and to ensure the Self Retracting Device free cracks, loose bolts or rivets. No frays, rip stitching still intact, contamination and the lifeline pull out and in freely. Please review the inspection guidelines for inspection requirements.
  • Page 12 7.2 Inspection Frequency: CSA Z259.2 require an inspection by a competent person at least once a year by a person other than the user of the system. Inspection Requirements for Self-Retracting Devices Competent Worker Person Product Example Conditions Type of Use Application Examples Inspection Inspection...
  • Page 13 7.5 Inspection Document: Record inspection results on the Inspection Record provided on the following page, or on a similar document. Inspection Record Model #:_________________________ Serial #:_________________________ Date of Manufacture:_________________________ INSPECTION INSPECTOR COMMENTS PASS/FAIL CORRECTIVE ACTION NEEDED APPROVED BY DATE CMSRD15 Rev A 022120...

  • Page 14: Labels

    Labels The labels must be present and legible. CMSRD15 Rev A 022120...
  • Page 15 APPENDIX A Table 1A: Specifications for FallTech DuraTech SRL Materials and Capacity and Model # Lifeline Material Working Length SRL-LE Specifications Standards Housing: Cast Aluminum Single User Anchorage Carabiner: Capacity: 22.2 kN (5,000 lbs) Min 54 kg -159 kg 16 kN (3,600 lbs) Gate (120 lbs to 350 lbs) 3/16”...
  • Page 17 Le présent manuel est conçu pour répondre aux consignes du fabricant telles qu'exigées par l'Association canadienne de normalisation (CSA) Z259 et devrait être utilisé dans le cadre d'un programme de formation des employés. CMSRD15 Rév A FallTech 1306, rue Alameda, Compton, CA 90221, É.-U. Téléphone: 800 719-4619 Télécopieur: 323 752-5613 022120...
  • Page 18 Annexe A ........................Pour les besoins de ce guide, le câble SRL DuraTech de FallTech® dans toutes les itérations peut être désigné collectivement comme le DuraTech SRL, le SRL, le DAR, le dispositif autorétractable, l'équipement, le dispositif, le produit ou l'unité.

  • Page 19: Avertissements Et Informations Importantes

    • N'altérez pas l'équipement intentionnellement et utilisez-le correctement. • Consultez FallTech lorsque vous utilisez cet équipement en combinaison avec des composants ou sous-systèmes autres que ceux décrits dans ce manuel. • Ne pas connecter d'émerillon ou de gros mousqueton aux anneaux dorsaux en D du harnais corporel complet, car cela pourrait provoquer une condition de décrochage ou un désengagement involontaire.

  • Page 20: Description

    Description Le câble SRL DuraTech de FallTech® est un dispositif auto-rétractable pour les personnes qui travaillent en hauteur et qui sont exposées à des risques de chute. Comme le montre la figure 1 ci-dessous, le DAR est muni d'un boîtier en aluminium avec une poignée intégrée qui contient une ligne de vie composée d'un câble d'acier de 3/16 po de diamètre, enroulé...

  • Page 21: Utilisation

    Exigences du système 4.1 Capacité: le câble SRL DuraTech de FallTech® décrit dans ce guide est conforme à la norme CSA, avec une capacité d'un seul utilisateur, y compris les vêtements, les outils, etc., de 59 kg (130 lb) à un maximum de 140,6 kg (310 lb). Il est interdit de raccorder plus d'un DAR à...

  • Page 22: 5.0 Installation Et Utilisation

    AVERTISSEMENT Ne pas modifier ou briser cet équipement de façon intentionnelle. Consulter FallTech lors de l'utilisation de cet équipement en combinaison avec des composants ou sous-systèmes autres que ceux décrits dans ce manuel. Tous les composants ou les sous-systèmes utilisés avec le DAR dont il est question dans ce manuel doivent être conformes à...
  • Page 23 5.4 Calcul du dégagement minimal requis en cas de chute Le DAR DuraTech dans un état suspendu, dans lequel le DAR est installé n'importe où dans la zone de fixation autorisée, qui va directement au-dessus de l'utilisateur jusqu'au niveau de l'anneau en D du HC, comme illustré à la figure 4. La condition de surcharge DMC a six paramètres, étiquetés A - F, mesurés à...
  • Page 24 Charte 1: dégagement additionnel dû à la chute par balancement (mètres) : au-dessus, condition sans bord d'attaque 15,2 13,7 12,2 10,7 Anneau dor- 10,4 11,0 sal en D 10,4 11,0 Axe X: Zone de travail latéral (m) Utiliser la charte 1 pour trouver d'autres dégagements: au-dessus, sans bord d'attaque Les incréments de 0,6 m (2 pi) le long de l'axe X Les incréments de 1,5 m (5 pi) vers le haut de l'axe Y représentent la distance à...
  • Page 25 Si une ligne de vie supplémentaire est accidentellement retirée du DAR sans qu'il y ait eu une chute, retirer celui-ci du service et contacter FallTech pour les options. Une bande rouge est plus haut sur la ligne de vie. La bande rouge, également illustrée à la figure 7, indique que la portion de réserve de la ligne de vie a été...

  • Page 26: Entretien, Service Et Entreposage

    S'assurer que tous les utilisateurs sont formés aux procédures de sauvetage. Si une chute se produit, retirer le DAR du service et le ranger séparément. Retirer du service toute unité qui a été soumise à des chutes ou qui présente des dommages compatibles avec de telles forces. Pour toute question, contactez FallTech. Entretien, service et entreposage 6.1 Maintenance: s'assurer que le DAR ne contient pas de peinture, de graisse, de saleté...

  • Page 27: Inspection

    Inspection 7.1 Inspections avant l'utilisation: avant chaque utilisation, le système DAR doit être inspecté par l'utilisateur pour vérifier s'il y a des dommages, s'il y a de l'usure et s'il y a des fissures, des boulons ou des rivets desserrés sur le dispositif d'auto-enroulement. Pas d'effilochage, les coutures sont intactes, la saleté...
  • Page 28 7.2 Fréquence des inspections: la norme CSA Z259,2 exige une inspection par une personne compétente au moins une fois par année par une personne autre que l'utilisateur du système. Exigences d'inspection pour les dispositifs d'autorétraction Fréquence de Fréquence de Exemples de Fréquence de Type l'inspection...
  • Page 29 7.5 Inspection du document: inscrire les résultats de l'inspection dans le registre d'inspection fourni à la page suivante ou dans un document semblable. Registre d'inspection ? de modèle :_________________________ ? de série :_________________________ Date de fabrication :_________________________ DATE D'IN- SUCCÈS/ MESURES CORRECTIVES NÉCES- INSPECTEUR COMMENTAIRES...

  • Page 30: Étiquettes

    Étiquettes Les étiquettes doivent être présentes et lisibles. CMSRD15 Rév A 022120...

  • Page 31: Annexe A

    Annexe A Tableau 1A: spécifications pour le SRL DuraTech de FallTech Matériel de la ligne Matériels et no du modèle Longueur de travail Capacité et normes SRL-LE de vie spécifications Boîtier Fonte d'aluminium Mousqueton d'ancrage: Capacité pour utilisateur unique :...
