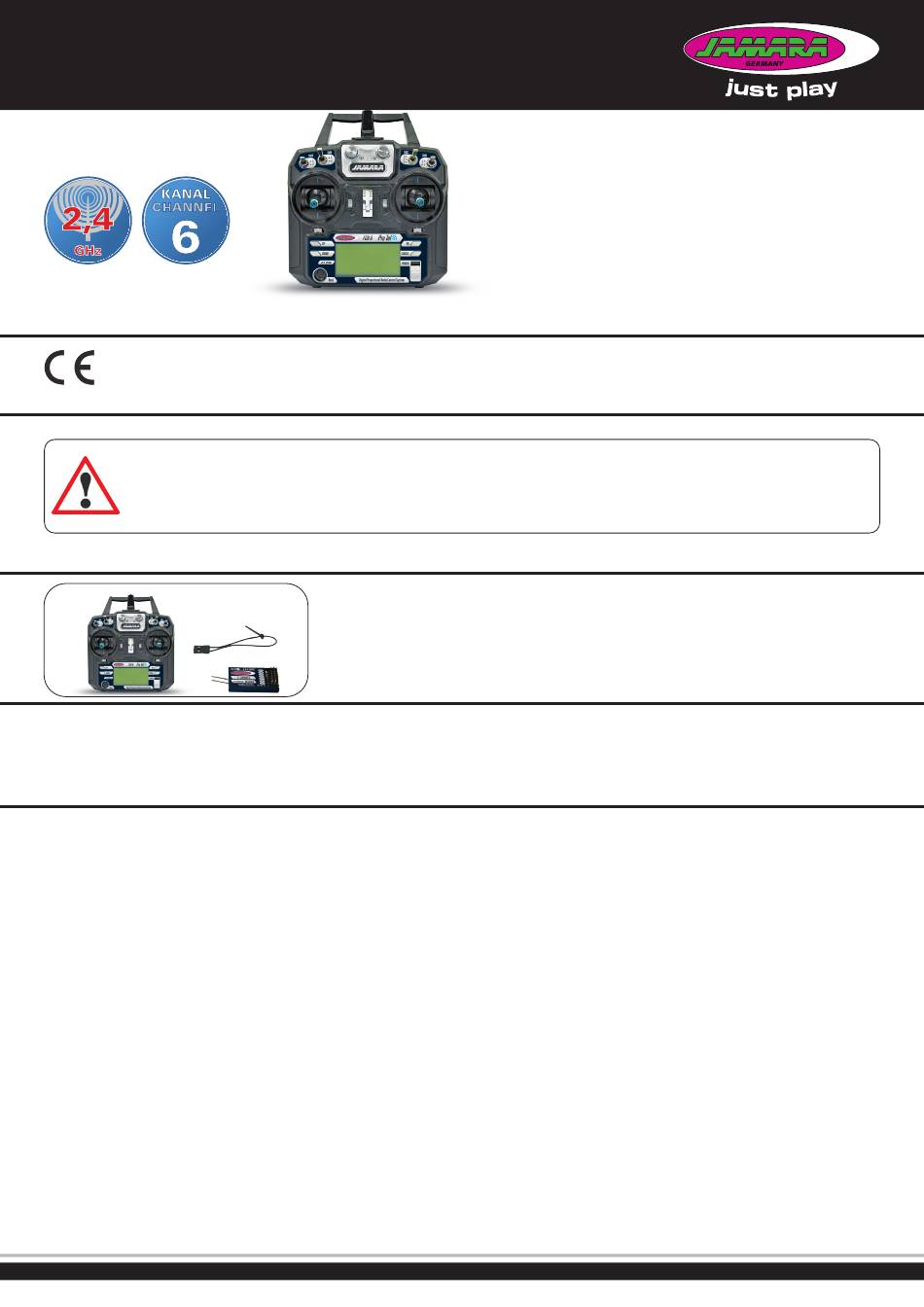

No. 061260 gas izquierda
ES - Instrucciones
GB - Instruction
ES - Declaración de conformidad
Por la presente JAMARA e.K. declara que el producto "FCX6 Pro Tel, No. 061260"
cumplen con las Directivas 2014/53/UE, 2011/65/UE.
El texto completo de la declaración de conformidad de la UE está disponible en la
siguiente dirección de Internet: www.jamara-shop.com/Conformity
ES - Este modelo no es ningún juguete!
Lea atentamente la instruccion completa y seguridad antes de poner el modelo
en funcionamiento
Atención! Leer completamente las notas de advertencia / instrucciones de
seguridad estos son para su seguridad y puede evitar accidentes / lesiones.
ES - Accesorios recomendados:
Receptor FCX 6 Pro Tel 2,4 GHz Sensor
Sensor Voltaje
Sensor velocidad óptico
Sensor velocidad magnético
Sensor de temperatura
Cable adaptador para simulador
ES - Highlights
• 2,4 GHz AFHDS 2A Digital Proprtional Radio Control System
• AFHDS 2A / AFHDS On/OFF, utilizando el receptor del modelo anterior es posible!
• Ajuste de la tensión de la emisora (Low V, Alarm, High V)
• Fail Safe en AFHDS 2A Modo de canal 1 - 6 ajustable
• 6 canales
• 4 interruptores programables
• 2 potenciómetro programables
• Display grande digital
• Acro, menú de helicóptero
• Memoria para 20 modelos
• Servoinversión
• Delta
• Cola - V
• Dual Rate
• Expo
• Copia de los modelos
• Trainer/Buje de simulador
• 170 x 95 x 190 mm
• 407,2 g
Características técnicas - Receptor FCX 6 Pro Tel 2,4 GHz:
Banda
2,4 GHz
Tipo de modulación
AFHDS 2A
Resolución de los servos
10 Bit (1024 niveles)
Tensión de trabajo
4 - 6,5 V DC
Dimensiones
~ 48 x 26 x 15 mm
Peso
~ 16,6 g
Frequency bands: 2.4Ghz
FCX6 Pro Tel

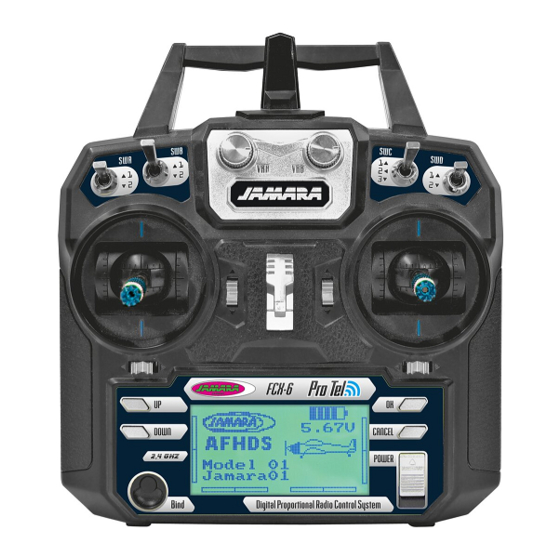

Emisora | Transmitter
ES - Contenido del kit
• Emisora 2,4 GHz de 6 canales
• Receptor 2,4 GHz de 6 canales
• Jumper (Cable puente binding)
• Instrucciones
No. 06 1263
No. 06 1265
No. 06 1266
No. 06 1267
No. 06 1268
No. 06 5017
Frequency range: 2408 – 2475 Mhz
ES - Información general
Jamara K. no se hace responsable de los
daños causados al producto en sí o por
medio de esto, a menos que esto se debe
al mal funcionamiento o errores de mane-
jo. El cliente solo tiene la responsabilidad
completa para el uso y manejo adecuado,
incluyendo, sin limitaciones, el montaje, el
proceso de carga, el uso de hasta la elec-
ción de la zona de aplicación. Por favor,
consulte las instrucciones de uso y funci-
onamiento, contiene información y avisos
importantes.
GB - Certificate of Conformity
Hereby JAMARA e.K. declares that the product "FCX6 Pro Tel, No. 061260" comply with Directives
2014/53/EU, 2011/65/EU.
The full text of the EU Declaration of Conformity is available at the following Internet address:
www.jamara-shop.com/Conformity
GB - For model building only - Not a toy!
Read the complete instructions and security instructions carefully before using
the model.
Caution! Please fully and carefully read warnings/ safety instructions.
These are for our own security and can avoid accidents/injuries.
GB - Box contents:
• 6 channel 2,4 GHz Transmitter
• 6 Channel 2,4 GHZ Receiver AFHDS 2A
• Link plug (binding pin)
• Manual
GB - Recommended Accessories
Receiver FCX 6 Pro Tel 2,4 GHz Sensor
Sensor Voltage
Sensor rpm optical
Sensor rpm magnetic
Sensor Temperature
Adapter cable for flight simulator
GB - Features:
• 2.4GHz AFHDS 2A Digital proprtional Radio Control System
• AFHDS 2A / AFHDS can be switched on / off, thus, using the receivers of the previous
model possible
• Adjustment of transmitter voltage (low V, Alarm, High V)
• Fail Safe can be set in channel 1 – 6 in AFHDS 2A Mode
• 6 channel
• 4 programmable Switches
• 2 programmable Poti
• Display
• Acrobatics, Heli menu
• 20 Model Memory
• Servo-Reverse
• Delta
• V-Tail
• Dualrate
• Expo
• Copy existing models
• Trainer/Simulator socket
• 170 x 95 x 190 mm
• 407,2 g
Technical data Receiver FCX 6 Pro Tel 2,4 GHz
Frequency
2,4 GHz
Modulation
AFHDS 2A
Servo resolution
10 Bit (1024 Schritte)
Operating voltage
4 - 6,5 V DC
Size
~ 48 x 26 x 15 mm
Weight
~ 16,6 g
EIRP: < 40 mW (max. power transmitted)
GB - General information
Jamara e.K. is not liable for any damage
caused to the product itself or by it, if this
is due to improper operation or handling
errors. The customer alone bears the full
responsibility for the proper use and hand-
ling, including in particular, assembling,
charging and using the model, and selec-
ting the area in which to use it. Please re-
fer to the operating and user instructions,
which contain important information and
warnings.
No. 06 1263
No. 06 1265
No. 06 1266
No. 06 1267
No. 06 1268
No. 06 5017
12/21
