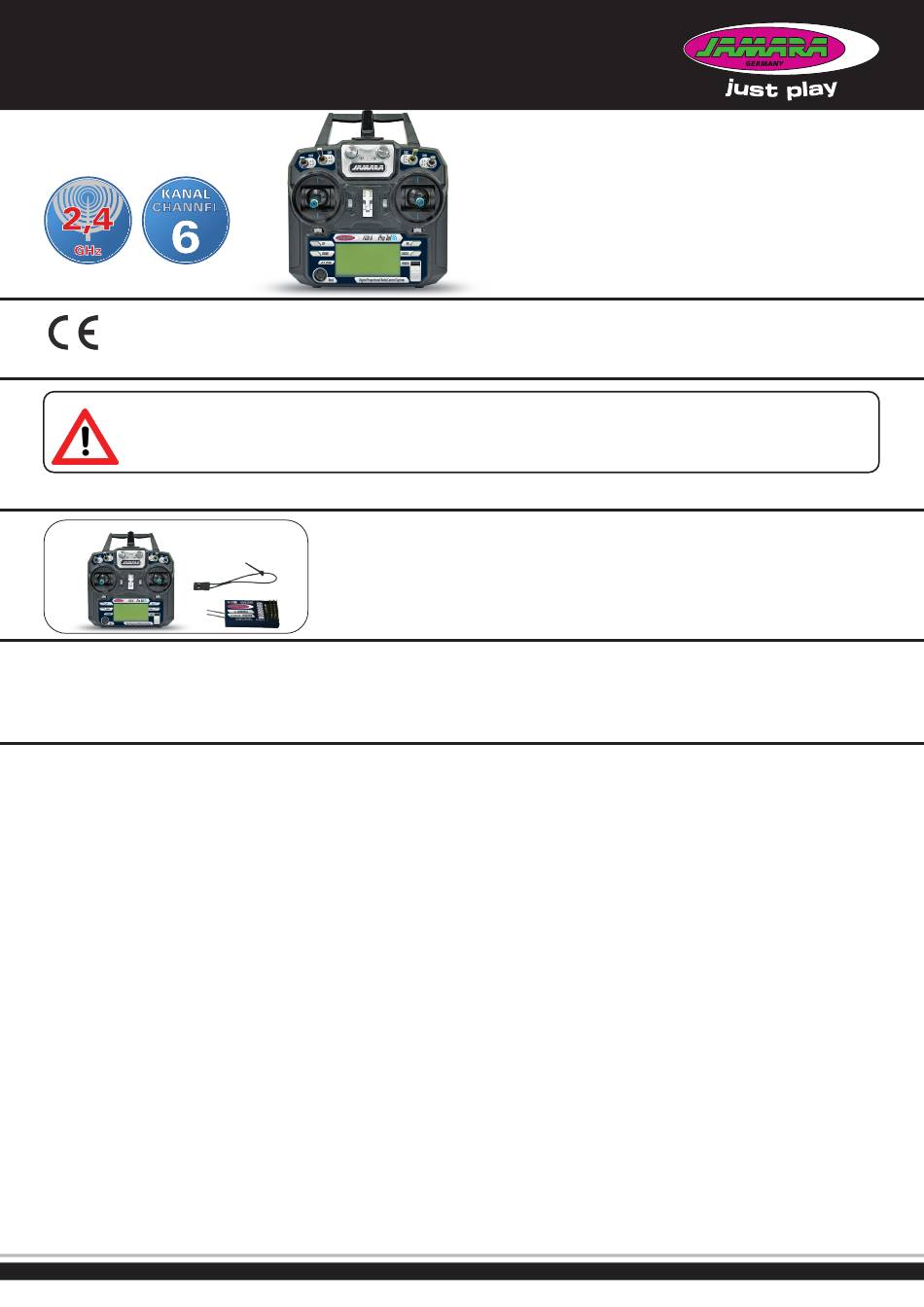

No. 061260 Gas sinistra
IT
- Istruzioni di montaggio
GB - Instruction
IT - Dichiarazione di conformità
Con la presente JAMARA e.K. dichiara che il prodotto "FCX6 Pro Tel, No. 061260" è
conforme alla Direttiva 2014/53/UE, 2011/65/UE.
Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indiriz-
zo Internet: www.jamara-shop.com/Conformity
IT - Questo modello non é un giocattolo!
Prima di avviare il modello, leggere attentamente tutte le istruzioni per l'uso.
Attenzione! Leggere completamente le avvertenze / istruzioni di sicurezza,
questi sono per la vostra sicurezza può prevenire incidenti / infortuni.
IT - Accessori consigliati:
Ricevente FCX 6 Pro Tel 2,4 GHz Sensor
Sensore tensione
Sensore velocita ottico
Sensore velocita magnetico
Sensore temperatura
Cavo adattatore per simulatore
IT - Highlights
• 2,4 GHz AFHDS 2A Digital Proprtional Radio Control System
• AFHDS 2A / AFHDS On-/OFF, possibile utilizzare la ricevente del modello precedente!!
• Regolazione di tensione della radio (Low V, Alarm, High V)
• Fail Safe in AFHDS 2A Modalità del canale 1 - 6 regolabile
• 6 canali
• 4 interruttori liberamente programmabili
• 2 potenziometri rotativi liberamente programmabili
• Display ampio digitale
• Acro, menu heli
• Memoria per 20 modelli
• Servo-inversione
• Delta
• Coda a V
• Dual Rate
• Expo
• Copia dei modelli
• Modalità maestro/allievo
• 170 x 95 x 190 mm
• 407,2 g
Dati tecnici ricevente FCX 6 Pro Tel 2,4 GHz
Frequenza
2,4 GHz
Modulazione
AFHDS 2A
Modulazione servo
10 Bit (1024 Passi)
Tensione di operazione
4 - 6,5 V DC
Misure
~ 48 x 26 x 15 mm
Peso
~ 16,6 g
Frequency bands: 2.4Ghz

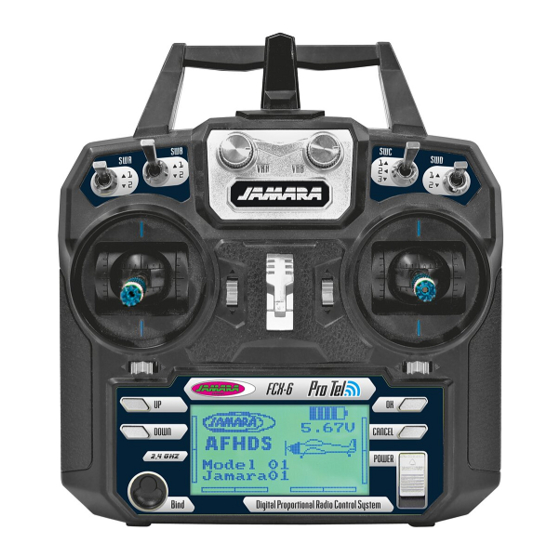

FCX6 Pro Tel
Trasmittente | Transmitter
IT - Contenuto del kit:
• Trasmittente 2,4Ghz con 6 canali
• Ricevente 2,4Ghz con 6 canali
• Jumper (cavo ponte binding)
• Istruzione
No. 06 1263
No. 06 1265
No. 06 1266
No. 06 1267
No. 06 1268
No. 06 5017
Frequency range: 2408 – 2475 Mhz
IT - Informazioni generali
Jamara e. K. non e´responsabile per dan-
ni, sostenute al prodotto stesso o attraver-
so questo, dovuti ad una gestione non cor-
retta del articolo. Solo il cliente si assume
la piena responsabilità per la manutenzio-
ne e l´utilizzo corretto dello stesso; questo
include il montaggio, la ricarica, l´utilizzo,
fino alla scelta della aerea di applicazione.
Si prega di notare e rispettare le istruzioni
d´uso, questi contengono informazioni e
avvertimenti molto importanti.
GB - Certificate of Conformity
Hereby JAMARA e.K. declares that the product "FCX6 Pro Tel, No. 061260" complies with Directive
2014/53/EU, 2011/65/EU.
The full text of the EU Declaration of Conformity is available at the following Internet address:
www.jamara-shop.com/Conformity
GB - For model building only - Not a toy!
Read the complete instructions and security instructions carefully before using the
model.
Caution! Please fully and carefully read warnings/ safety instructions.
These are for our own security and can avoid accidents/injuries.
GB - Box contents:
• 6 channel 2,4 GHz Transmitter
• 6 Channel 2,4 GHZ Receiver AFHDS 2A
• Link plug (binding pin)
• Manual
GB - Recommended Accessories
Receiver FCX 6 Pro Tel 2,4 GHz Sensor
Sensor Voltage
Sensor rpm optical
Sensor rpm magnetic
Sensor Temperature
Adapter cable for flight simulator
GB - Features:
• 2.4GHz AFHDS 2A Digital proprtional Radio Control System
• AFHDS 2A / AFHDS can be switched on / off, thus, using the receivers of the previous
model possible
• Adjustment of transmitter voltage (low V, Alarm, High V)
• Fail Safe can be set in channel 1 – 6 in AFHDS 2A Mode
• 6 channel
• 4 programmable Switches
• 2 programmable Poti
• Display
• Acrobatics, Heli menu
• 20 Model Memory
• Servo-Reverse
• Delta
• V-Tail
• Dualrate
• Expo
• Copy existing models
• Trainer/Simulator socket
• 170 x 95 x 190 mm
• 407,2 g
Technical data Receiver FCX 6 Pro Tel 2,4 GHz
Frequency
2,4 GHz
Modulation
AFHDS 2A
Servo resolution
10 Bit (1024 Schritte)
Operating voltage
4 - 6,5 V DC
Size
~ 48 x 26 x 15 mm
Weight
~ 16,6 g
EIRP: < 40 mW (max. power transmitted)
GB - General information
Jamara e.K. is not liable for any damage
caused to the product itself or by it, if this
is due to improper operation or handling
errors. The customer alone bears the full
responsibility for the proper use and hand-
ling, including in particular, assembling,
charging and using the model, and selec-
ting the area in which to use it. Please re-
fer to the operating and user instructions,
which contain important information and
warnings.
No. 06 1263
No. 06 1265
No. 06 1266
No. 06 1267
No. 06 1268
No. 06 5017
12/21
