No. 061260 Gas links
No. 061261 Gas rechts
DE - Gebrauchsanleitung
DE - Gebrauchsanleitung
GB - Instruction
DE - Konformitätserklärung
Hiermit erklärt JAMARA e.K., dass das Modell‚ "FCX6 Pro Tel, No. 061260, No. 061261" sich in
Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften
der Richtlinien 2014/53/EU, 2011/65/EU befi ndet.
Weitere Informationen fi nden Sie auch unter: www.jamara-shop.com/Konformitaet
DE - Entsorgungshinweise
Bitte sorgen Sie für fachgerechte, den gesetzliche Vorschriften entsprechende Entsor-
gung der Elektrobauteile. Bitte werfen Sie diese nur in die dafür vorgesehenen Sammel-
boxen bei den Kommunen.
DE - Dieses ferngesteuerte Modell ist kein Spielzeug!
Geeignet für Personen ab 14 Jahren.
Achtung:
Kinder unter 36 Monaten unbedingt fernhalten. ERSTICKUNGSGEFAHR!
Enthält verschluckbare Kleinteile.
DE - Empfohlenes Zubehör
Empfänger FCX 6 Pro Tel 2,4 GHz Sensor
Sensor Spannung
Sensor Drehzahl Optisch
Sensor Drehzahl Magnetisch
Sensor Temperatur
Adapterkabel für Flugsimulator
DE - Highlights
• 2,4 GHz AFHDS 2A Digital Proprtional Radio Control System
• AFHDS 2A / AFHDS ein-/ausschaltbar, dadurch Verwendung der Empfänger des Vorgänger-
modelles möglich!!
• Einstellmöglichkeiten von Senderspannung (Low V, Alarm, High V)
• Fail Safe im AFHDS 2A Modus von Kanal 1 - 6 einstellbar
• 6 Kanäle
• 4 frei programmierbare Schalter
• 2 frei Programmierbare Drehpoti
• Großes Display
• Acro, Helimenü
• 20 Modellspeicher
• Servoreverse
• Delta
• V-Leitwerk
• Dualrate
• Expo
• Kopieren der Modelle
• Trainer/Simulatorbuchse
• 174 x 89 x 190 mm
• 392 g
Technische Daten Empfänger FCX 6 Pro Tel 2,4 Ghz
Frequenzband
2,4 GHz
Modulationsart
AFHDS 2A
Servoaufl ösung
10 Bit (1024 Schritte)
Betriebsspannung
4 - 6,5 V DC
Abmessungen
~ 40,4 x 21,1 x 7,35 mm
Gewicht
~ 6,4 g

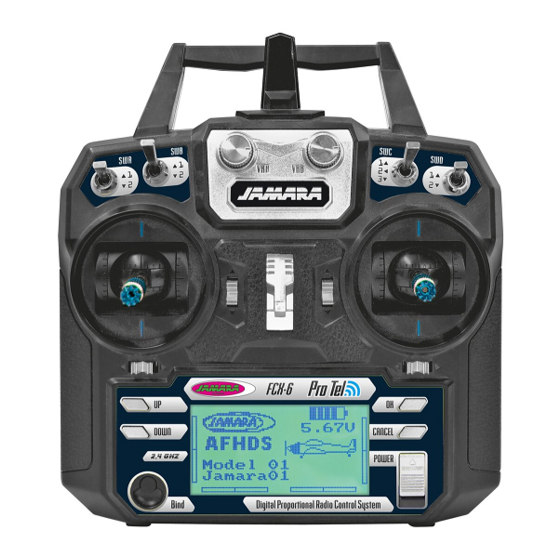

FCX6 Pro Tel
Fernsteuerung | Transmitter
DE - Lieferumfang
• 6 Kanal Fernsteuerung 2,4 GHz
• 6 Kanal Empfänger 2,4 GHz AFHDS 2A
• Steckbrücke (Bindepin)
• Anleitung
No. 06 1263
No. 06 1265
No. 06 1266
No. 06 1267
No. 06 1268
No. 06 5017
DE - Allgemeine Hinweise
Jamara e. K. übernimmt keine Haftung für
Schäden, die an dem Produkt selbst oder
durch dieses entstehen, sofern diese auf
falsche Bedienung oder Handhabungs-
fehler zurückzuführen sind. Der Kunde
allein trägt die volle Verantwortung für die
richtige Bedienung und Handhabung; dies
umfasst insbesondere die Montage, den
Ladevorgang, die Verwendung bis hin zur
Wahl des Einsatzbereiches. Bitte beach-
ten Sie hierzu die Bedienungs- und Ge-
brauchsanleitung, diese enthält wichtige
Informationen und Warnhinweise.
GB - Certifi cate of Conformity
JAMARA e.K. hereby declares that "FCX6 Pro Tel, No. 061260, No. 061261" follow the regulati-
ons and requirements as well as any ther relivant directives of the EEC directive 2014/53/EU and
2011/65/EU.
Further information can also be found at: www.jamara-shop.com/Conformity
GB - Disposal instructions
All parts of this model should be disposed of correctly, in particular electronic components may be
subject to local restrictions. Your dealer will advise you.
GB - This model is not a toy!
Not suitable for people under 14 year.
Warning:
Keep away necessarily children under 36 months. RISK OF SUFFOCATION!
Contains small parts which can be swallowed.
GB - Box contents:
• 6 channel 2,4 GHz Transmitter
• 6 Channel 2,4 GHZ Receiver AFHDS 2A
• Link plug (binding pin)
• Manual
GB - Recommended Accessories
Receiver FCX 6 Pro Tel 2,4 GHz Sensor
Sensor Voltage
Sensor rpm optical
Sensor rpm magnetic
Sensor Temperature
Adapter cable for fl ight simulator
GB - Features:
• 2.4GHz AFHDS 2A Digital proprtional Radio Control System
• AFHDS 2A / AFHDS can be switched on / off, thus, using the receivers of the previous
model possible
• Adjustment of transmitter voltage (low V, Alarm, High V)
• Fail Safe can be set in channel 1 – 6 in AFHDS 2A Mode
• 6 channel
• 4 programmable Switches
• 2 programmable Poti
• Display
• Acrobatics, Heli menu
• 20 Model Memory
• Servo-Reverse
• Delta
• V-Tail
• Dualrate
• Expo
• Copy existing models
• Trainer/Simulator socket
• 174 x 89 x 190 mm
• 392 g
Technical data Receiver FCX 6 Pro Tel 2,4 GHz
Frequency
2,4 GHz
Modulation
AFHDS 2A
Servo resolution
10 Bit (1024 Schritte)
Operating voltage
4 - 6,5 V DC
Size
~ 40,4 x 21,1 x 7,35 mm
Weight
~ 6,4 g
GB - General information
Jamara e.K. is not liable for any damage
caused to the product itself or by it, if this
is due to improper operation or handling
errors. The customer alone bears the full
responsibility for the proper use and hand-
ling, including in particular, assembling,
charging and using the model, and selec-
ting the area in which to use it. Please re-
fer to the operating and user instructions,
which contain important information and
warnings.
No. 06 1263
No. 06 1265
No. 06 1266
No. 06 1267
No. 06 1268
No. 06 5017
46/15
